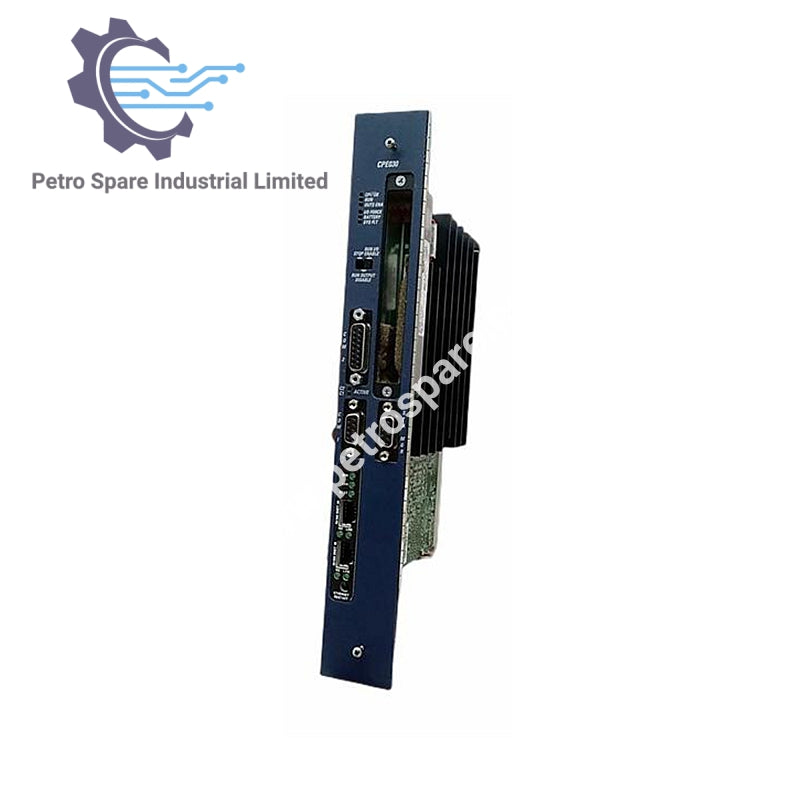

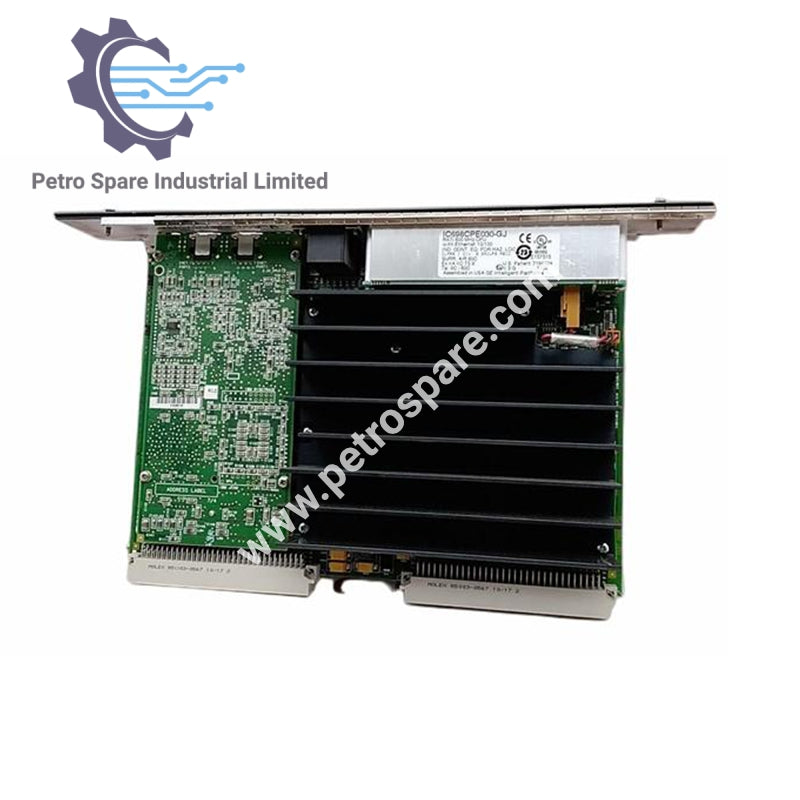

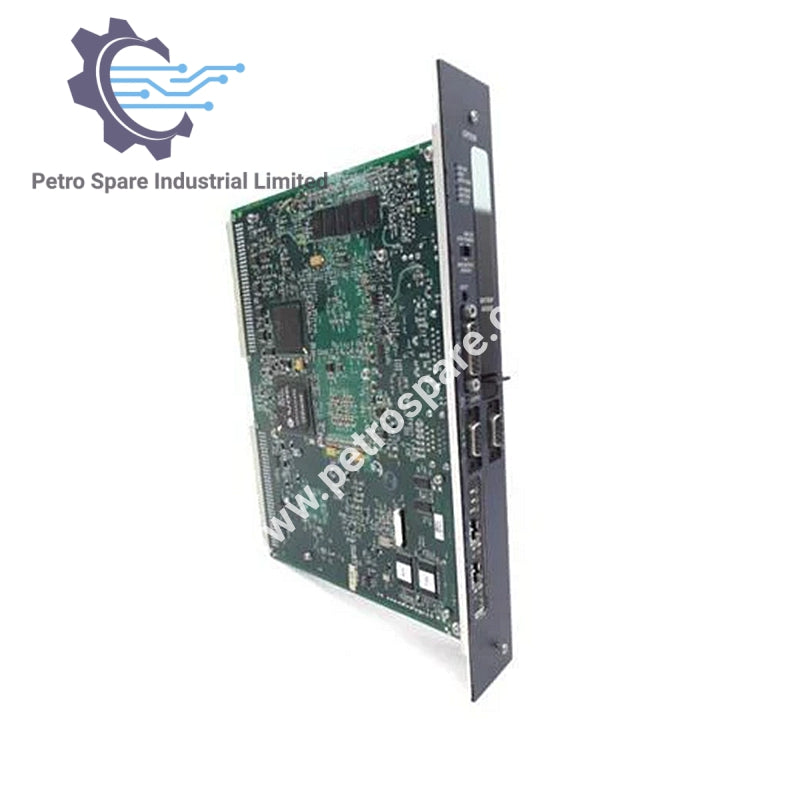

IC698CPE030

Gambaran Keseluruhan

• Model : IC698CPE030

• Jenama : GE Fanuc

• Jenis Produk : Pengawal

• Rangkaian : PACSystems RX7i

Ciri Utama

• Jenis : Unit Pemprosesan Pusat (CPU)

• Aplikasi : Sistem PLC Rx7i

• Jenis Pemproses : Mikroprosesor Pentium M

• Kelajuan Pemproses : 600 MHz

Port Komunikasi

• Port Ethernet : Dua (2)

• Port RS-232 : Satu (1)

• Port RS-485 : Satu (1)

• Port Pengurus Stesen : Satu (1)

Memori dan Storan

• RAM : 64 MB

• Memori Flash : 64 MB

• Memori I/O Diskret : 32K

• Memori I/O Analog : 32 Kwords

• Memori Pengguna : 64 MB

• Memori CPU : 64 MB

• Penyimpanan Memori Serasi : SRAM, Flash

Spesifikasi Elektrik

• Voltan Operasi : +5V, +15V, -12V DC

• Penarafan Arus : 3.4 Amper

Ciri-ciri Disokong

• Matematik Titik Apung : Disokong

• Blok Program Maksimum : 512 Blok Program

Protokol Disokong

• Ethernet : SRTP, Modbus TCP Server dan Client, Ethernet Global Data (EGD)

• Bersiri : Modbus RTU Slave, SNP, I/O Bersiri

Port Terbina Dalam

• Port Bersiri : Dua (RS-232, RS-485)

• Port Ethernet : Satu (Auto 10/100, RJ45)

Bahasa Pengaturcaraan

• Bahasa : C, Rajah Tangga, Teks Berstruktur, Rajah Blok Fungsi

Kadar Data

• Kadar Data Ethernet : 10 Mb/saat, 100 Mb/saat

Ciri-ciri Tambahan

• FTP/Webserver : Disokong, dengan sehingga 16 sambungan

Konfigurasi

• Perisian : Proficy Machine Edition Logic Developer PLC, versi 4.0 atau lebih baru

Lokasi

• Rak : Rak Rx7i

---
