IC200MDL740J

Gambaran Keseluruhan

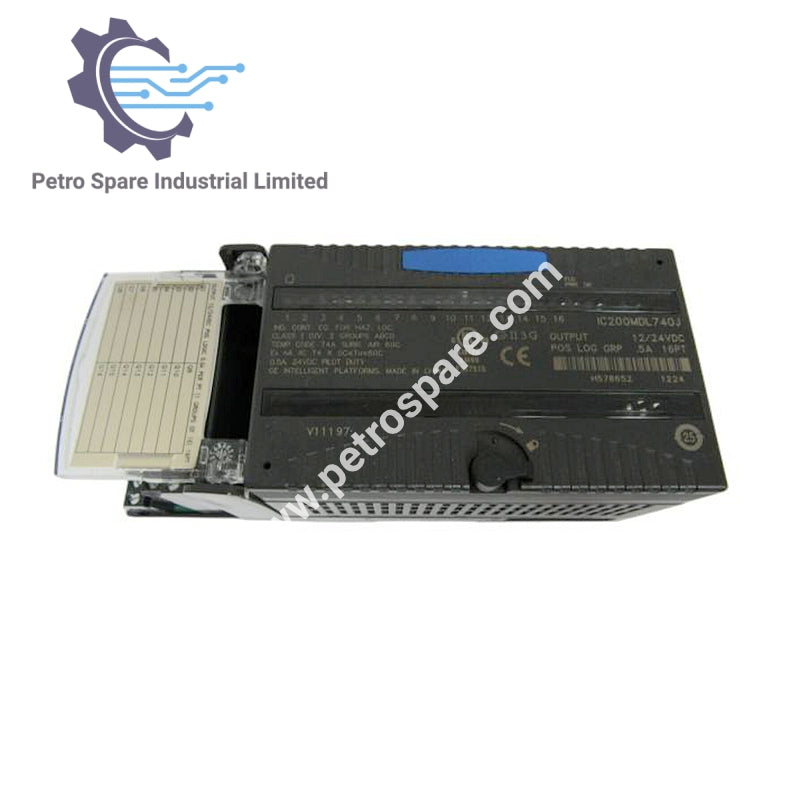

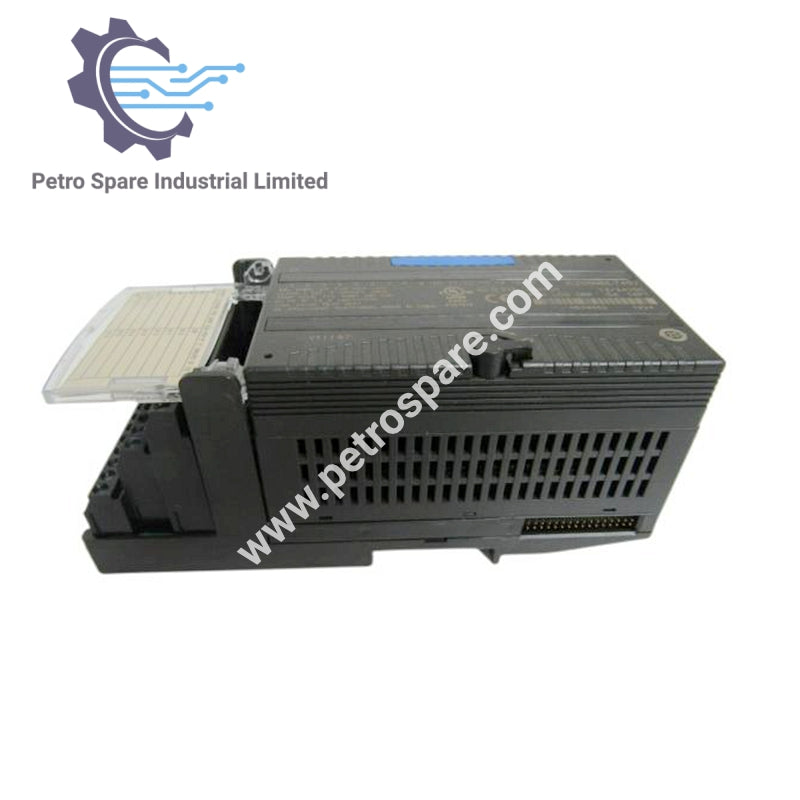

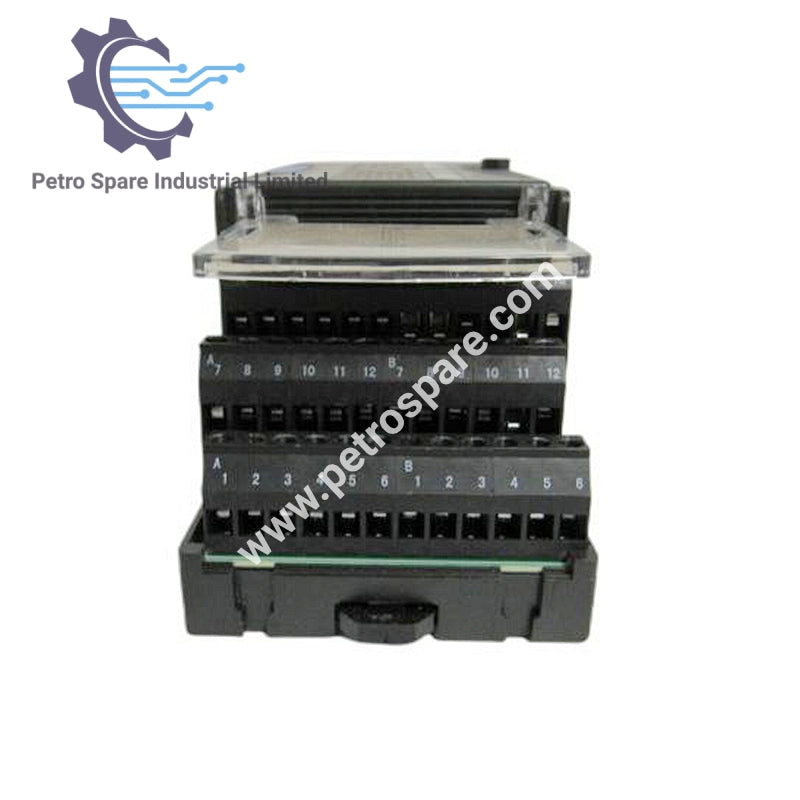

Modul output  IC200MDL740J dari GE Fanuc adalah modul output VersaMax dengan 16 titik output diskret, direka untuk aplikasi suis beban logik positif (sumber).

Maklumat Am

• Pengilang: GE Fanuc

• Rangkaian: VersaMax

• Nombor bahagian: IC200MDL740J

• Jenis: Modul output

• Pangkalan serasi: Pangkalan relay IC200CHS

Data Elektrik

• Voltan operasi: 10.2–30 VDC

• Voltan nominal: 24 VDC (menyokong 12 VDC dengan IC200MDL740B atau lebih baru)

• Penggunaan arus: Maks 45 mA @ 5 VDC (untuk kawalan)

• Arus output: 0.5 A setiap titik

• Jatuh voltan output: Maks 0.3 V

• Kebocoran output: Maks 0.5 mA @ 30 VDC

Prestasi

• Titik output: 16 (1 kumpulan)

• Jenis logik: Logik positif (sumber)

• Masa tindak balas: 0.2 ms HIDUP, 1.0 ms MATI

• Pengasingan: Tiada pengasingan antara saluran

• Perlindungan: Tiada fius dalaman

Penunjuk

• LED: Menunjukkan status peranti (memerlukan kuasa lapangan, bebas dari beban)

Nota Tambahan

• Pengurangan terma: Disokong pada operasi 24/30 VDC

• Keperluan kuasa: Sumber sekunder diperlukan untuk suis beban output

---
