NP1W3206U

Gambaran Keseluruhan

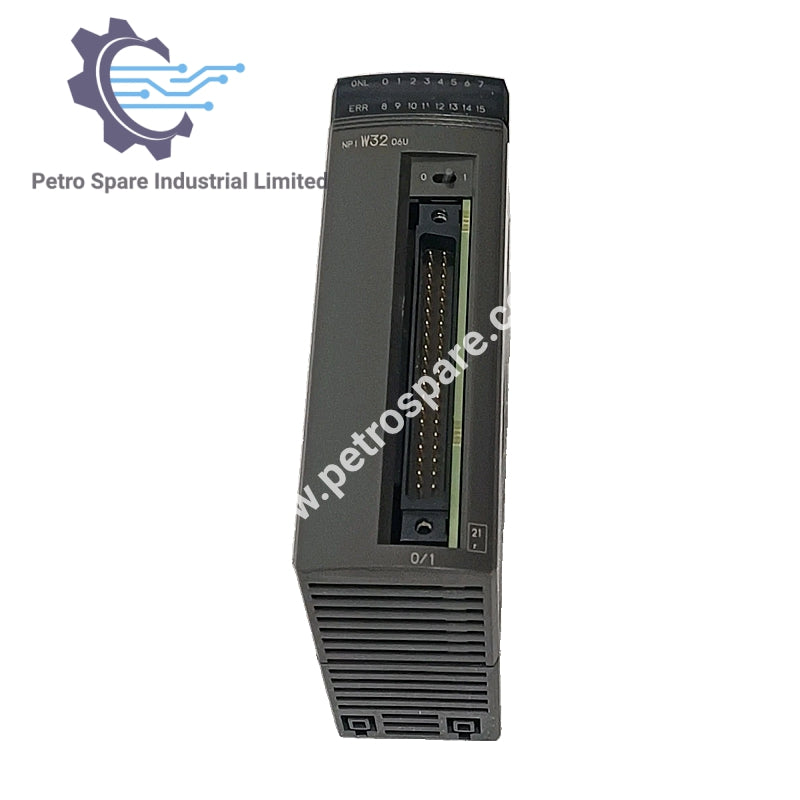

Fuji Electric NP1W3206U adalah Modul I/O Digital dengan 16 titik, direka untuk digunakan dalam sistem automasi industri. Ia menyediakan fungsi input dan output dengan litar berasaskan transistor yang boleh dipercayai, memastikan operasi yang stabil dalam persekitaran yang mencabar.

Spesifikasi Input

• Titik: 16 (litar biasa ×1)

• Voltan Berpenarafan: 24 V DC

• Toleransi: sehingga 30 V DC

• Gelombang: ≤ 5 %

• Jenis: Jenis Sink

• Arus: 4 mA (24 V DC)

• Impedans: 5.6 kΩ

• Voltan Operasi: MATI→HIDUP 15–30 V, HIDUP→MATI 0–5 V

• Masa Tunda: MATI→HIDUP 0.7 ms + penapis lembut; HIDUP→MATI 1–100 ms (parameter boleh dipilih)

• Jenis Input: Jenis DC 1

Spesifikasi Output

• Titik: 16 (litar biasa ×1)

• Voltan Berpenarafan: 12–24 V DC

• Toleransi: 10.2–30 V DC

• Jenis: Jenis Sumber

• Arus Beban Maksimum: 0.12 A/titik, 1.6 A/biasa

• Jatuh Voltan: ≤ 1.5 V

• Masa Respons: ≤ 1 ms (HIDUP/MATI)

• Arus Kebocoran (MATI): ≤ 0.1 mA

• Elemen: Transistor

• Kekuatan Lonjakan: 0.8 A, 10 ms

• Masa Hidup/Mati: Maks. 3600/jam (induktif), tanpa had (resistif)

• Perlindungan: Fius terbina dalam 125 V, 2.5 A (tidak boleh diganti)

• Penyerapan Lonjakan: Diod Zener

Sambungan

• Pemasangan Luaran: Penyambung 40-pin (FCN‑365P040‑AU) ×1

• Saiz Wayar: AWG #23 atau kurang (penyambung disolder)

• Pengecam: LED Hijau (ONL normal), LED Merah (ERR fius putus)

Pengasingan & Keselamatan

• Kaedah: Fotokopler

• Kekuatan Dielektrik: 1500 V AC, 1 min (I/O ke tanah bingkai)

• Rintangan Penebat: ≥ 10 MΩ dengan megger 500 V DC

Keadaan Operasi

• Pengurangan: Kadar ON serentak 100 % (26.4 V DC/55 °C), 75 % (30 V DC/55 °C)

• Bekalan Kuasa Luaran: Input 24 V DC; pemanduan transistor 12–24 V DC, 20 mA

• Penggunaan Dalaman: 24 V DC, ≤ 50 mA (semua titik HIDUP)

• Kata Digunakan: 2

Ciri Fizikal

• Berat: Anggaran 140 g

---
