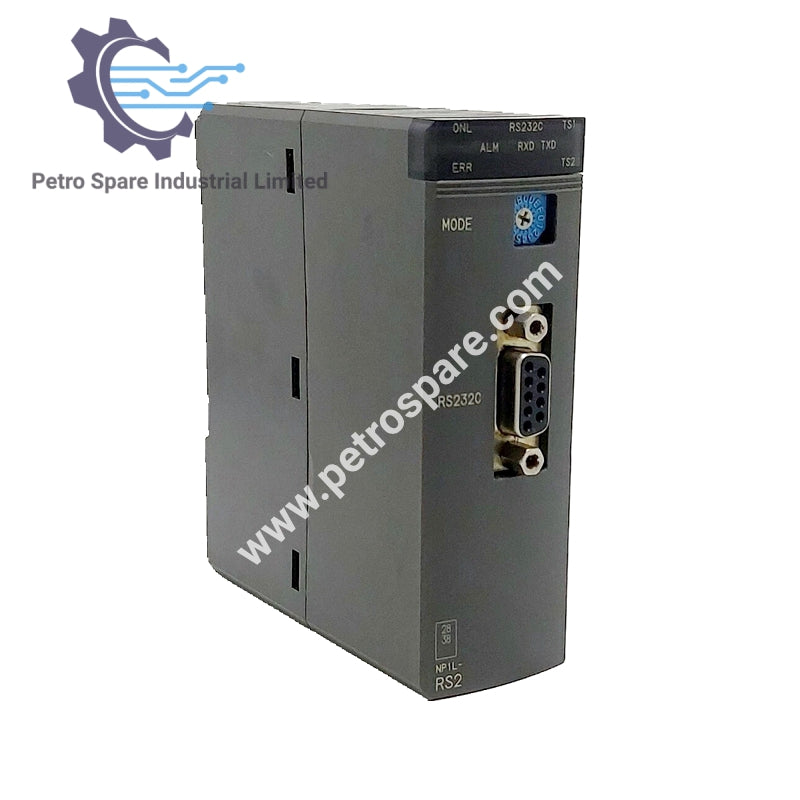

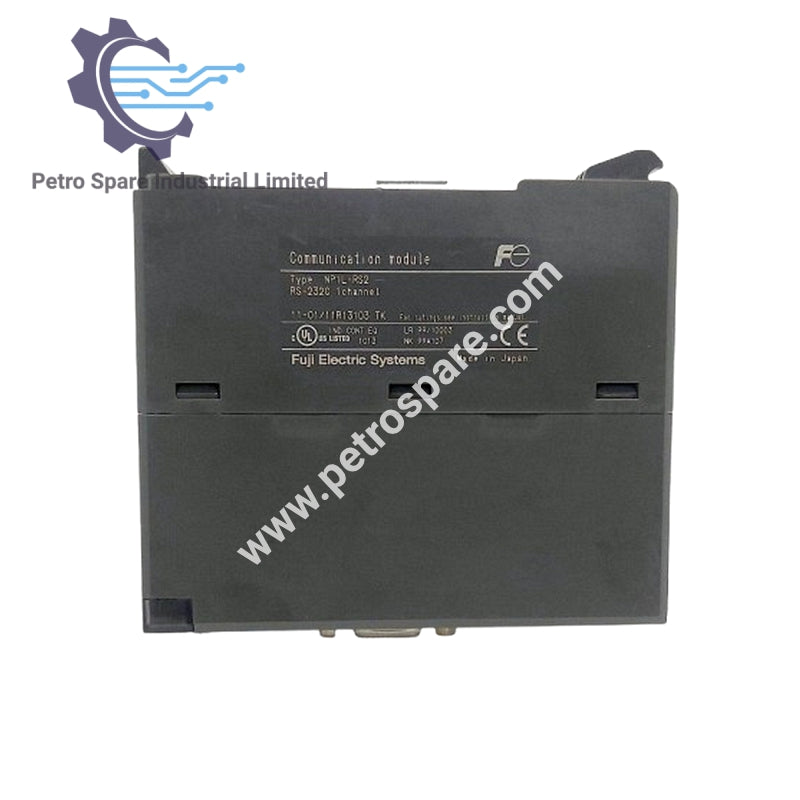

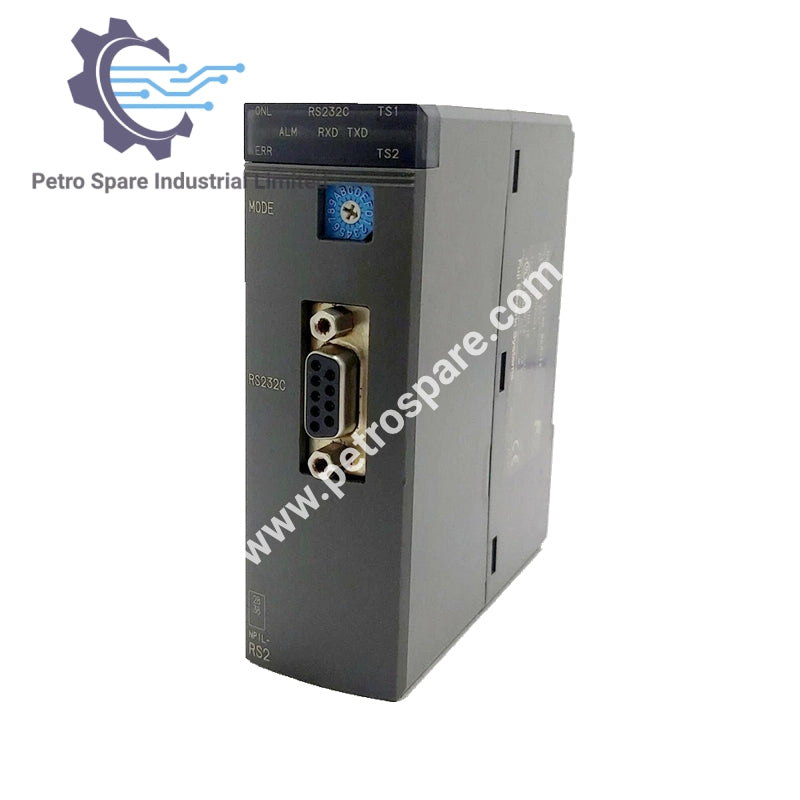

NP1L-RS2

Gambaran Keseluruhan

The NP1L-RS2 adalah Modul Komunikasi Tujuan Umum DC 24V dari Fuji Electric, direka untuk memudahkan komunikasi antara peranti dalam sistem industri.

Butiran Komunikasi

• Port: RS-232C (1 saluran)

• Kaedah Komunikasi: Separuh-dupleks atau penuh-dupleks (boleh dipilih melalui perisian)

• Penyegerakan: Penghantaran segerak mula-henti

• Kelajuan Penghantaran: 1200, 2400, 4800, 9600, 19200, 38400, 57600 bps

• Jarak Penghantaran: 15 m atau kurang

• Kaedah Sambungan: D-sub, penyambung 9-pin (betina)

Ciri Elektrik dan Penebatan

• Kaedah Penebatan: Fotokopler

• Kekuatan Dielektrik: 445 V AC selama 1 minit (antara pin penyambung I/O dan bumi bingkai)

• Rintangan Penebat: 10 MΩ atau lebih (megger 500V DC, antara pin penyambung I/O dan bumi bingkai)

Integrasi Sistem

• Bilangan Modul yang Boleh Disambungkan: 1:1 (satu peranti luaran)

• Slot Diduduki: 1

• Penggunaan Arus Dalaman: 24V DC, 90 mA atau kurang

Spesifikasi Fizikal

• Jisim: Anggaran 160 g

---
