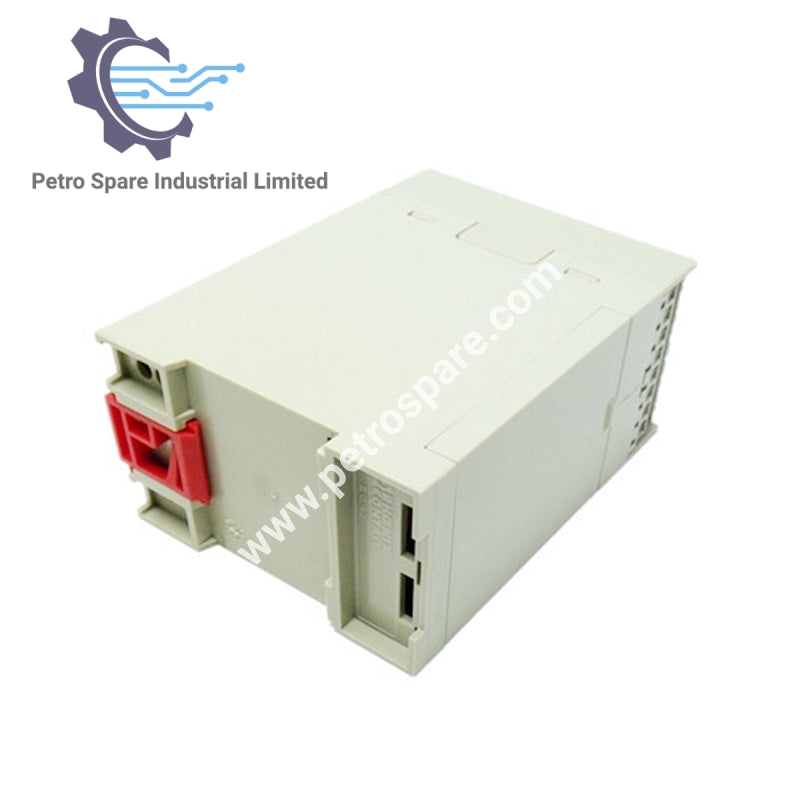

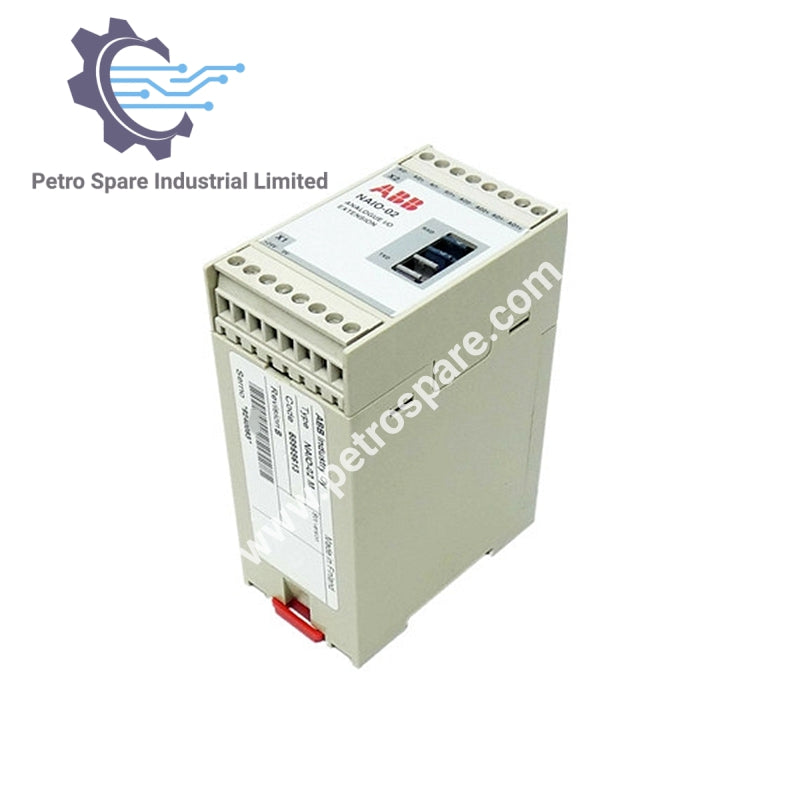

NAIO-02

Gambaran Keseluruhan

NAIO-02 adalah ABB Pengembangan I/O Analog yang direka untuk mengembangkan keupayaan input dan output analog dengan penapisan perkakasan yang tepat dan penebatan.

Tetapan Perkakasan

• Nombor nod: Tujuh suis DIP, julat 0 hingga 127

• Masa penapisan input analog: kira-kira 20 ms

Terminal I/O Analog (X2)

• AO1+: Output Arus 1, 0(4)…20 mA

• AO1-: Output Arus 1, rintangan beban ≤700 Ω

• AO2+: Output Arus 2, terasing dari kuasa dan tanah

• AO2-: Output Arus 2, 0(4)…20 mA

• AI1+: Input Analog 1, arus ±0(4)…20 mA, rintangan input 100 Ω

• AI1-: Input Analog 1, voltan ±0(2)…10 V atau ±0…2 V, rintangan input 200 kΩ

• AI2+: Input Analog 2, terasing dari kuasa dan tanah

• AI2-: Input Analog 2, terasing dari kuasa dan tanah

Terminal Kuasa (X1)

• +24V: Kuasa modul, 24 V DC ±10%

• 0V: Kuasa modul, arus 160 mA

---
