MTL5043

Gambaran Keseluruhan

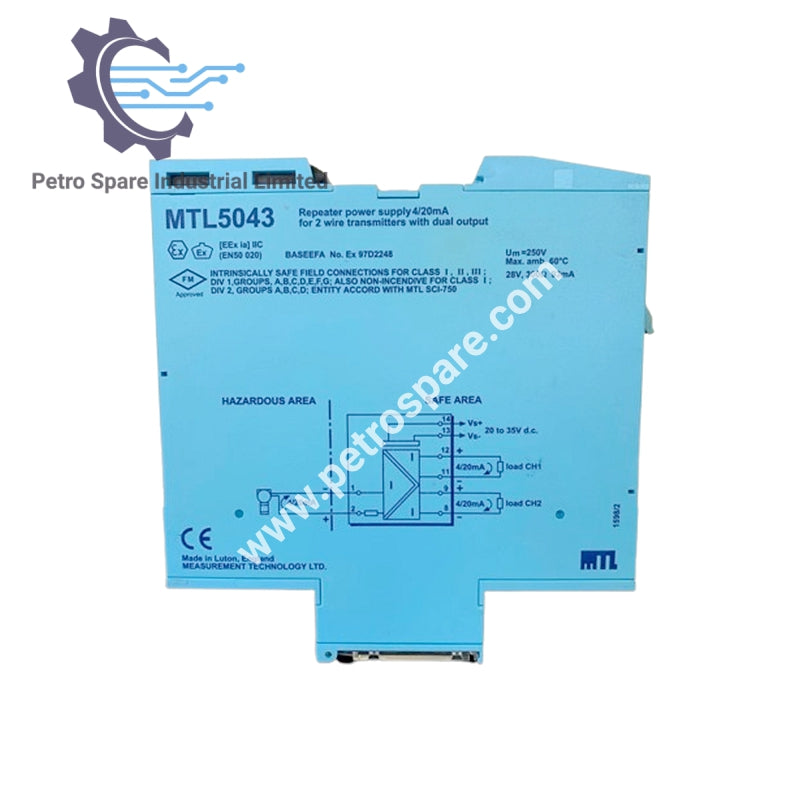

MTL5043 Bekalan Kuasa Pengulang, saluran tunggal dengan dua output 4–20 mA untuk pemancar pintar 2-wayar, sesuai untuk kawasan berbahaya Zon 0. Menyokong komunikasi HART.

Saluran & Lokasi

• Saluran: 1

• Lokasi Pemancar: Zon 0 IIC T4–6 (jika disahkan), Div.1 Kumpulan A

Ciri-ciri Input

• Julat Isyarat: 0–24 mA

• Voltan Pemancar: 15.5 V @ 20 mA

Prestasi Output

• Julat Isyarat: 4–20 mA (0–24 mA julat lebih/kurang)

• Rintangan Beban: Ch1: 0–350 Ω / 0–130 Ω; Ch2: 0–550 Ω, arus sink 1 kΩ maks

• Rintangan Output Litar: >2 MΩ

• Gelombang: <125 µA puncak-ke-puncak

Ketepatan & Respons

• Ketepatan Pemindahan: <20 µA @ 20°C (biasanya <5 µA)

• Drift Suhu: <0.5 µA/°C

• Masa Respons: Menetap dalam 10% dalam 500 µs

• Lebar Jalur: 400 Hz–4 kHz

Kuasa & Pengasingan

• Voltan Bekalan: 20–35 VDC

• Penggunaan Arus: 100 mA @ 24 V, 120 mA @ 20 V, 80 mA @ 35 V

• Penyerapan Kuasa: 1.7 W @ 24 V

• LED: Penunjuk kuasa hijau

• Pengasingan: 250 V AC/DC antara bekalan, input, dan output

---
