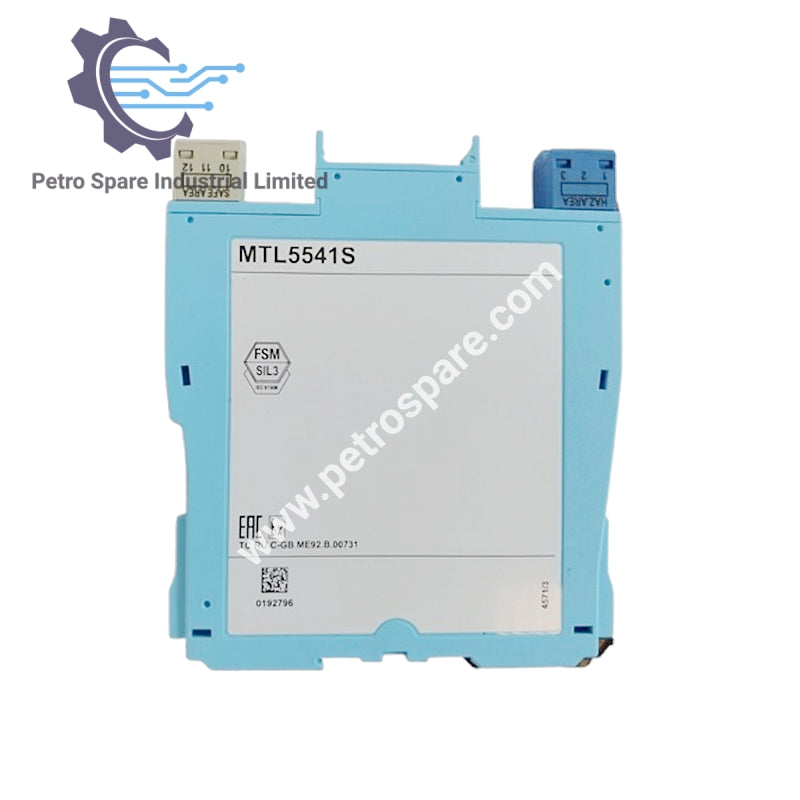

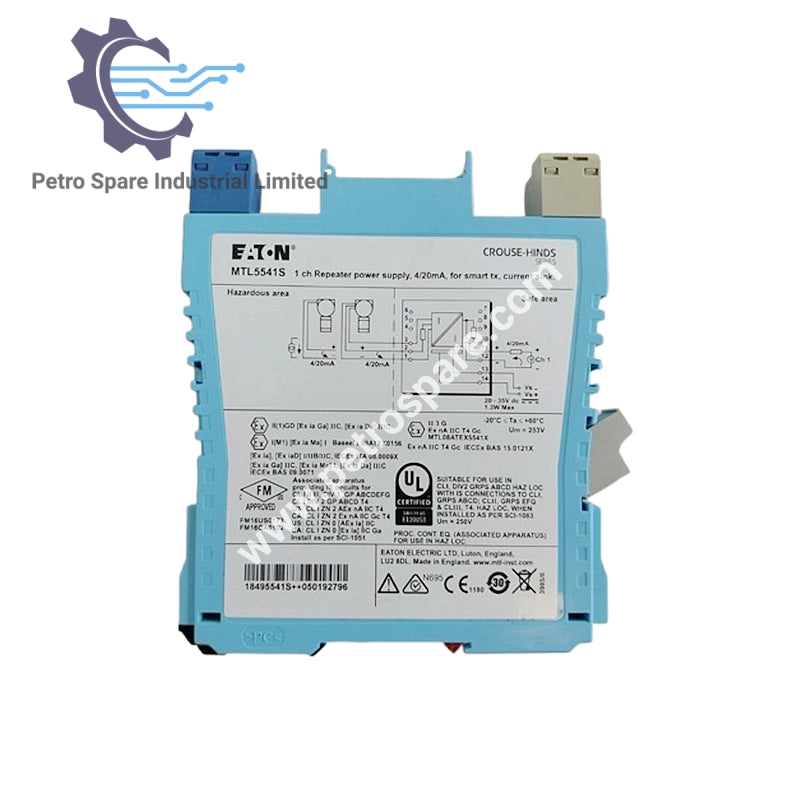

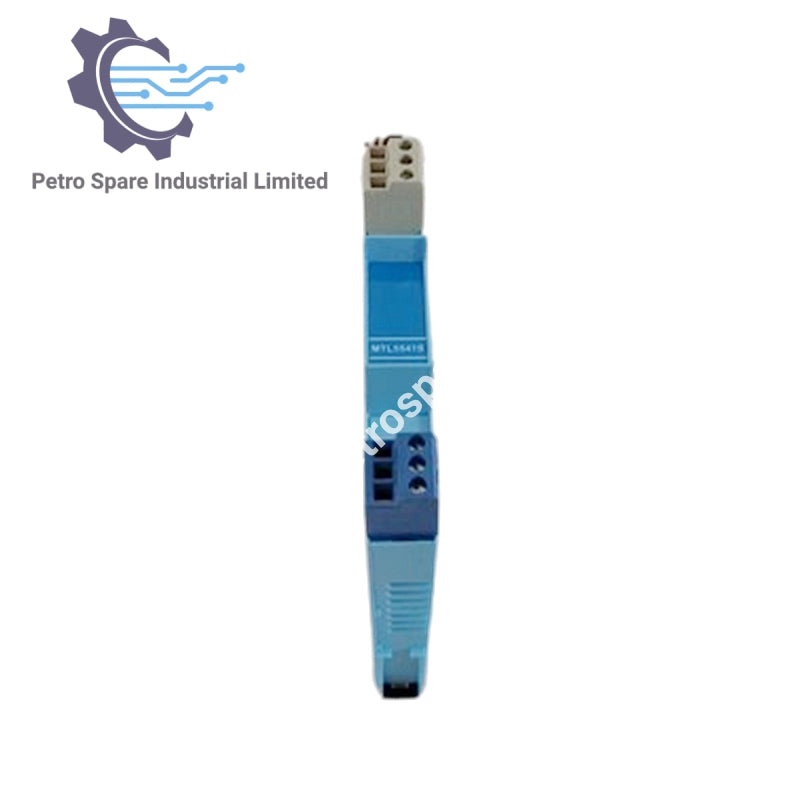

MTL5541S

Gambaran Keseluruhan Produk

MTL5541S Bekalan Kuasa Pengulang, saluran tunggal, direka untuk pemancar kawasan berbahaya Zon 0. Menyokong komunikasi HART pada terminal 1 & 2.

Saluran & Lokasi

• Saluran: 1

• Lokasi Pemancar: Zon 0 IIC T4–6 (jika disahkan), Div.1 Kumpulan A

Input Kawasan Berbahaya

• Julat Isyarat: 0–24 mA

• Voltan Pemancar: 16.5 V pada 20 mA

Output Kawasan Selamat

• Julat Isyarat: 4–20 mA (0–24 mA julat lebih/kurang)

• Rintangan Beban (MTLx541): 0–360 Ω @ 24 mA, 0–450 Ω @ 20 mA

• Bekalan Beban (MTLx541S): Arus sink 600 Ω maks, Sumber voltan 24 VDC maks

• Rintangan Output Litar: >1 MΩ

• Ripple: <50 µA puncak-ke-puncak

Prestasi

• Ketepatan Pemindahan: <15 µA @ 20°C

• Drift Suhu: <0.8 µA/°C

• Masa Respons: Menetap dalam 10% dalam 50 µs

---
