8521-RT-DE

Gambaran Keseluruhan

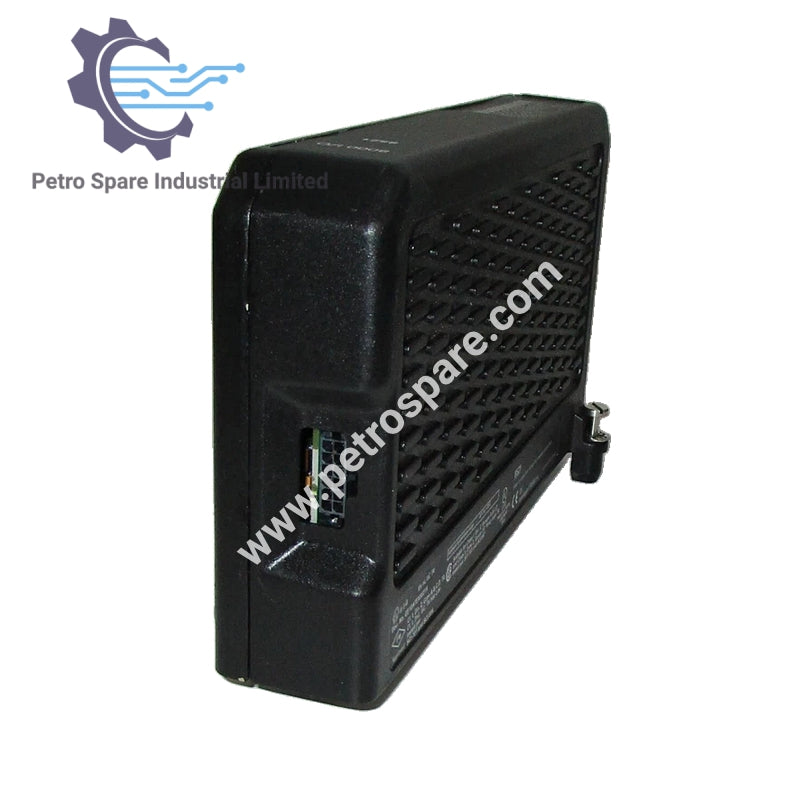

MTL 8521-RT-DE adalah pengawal unit terminal jauh (RTU) yang menyokong protokol DNP3, direka untuk kawalan dan pemantauan teragih dalam sistem industri.

Komunikasi LAN

• Protokol: DNP3

• Pengawal per LAN: Sehingga 24 pengawal simplex atau 12 pengawal redundan

• Modul per Pengawal: Maksimum 10 modul

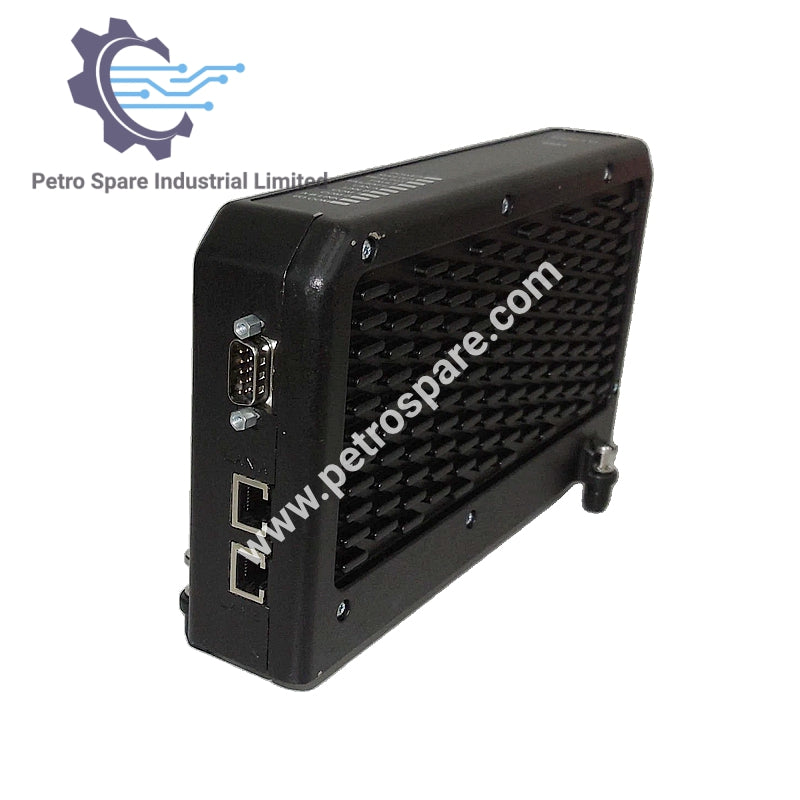

• Sambungan LAN: 2 × penyambung RJ45 per pengawal

• Medium Penghantaran: Ethernet 100BaseTX atau 10BaseT

• Kelajuan Penghantaran: 10–100 Mb/s

• Pengasingan: Tahan dielektrik 1500 V

Komunikasi Bersiri

• Sambungan:

  • Satu jenis D 9-pin jantan pada pengawal

  • Satu jenis D 9-pin betina pada pembawa

• Medium Penghantaran: RS485 separa-dupleks

• Kelajuan Penghantaran: 1.2–115 kb/s

Bekalan Kuasa

• Kuasa Pengawal: 12 VDC (julatan: 10.9–12.6 V)

  • 0.4 A tipikal

  • 0.5 A maksimum

• Penggunaan Kuasa Sistem: 15 mA (maksimum)

Spesifikasi Mekanikal

• Dimensi: 232 mm (L) × 69 mm (T) × 138 mm (D)

---
