DS200TCRAG1A

Gambaran Keseluruhan

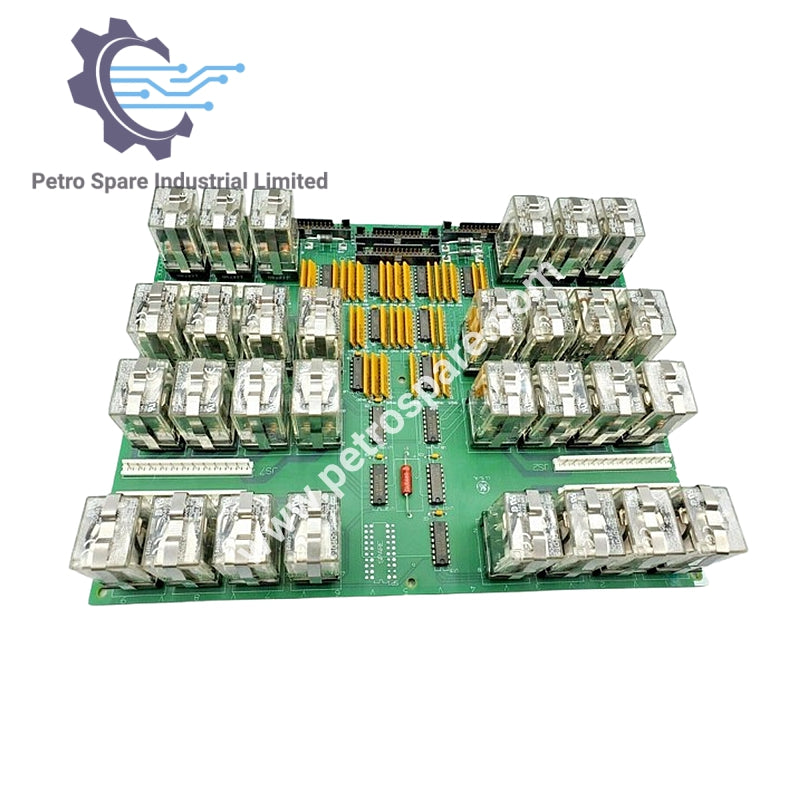

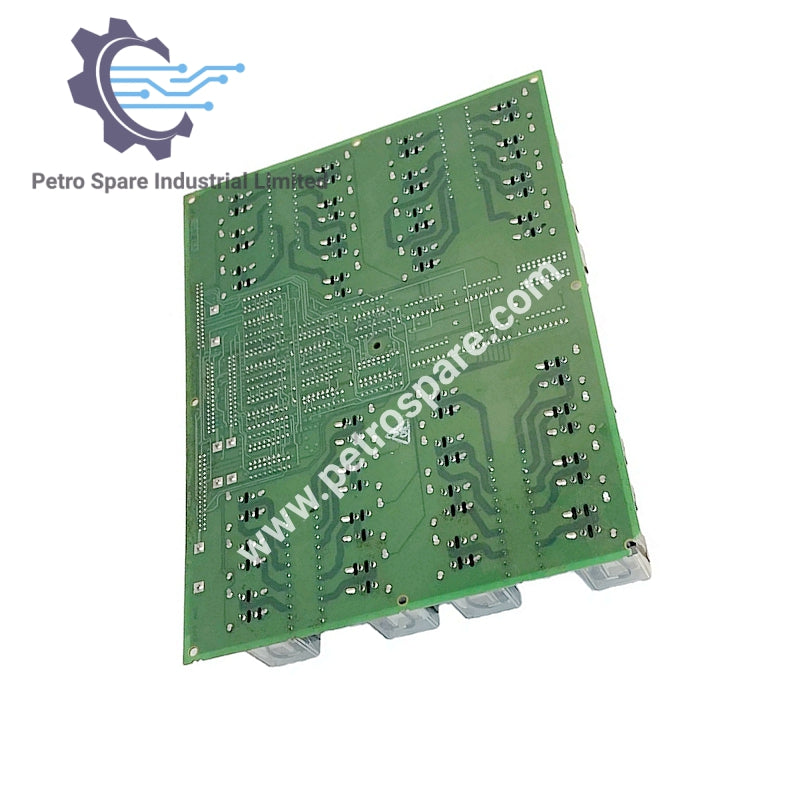

The GE DS200TCRAG1A adalah papan litar bercetak output relay (PCB) yang digunakan dalam sistem kawalan turbin siri Mark V. Ia menyediakan fungsi output relay berketumpatan tinggi dan berinteraksi dengan papan terminal berkaitan untuk konfigurasi dan kawalan yang fleksibel.

Komposisi Perkakasan

• Kiraan Relay: 30 relay plug-in

• Penyambung:

  • 4 × penyambung 34-pin: JOR, JOS, JOT, JO

  • 4 × penyambung 12-pin: JS3, JS4, JS5, JS6

• Penyambung Tambahan:

  • JO: Penyambung Isyarat Gas Manifold Papan TCDA

  • JS1–JS8: Penyambung Output Relay Papan DTBC/D

  • JOR/S/T: Penyambung isyarat tambahan

Konfigurasi & Pengendalian

• Jumper Perkakasan:

  • Tidak terletak pada papan DS200TCRAG1A itu sendiri

  • Boleh dikonfigurasikan melalui papan terminal luaran (DTBC dan DTBD)

• Langkah Berhati-hati Semasa Pengendalian:

  • Relay adalah halus dan mudah rosak semasa penghantaran

  • Ikuti garis panduan pengendalian yang disyorkan untuk mengelakkan kerosakan

Sorotan Komponen

• Litar Bersepadu: Pelbagai IC untuk pemprosesan isyarat dan kawalan

• Komponen Pasif: Termasuk penyearah, diod, kapasitor, dan perintang

• Gaya Pemasangan: Susun atur dan salutan siri Standard Mark V

---
