INICT13

Gambaran Keseluruhan

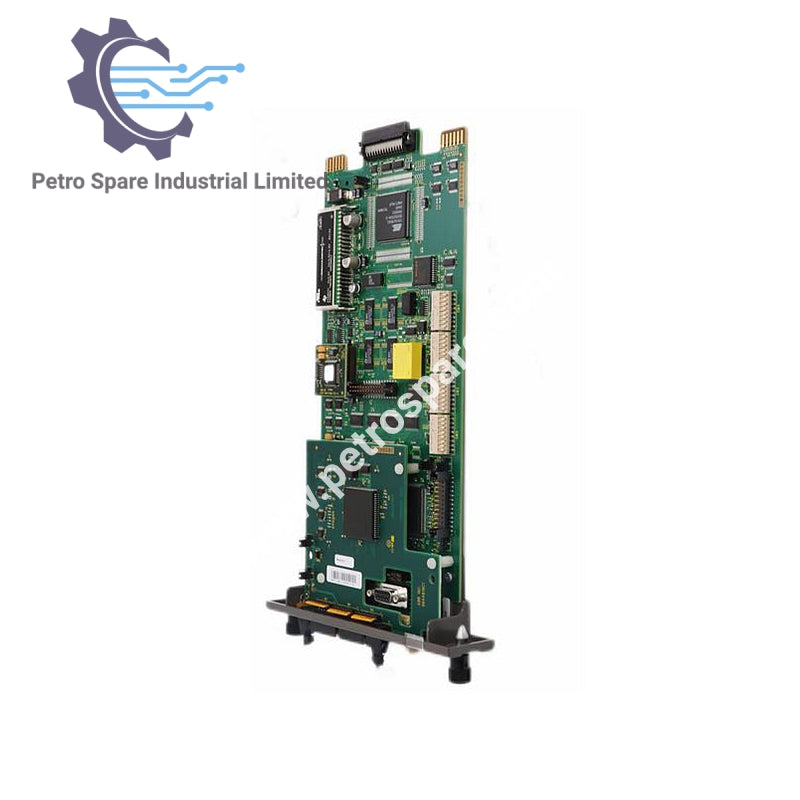

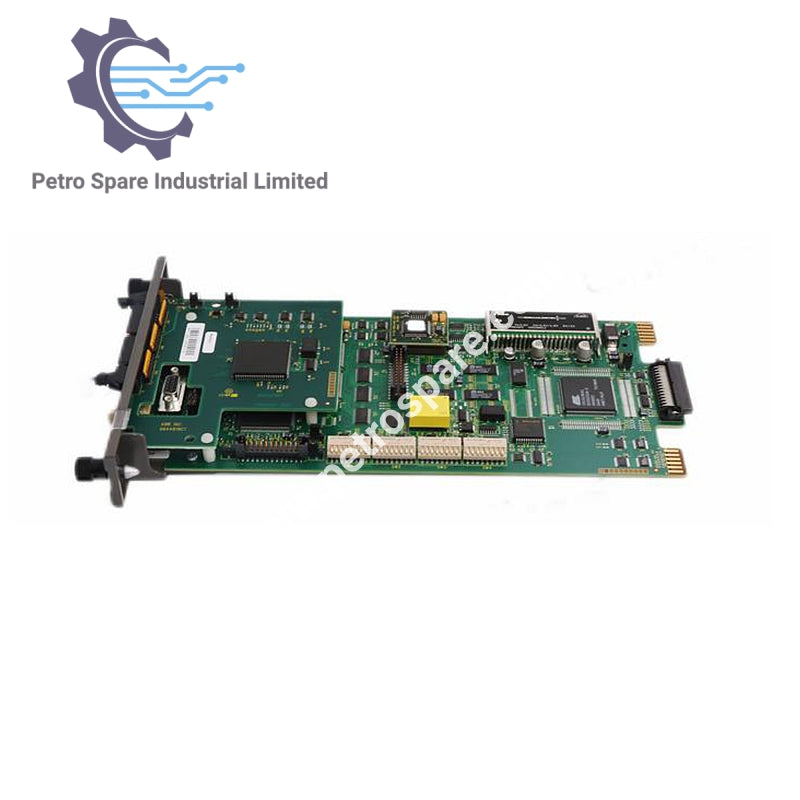

The INICT13 adalah modul pemindahan ABB yang menghubungkan rangkaian INFI-Net atau Super Loop ke komputer hos melalui antara muka RS232C atau SCSI.

Komunikasi

• Rangkaian Disokong: INFI-Net dan Super Loop (Bailey INFI 90 DCS)

• Antara Muka Utama: SCSI (disyorkan untuk komunikasi hos)

• Antara Muka Alternatif: RS232C (19,200 Baud) melalui unit penamatan NTPM01

• Port Bersiri: 2 × port RS232C disediakan oleh NTPM01

Konfigurasi Sistem

• Peranan Modul: INICT13 berfungsi sebagai tuan bas

• Modul Pendamping: INNIS21 berfungsi sebagai modul hamba

• Laluan Komunikasi: INICT13 dan INNIS21 disambungkan melalui bas pengembang

• Nod Rangkaian: Bersama-sama membentuk satu nod pada INFI-NET

Pemasangan

• Keperluan Slot: Mengisi satu slot dalam unit pemasangan INFI 90

• Antara Muka Pendawaian: NTPM01 menyediakan sambungan pendawaian fizikal untuk Pemandu dan INICT13

---
