IMASI02

Penerangan

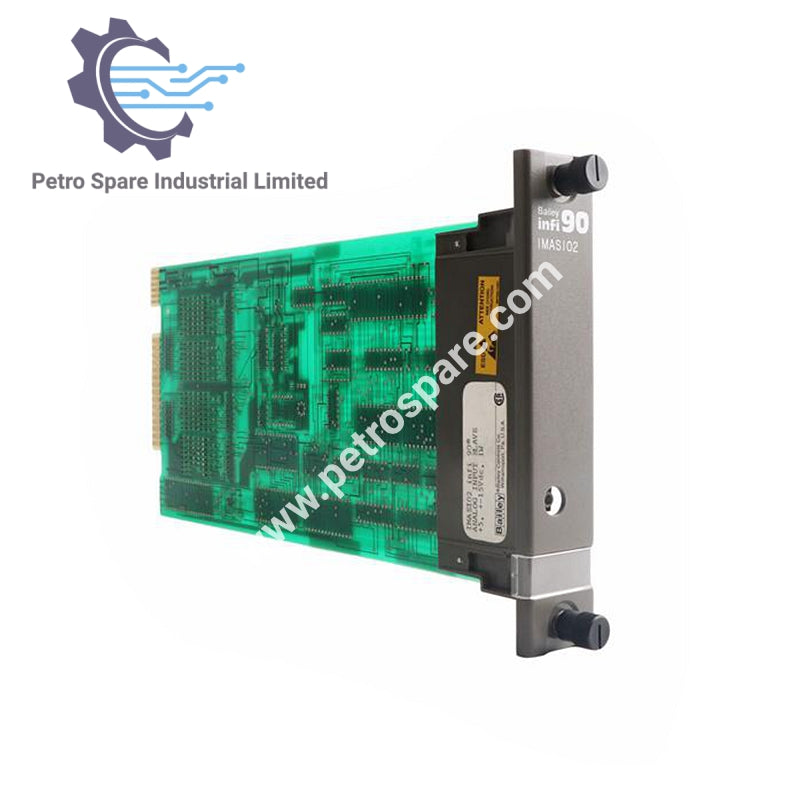

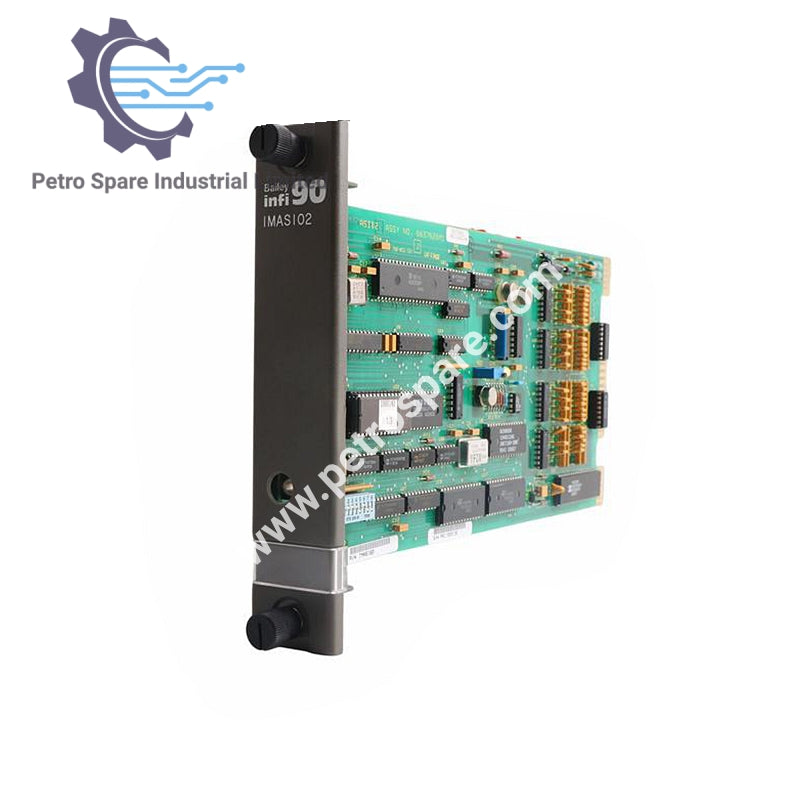

IMASI02 adalah Modul Input Hamba Analog dari ABB Bailey, menawarkan 15 saluran input analog yang boleh dikonfigurasikan dengan penukaran A/D resolusi tinggi dan ketahanan persekitaran yang kukuh.

Maklumat Am

• Pengilang: ABB

• Siri: Bailey

• Model: IMASI02

• Jenis Modul: Modul Input Hamba Analog

Keperluan Kuasa

• Kuasa Logik:

• +5 VDC ±5% pada 85 mA tipikal

• +15 VDC ±5% pada 25 mA tipikal

• –15 VDC ±5% pada 20 mA tipikal

• Penyerapan Kuasa: 1.1 W tipikal

Spesifikasi Input Analog

• Saluran Input: 15 dikonfigurasikan secara bebas

• Julat Input:

• 4–20 mA

• 1–5 VDC

• 0–1 VDC

• 0–5 VDC

• 0–10 VDC

• –10 VDC hingga +10 VDC

• Kadar Penukaran A/D: 10 kali sesaat

• Resolusi A/D: 14 bit dengan polariti

• Ketepatan:

• 0.1% untuk 4–20 mA, 1–5 VDC, 0–5 VDC, 0–10 VDC, ±10 VDC

• 0.25% untuk 0–1 VDC

• Impedans Input: >1 MΩ

Penolakan Isyarat & Mod Umum

• Julat Voltan Mod Umum:

• –12 VDC minimum

• +15 VDC maksimum

• ±12 VDC untuk julat ±1 VDC

• ±10 VDC untuk julat ±5 VDC

• ±5 VDC untuk julat ±10 VDC

• Penolakan Mod Umum: ≥90 dB pada 60 Hz

• Penolakan Mod Normal: ≥70 dB pada 60 Hz

Keadaan Persekitaran

• Suhu Persekitaran: 0°C hingga 70°C (32°F hingga 158°F)

• Kelembapan Relatif:

• 5% hingga 95% sehingga 55°C (tidak mengembun)

• 5% hingga 45% pada 70°C (tidak mengembun)

• Tekanan Atmosfera: Paras laut hingga 3 km (1.86 batu)

• Nota EMI/RFI: Pastikan pintu kabinet ditutup; elakkan menggunakan peranti komunikasi dalam jarak 2 meter dari kabinet

---
