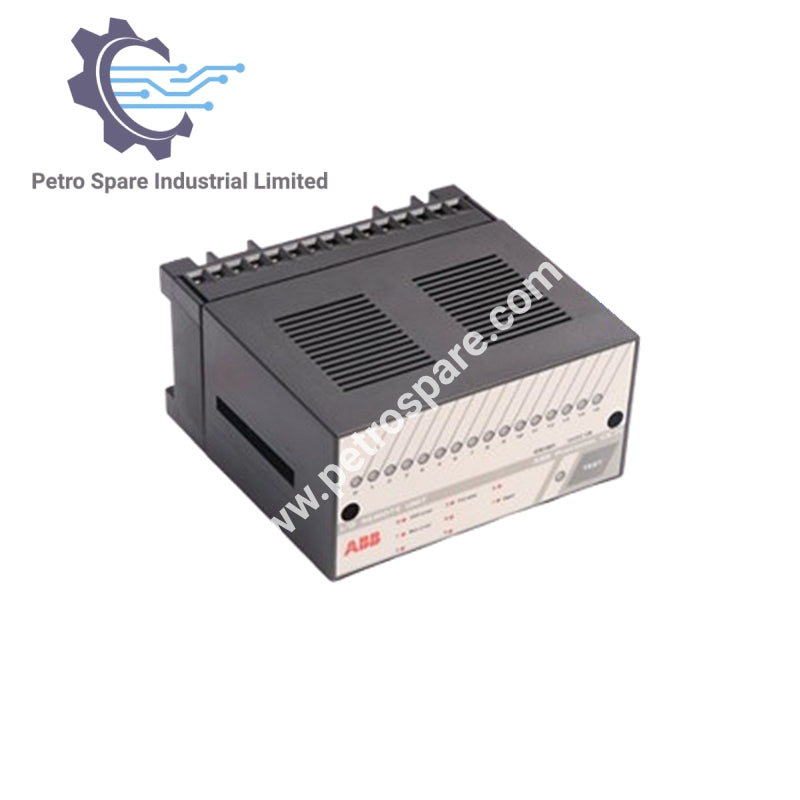

ICSI 16 D1

Gambaran Keseluruhan

ICSI 16 D1 adalah unit input binari 16-saluran dari ABB, tersedia dalam versi tidak terasing (24 V DC) dan terasing (120/230 V AC), dengan kelewatan input yang boleh dikonfigurasikan.

Input dan Bekalan Kuasa

• Bilangan input: 16

• Voltan input (nominal): 24 V DC

• Tahap isyarat (0): -3 hingga +5 V

• Tahap isyarat (1): +15 hingga +30 V

• Arus input (24 V DC): 6 mA

• Lewat input: 2 hingga 32 ms (boleh dikonfigurasikan)

• Pengesanan litar terbuka: Ya

• Pilihan bekalan kuasa:

• 24 V DC (tidak terasing)

• 120 V AC / 230 V AC (terasing, pengasingan 1500 V)

• Opto-isolasi: Tidak

Ciri-ciri Elektrik

• Output bekalan: Dikawal 24 V DC ±5 %, 100 mA (tidak terasing)

• Penggunaan kuasa maksimum:

• Tidak terasing: 0.2 A

• Terasing: 10 VA

• Pelepasan kuasa maksimum:

• Tidak terasing: 4.5 W

• Terasing: 8 W

Data Mekanikal

• Berat:

• Tidak terasing: 0.25 kg

• Terasing: 0.43 kg

---
