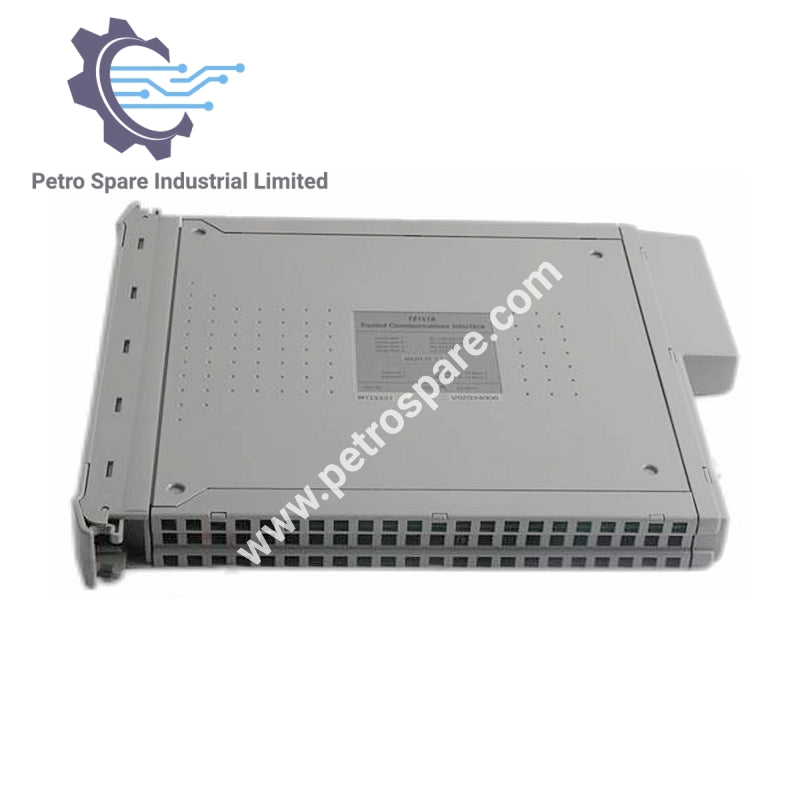

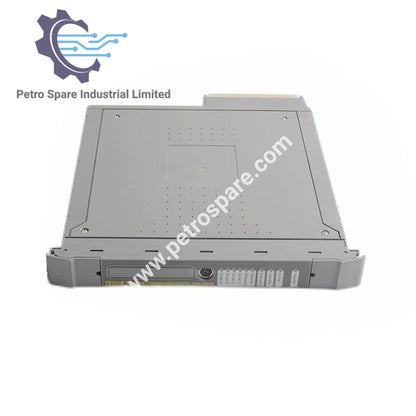

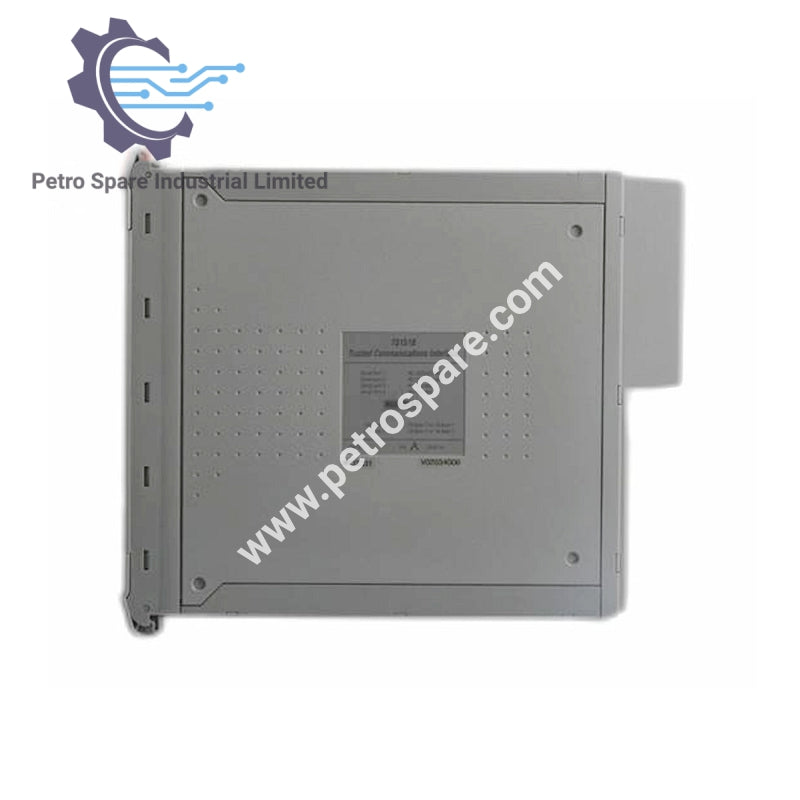

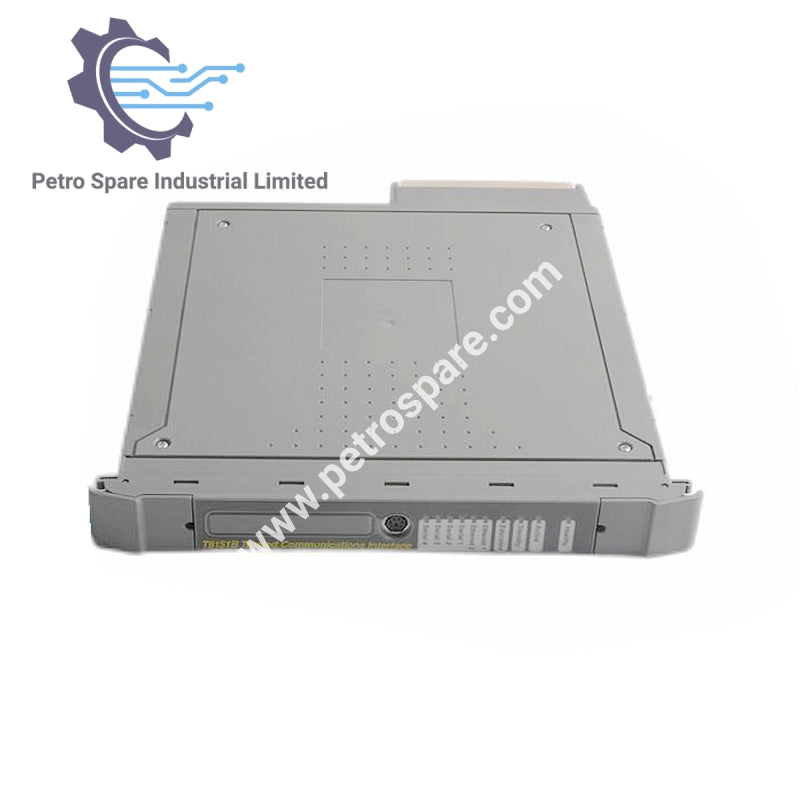

T8151B

Gambaran Keseluruhan

T8151B Antara Muka Komunikasi menghubungkan sistem Trusted, stesen kerja kejuruteraan, dan peralatan pihak ketiga, meminimumkan beban komunikasi pada pemproses TMR.

Port Komunikasi

• Ethernet: Dua port
• Port Bersiri: Empat boleh diakses melalui penyesuai T8153
• Port Diagnostik: Boleh diakses dari pelat muka depan

Pemasangan

• Dipasang dalam mana-mana slot lebar tunggal pada pengawal atau rangka pengembang
• Komunikasi peer-to-peer disokong hanya dalam rangka pengawal

Sokongan Modbus

• Modbus (RTU): 10 sambungan melalui Ethernet TCP/IP (port IP lalai 2000)
• Set Alat Pengaturcaraan: 1 sambungan (port IP tetap 6000)
• Modicon Open Modbus TCP: Sehingga 10 sambungan pada port 502

Bekalan Kuasa

• Bekalan kuasa +24V DC berganda dan berlebihan dari papan belakang rangka

Penunjuk LED

• Sihat:
  • Hijau malar: Modul sihat
  • Merah berkelip: Modul gagal
• Aktif:
  • Hijau malar: Mod aktif (aplikasi berjalan, komunikasi diaktifkan)
• Siaga:
  • Hijau malar: Mod siaga (aplikasi berhenti, komunikasi dilumpuhkan)
• Konfigurasi Berpendidikan: Berjaya dimuatkan dari Pemproses
• Komunikasi:
  • LED tiga warna menunjukkan aktiviti pemindahan data pada semua port bersiri dan Ethernet
  • Merah: Menghantar data
  • Hijau: Menerima data
  • Kuning: Menghantar dan menerima
  • LED hijau mati: Sambungan baik
  • LED hijau hidup: Tiada atau sambungan buruk

---
