IC698PSA100

Penerangan

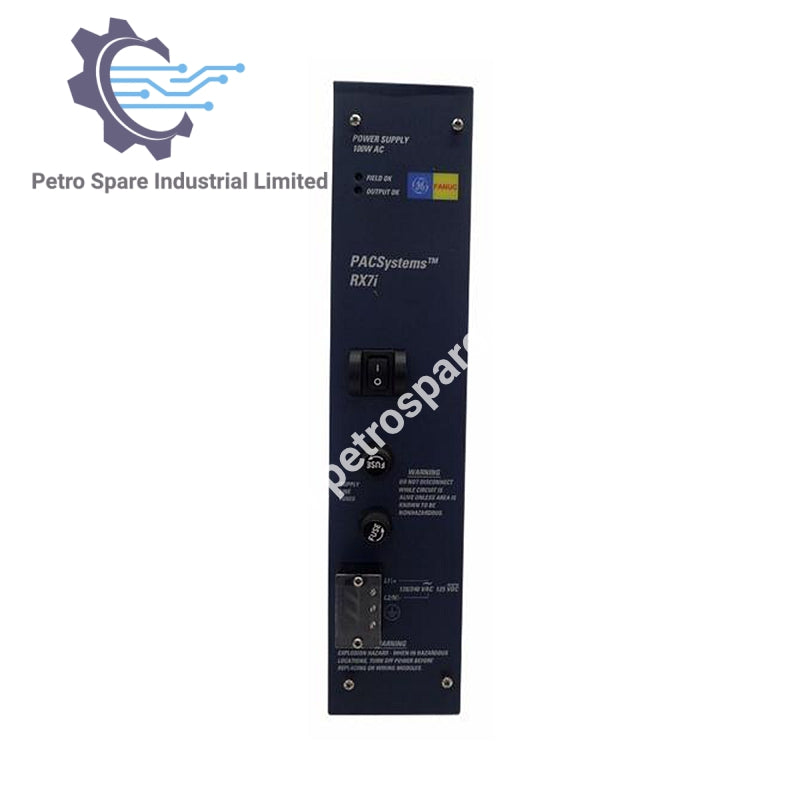

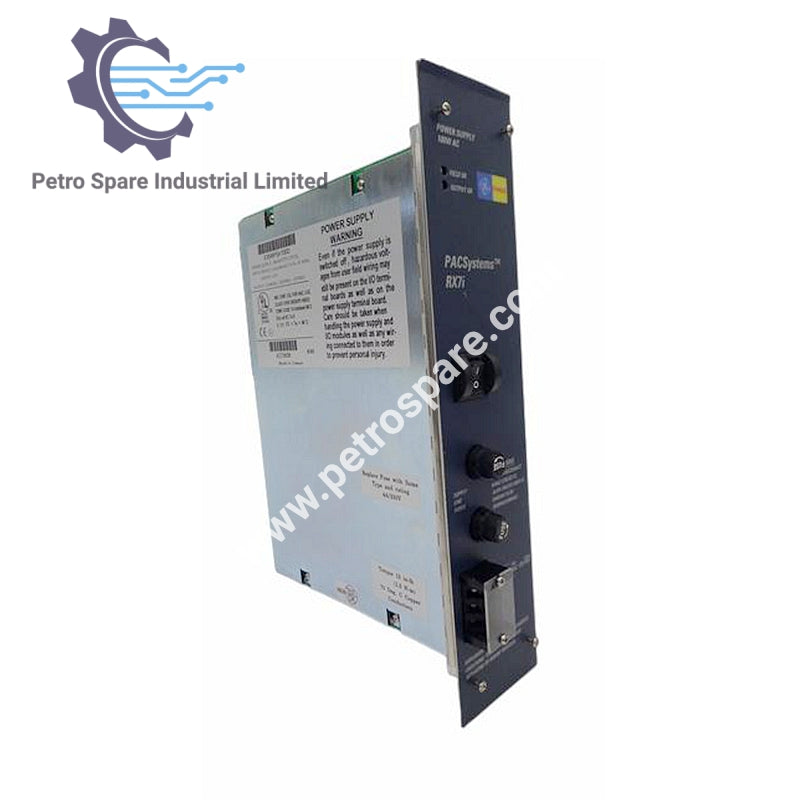

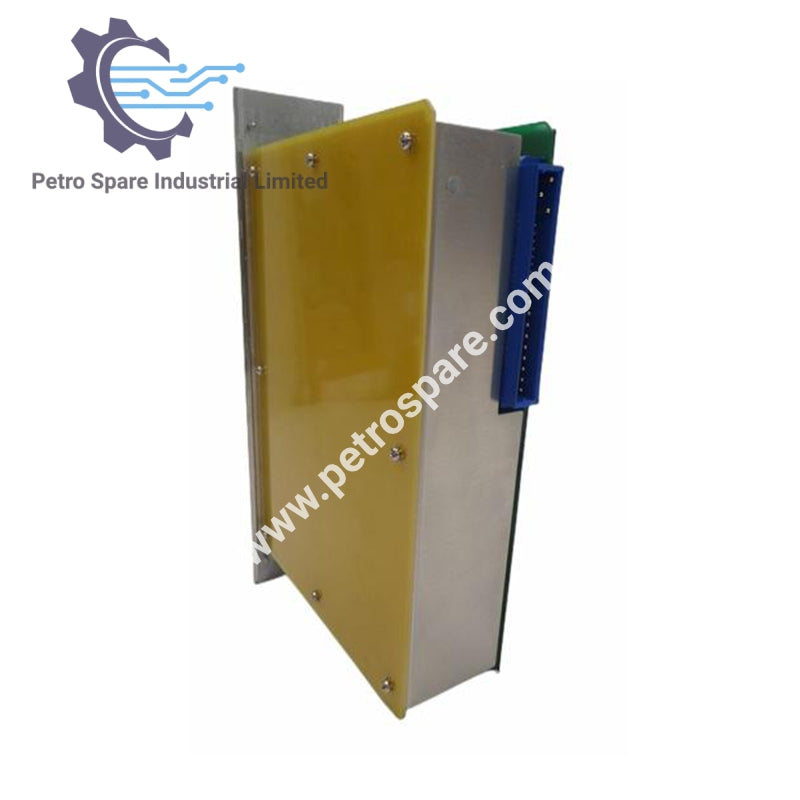

The IC698PSA100 adalah modul bekalan kuasa yang direka untuk GE Fanuc PACSystem RX7i. Ia menyediakan pengagihan kuasa yang boleh dipercayai dengan julat voltan masukan yang luas dan pelbagai voltan keluaran, menjadikannya sesuai untuk pelbagai aplikasi industri.

Maklumat Am

• Pengilang: GE Fanuc

• Rangkaian: PACSystem RX7i

• Nombor Bahagian: IC698PSA100

• Jenis Produk: Modul Bekalan Kuasa

Spesifikasi Elektrik

• Julat Voltan Masukan: 85 hingga 264 VAC; 100-150 VDC

• Voltan Input Nominal: 120/240 VAC, 125 VDC

• Penarafan Kuasa: 125 Watt

• Daya Input: 125 Watt (tipikal); 150 Watt (maksimum)

• Faktor Kuasa: minimum 0.99

• Voltan Output:

• 5.1 VDC

• +12 VDC

• -12 VDC

• Output Semasa:

• 5.1 VDC: 0-20 Amper

• +12 VDC: 0-2 Amper

• -12 VDC: 0-1 Ampere

• Daya Output: 100 Watt merentasi tiga output

Ciri Prestasi

• Kekerapan Input AC: 47-63 Hz

• Masa Holdup: 5 ms

• Masa Ride Through: 15 ms

• Pengasingan: 1500 Volt

• Perlindungan Output: Lebih voltan; Lebih arus

Spesifikasi Fizikal

• Pemasangan: Slot paling kiri

• Penetapan Slot: Slot 0

• Terminal Pendawaian:

• Terminal Input: AWG #16 (1.3 mm²)

• Terminal Tanah: #12 AWG (3.3 mm²)

Keadaan Persekitaran

• Suhu Operasi: 0 hingga 60°C (32 hingga 140°F)

---
