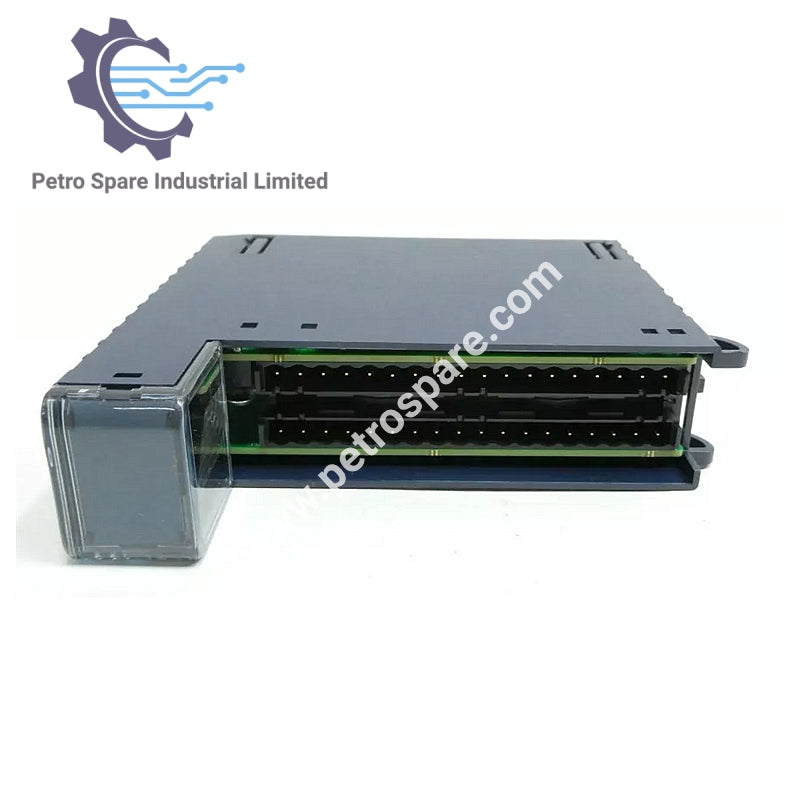

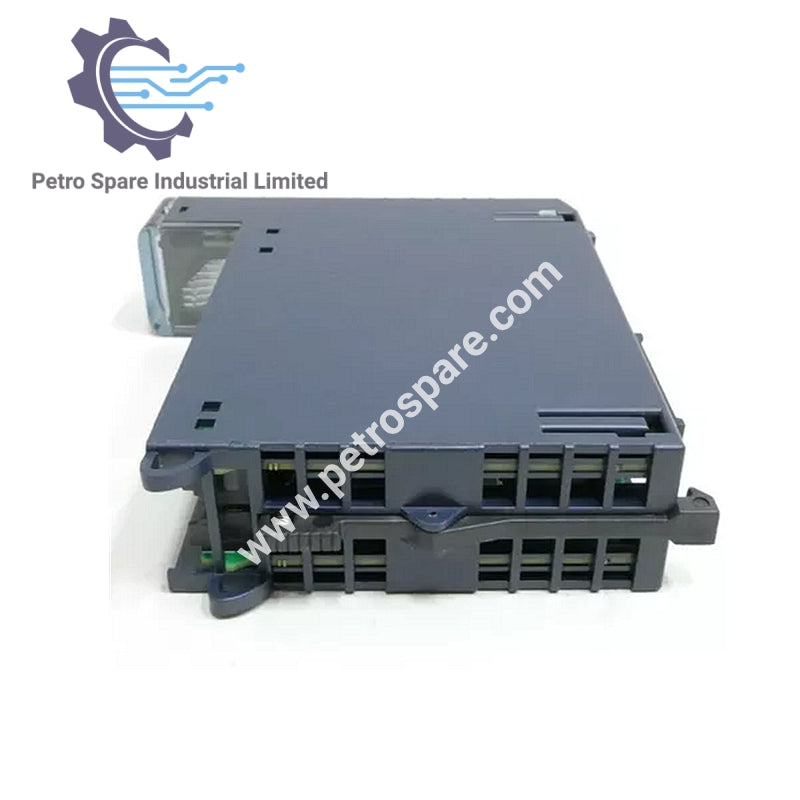

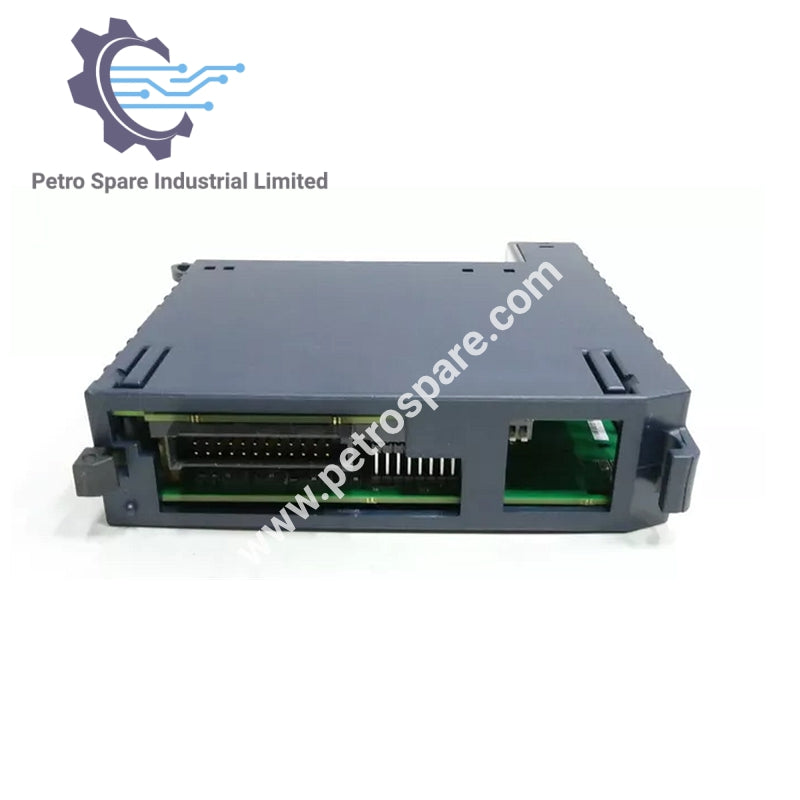

IC694MDL350

Gambaran Keseluruhan

The IC694MDL350 adalah modul output diskret yang direka untuk GE Fanuc PACSystem RX3i. Ia menyediakan kawalan yang boleh dipercayai dengan 16 saluran output yang terasing secara individu, sesuai untuk pelbagai aplikasi voltan AC, dan dibina untuk beroperasi dalam persekitaran industri yang keras.

Maklumat Am

• J siri: PACSystem RX3i

• Nombor Bahagian: IC694MDL350

• Jenis Produk: Modul Output Diskret

Spesifikasi Elektrik

• Voltan Berperingkat: 120/240 V AC

• Julat Voltan Operasi: 74 hingga 265 V AC (47 hingga 63 Hz), 120/240 V AC nominal

• Julat Voltan Output: 74 hingga 265 V AC (47 hingga 63 Hz)

• Voltan Output Nominal: 120/240 V AC

• Arus Output: 2.0 A pada 30°C; 1.0 A pada 60°C

• Arus Masuk Maksimum: 20 A setiap kitaran

• Arus Tarikan: 315 mA (semua output aktif)

• Penurunan Voltan Output: maksimum 1.5 V

• Kebocoran Keadaan Mati: maksimum 2 mA

Konfigurasi Output

• Bilangan Saluran: 16

• Saluran Terasing Secara Individu: Ya

Masa Respons

• Masa Respons Hidup: maksimum ½ Kitaran

• Masa Respons Mati: maksimum ½ Kitaran

Keadaan Persekitaran

• Suhu Operasi: 0 hingga 60°C (32 hingga 140°F)

• Suhu Penyimpanan: -40 hingga 85°C (-40 hingga 185°F)

• Kelembapan: 5 hingga 95% (tidak mengembun)

• Getaran: 10 hingga 57 Hz, 0.0524 mm (0.006 in) puncak pergerakan

• Kejut: 15G, 11 ms

Pengasingan

• Pengasingan Optik: 250 V berterusan

• Pengasingan Saluran: 1500 VAC selama 1 minit

---
