IC694MDL250

Gambaran Keseluruhan

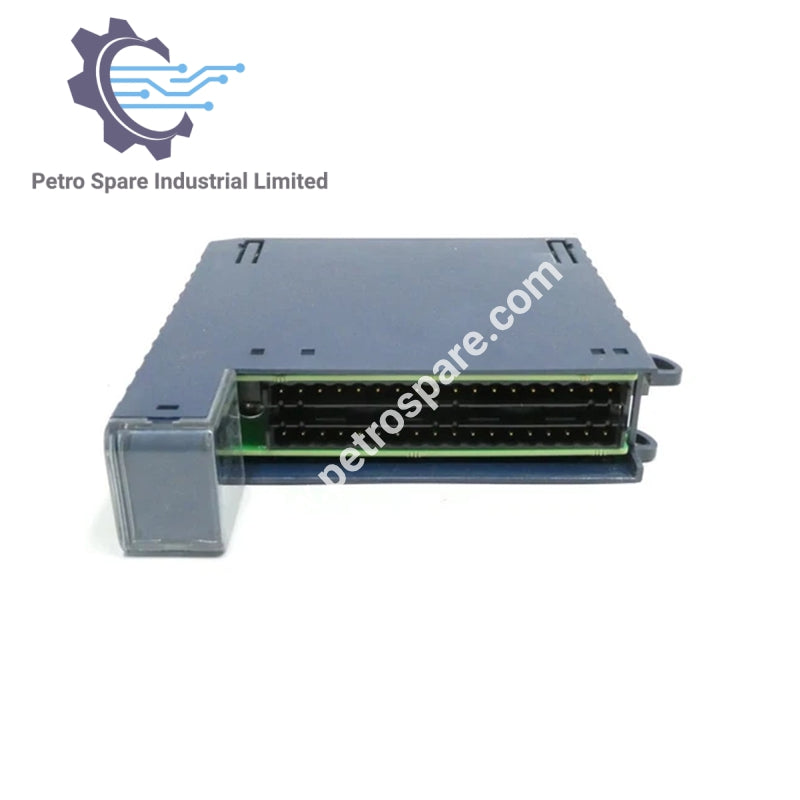

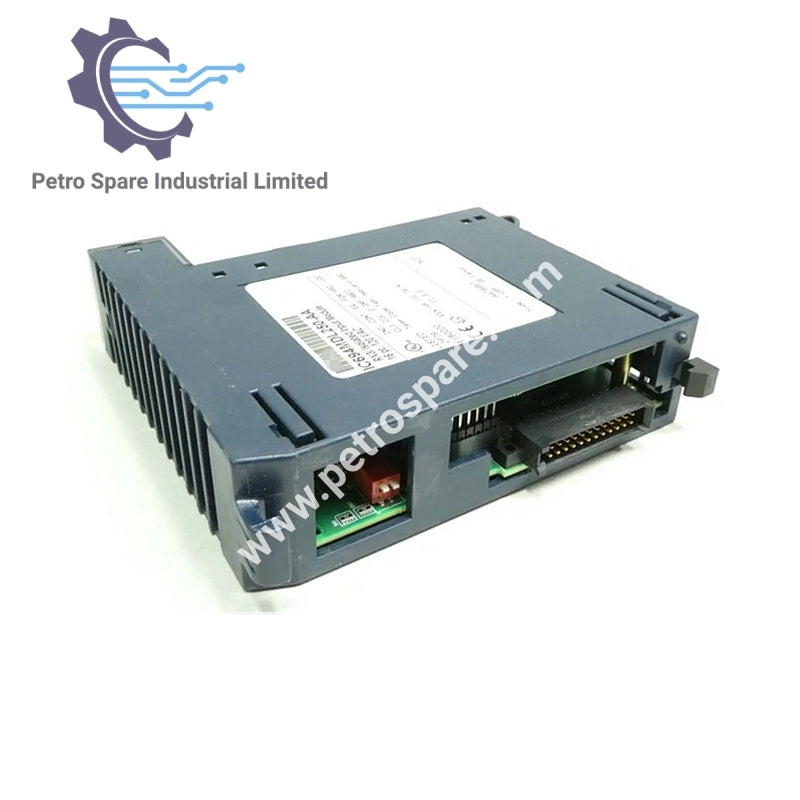

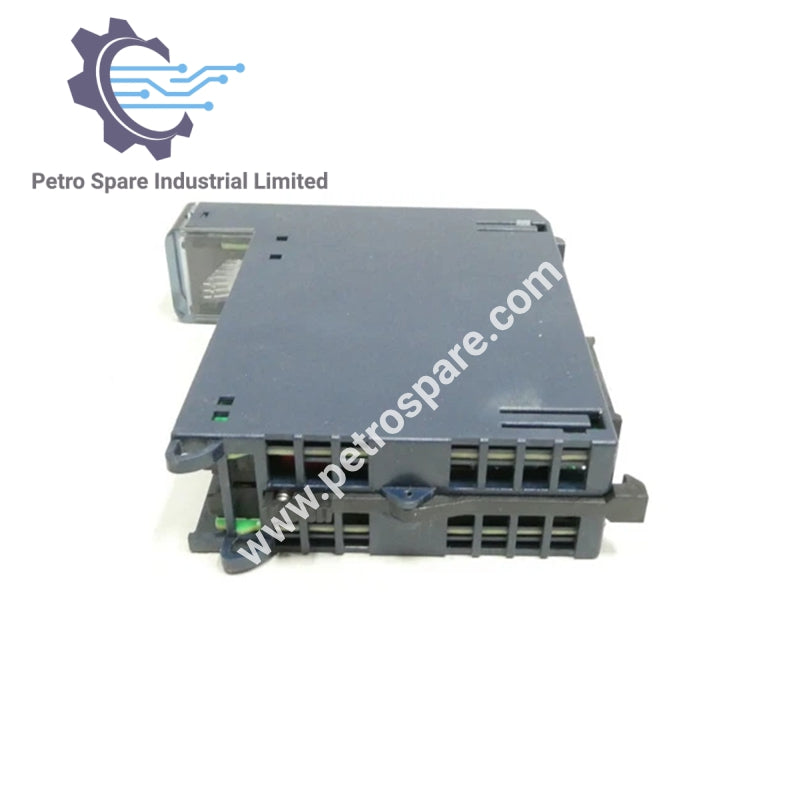

IC694MDL250 adalah modul input AC terasing 16-titik GE Fanuc yang dinilai untuk 120 VAC.

Penilaian Elektrik

• Voltan dinilai: 120 VAC nominal

• Julat voltan input: 0 hingga 132 VAC (47–63 Hz)

• Input setiap modul: 16 input terasing

• Arus input: 7.0 mA setiap titik (tipikal) pada voltan dinilai

Pengasingan

• Dari medan ke backplane: 250 VAC berterusan; 1500 VAC selama 1 minit

• Kumpulan ke kumpulan: 250 VAC berterusan; 1500 VAC selama 1 minit

Ciri-ciri Input

• Voltan keadaan hidup: 70 hingga 132 VAC

• Voltan keadaan mati: 0 hingga 20 VAC

• Arus keadaan hidup: minimum 5 mA

• Arus keadaan mati: maksimum 2.5 mA

Penapis & Masa Respons

• Masa penapis input: 20 ms hingga 2540 ms, kenaikan 20 ms, boleh dikonfigurasi CPU

• Masa respons Hidup/Mati:
   • +0 hingga 1 kitaran AC untuk penapis ≤ 840 ms
   • +1 hingga 2 kitaran AC untuk 840 hingga 1600 ms
   • +2 hingga 3 kitaran AC untuk 1600 hingga 1920 ms
   • +3 hingga 4 kitaran AC untuk ≥ 1920 ms

Kuasa

• Penggunaan kuasa: 220 mA dari bas 5 V pada backplane (semua input HIDUP)

Diagnostik

• Kehadiran blok terminal sisi medan dilaporkan kepada CPU RX3i

---
