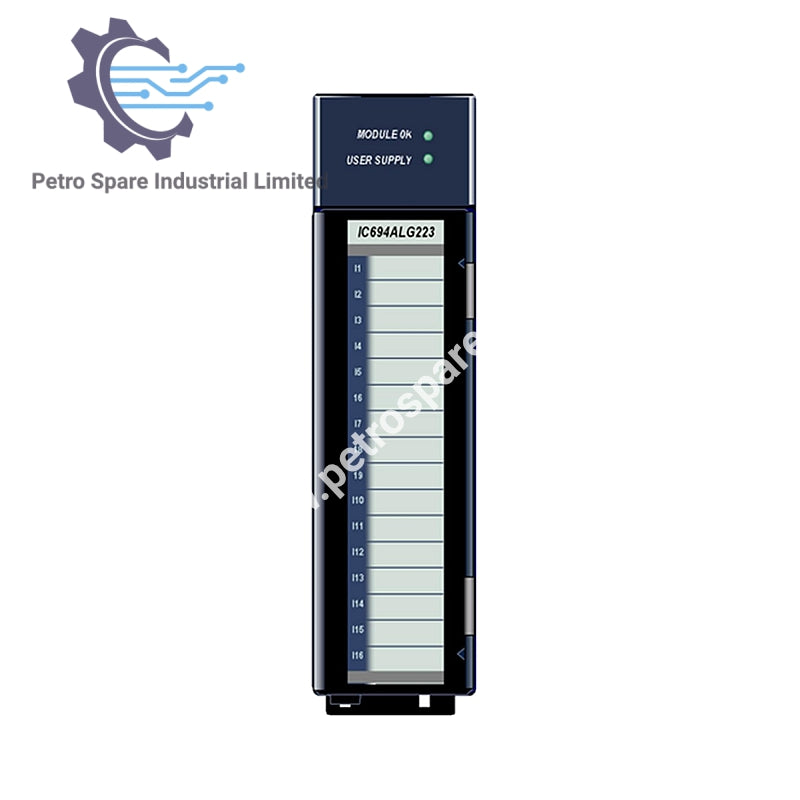

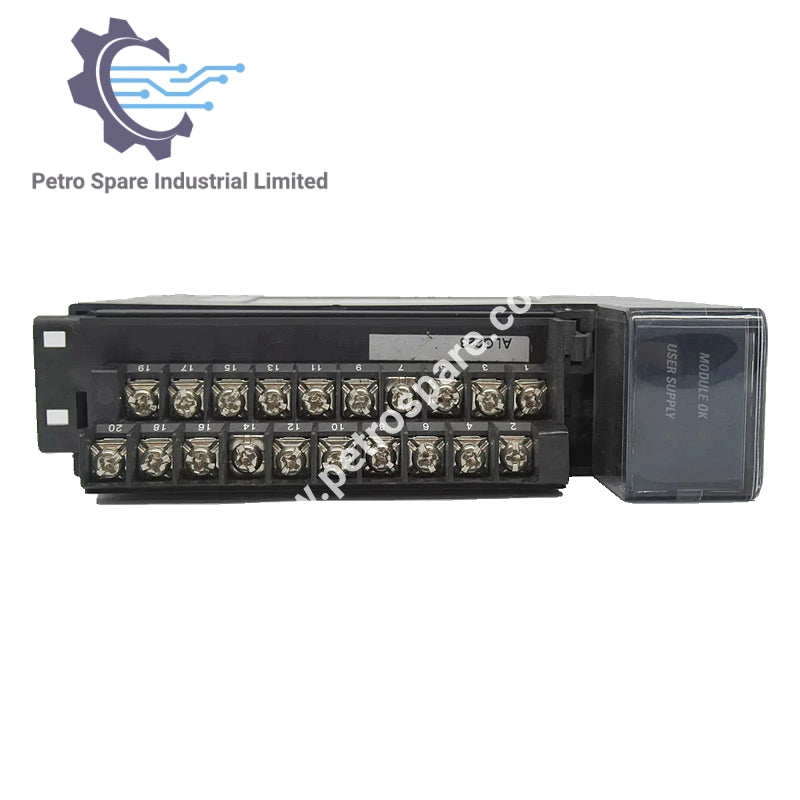

IC694ALG223

Gambaran Keseluruhan

• Model: IC694ALG223

• Jenis: Modul Input Analog

• Siri: PACSystem RX3i

• Saluran: 16, bersendirian

• Julat Arus: 0–20 mA, 4–20 mA, 4–20 mA Dipertingkatkan (boleh dipilih setiap saluran)

Prestasi

• Kadar Kemas Kini: 13 ms (untuk semua saluran)

• Resolusi:

• 4–20 mA: 4 µA/bit

• 0–20 mA: 5 µA/bit

• 4–20 mA Dipertingkatkan: 5 µA/bit

• Ketepatan:

• ±0.25% daripada skala penuh pada 25°C (77°F)

• ±0.5% sepanjang julat suhu operasi

• Lineariti:

• <1 LSB (julatan 4–20 mA)

• <1 LSB (100 µA hingga 20 mA untuk 0–20 mA dan 4–20 mA Dipertingkatkan)

Elektrik

• Impedans Masukan: 250 Ohm

• Respons Penapis Lulus Rendah Input: 19 Hz

• Julat Voltan Bekalan Luaran: 20–30 VDC

• Riak pada Voltan Bekalan Luaran: 10%

• Penggunaan Kuasa Dalaman:

• 120 mA dari bas 5 VDC

• 65 mA dari 24 VDC (bekalan kuasa pengguna)

Pengasingan & Perlindungan

• Pengasingan (Medan ke Backplane dan Bingkai Tanah):

• 250 VAC berterusan

• 1500 VAC selama 1 minit

• Voltan Mod Umum: 0 V (saluran bersendirian)

• Penolakan Rentas Saluran: >80 dB (DC hingga 1 kHz)

Tambahan

• Penentukuran:

• Dikalibrasi kilang untuk semua julat (4–20 mA, 0–20 mA, 4–20 mA Dipertingkatkan)

---
