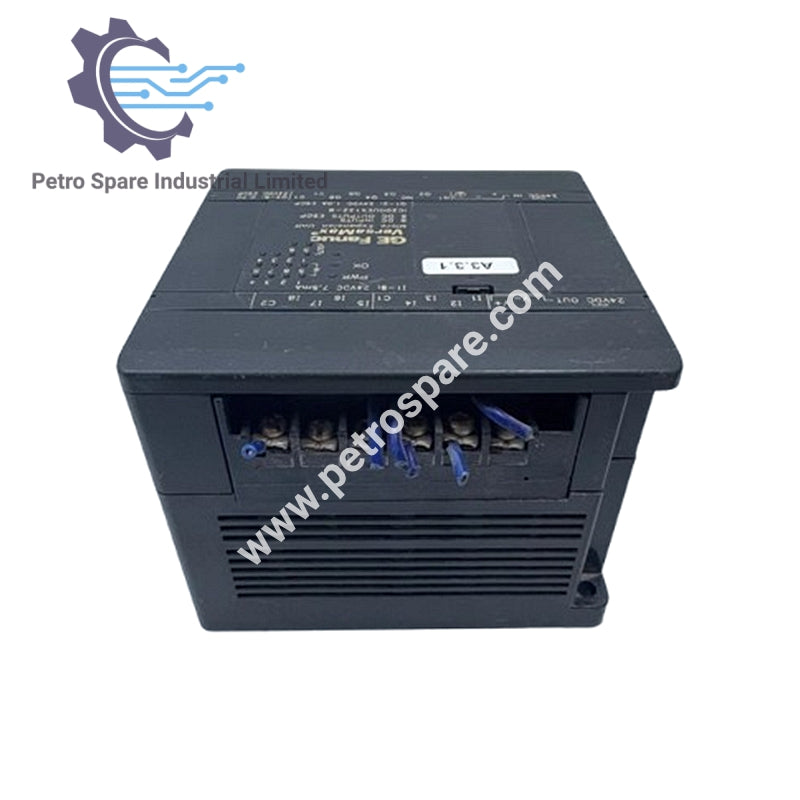

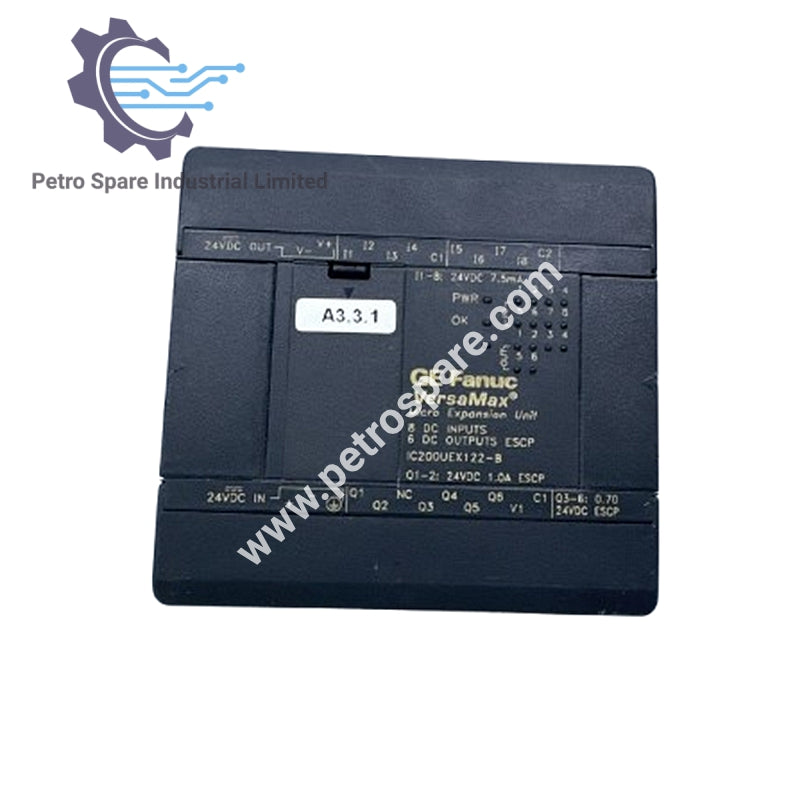

IC200UEX122

Gambaran Keseluruhan

IC200UEX122 adalah unit pengembangan 14-titik dengan kuasa 24 VDC, menampilkan 8 input digital dan 6 output transistor (2 arus tinggi, 4 arus rendah) dengan perlindungan ESCP.

Butiran Litar Input

• Julat Voltan: 0–30 VDC

• Arus: 7.5 mA tipikal

• Impedans: 2.8 kΩ

• Voltan Ambang: ON ≥ 15 VDC, OFF ≤ 5 VDC

• Arus Ambang: ON ≤ 4.5 mA, OFF ≥ 1.5 mA

• Masa Respons: 0.5–20 ms

• Pengasingan: 1500 V RMS (lapangan ke logik), 500 V RMS (antara kumpulan)

Prestasi Output

• Jenis: Output transistor dengan ESCP

• Julat Voltan: 12/24 VDC (+10% / –15%)

• Beban Maksimum:

  • Q1–Q2: 1 A setiap titik, 3.4 A setiap umum

  • Q3–Q6: 0.7 A setiap titik, 3.4 A setiap umum

• Arus Permulaan:

  • Q1–Q2: 8 A selama 20 ms

  • Q3–Q6: 4 A selama 20 ms

• Jatuh Voltan: ≤ 0.3 V

• Arus Kebocoran: ≤ 0.1 mA

• Respons Suis: ≤ 0.05 ms

• Arus Suis Minimum: 10 mA

• Fius: Tidak diperlukan

Parameter Bekalan Kuasa

• Bekalan Output Dalaman: +24 VDC, 200 mA maks

• Julat Bekalan Luaran: 12/24 VDC (–10% / +20%)

• Julat Operasi: 19.2–30 VDC

• Masa Hold-Up: 10 ms @ 19.2 VDC

• Arus Inrush: 1 A maks @ 30 VDC

• Arus Input: 0.16 A tipikal @ 24 VDC

• Penarafan Kuasa: 4 W

---
