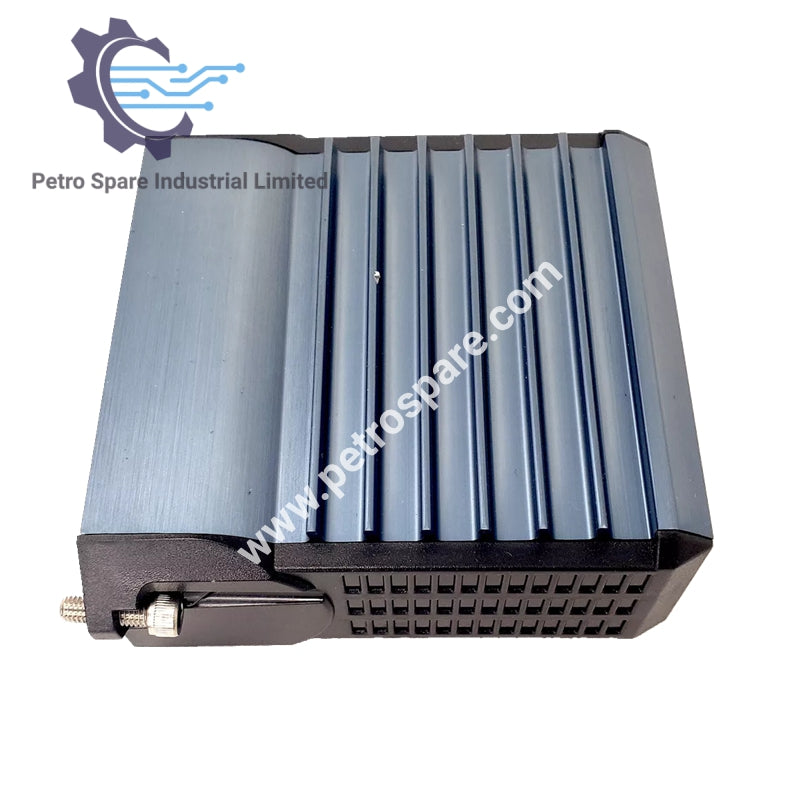

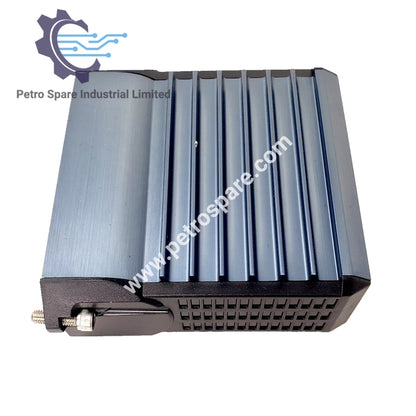

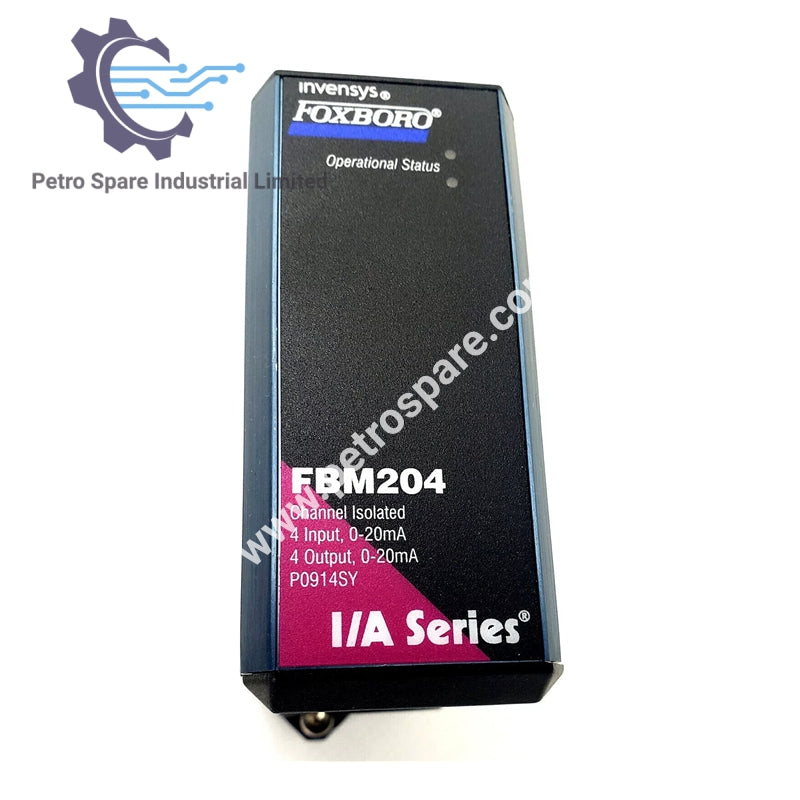

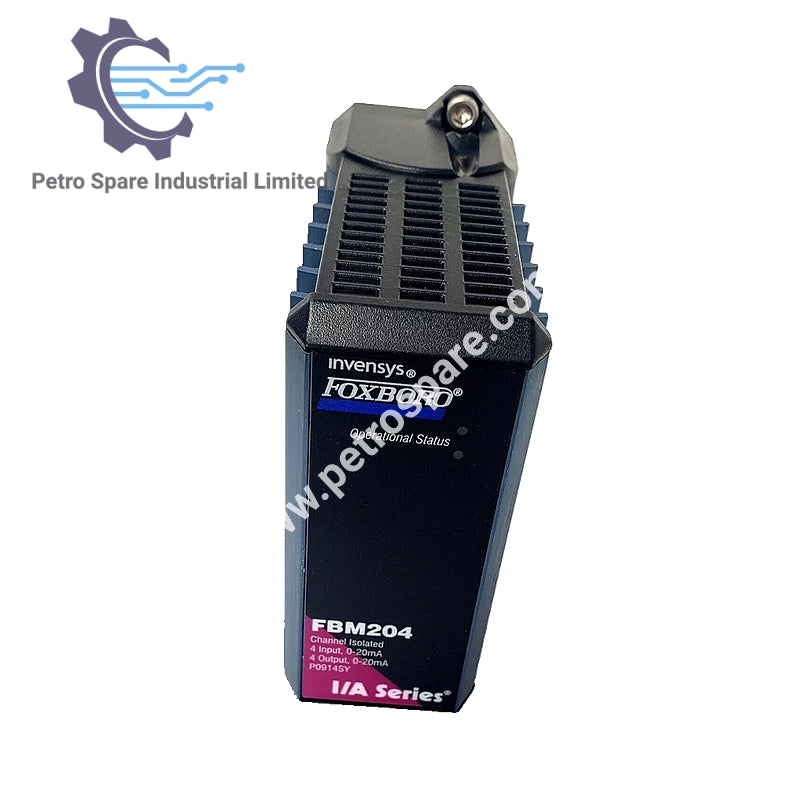

FBM204

Gambaran Keseluruhan

FBM204: Modul I/O analog 0 hingga 20 mA dengan saluran input dan output terasing untuk kawalan tepat.

Saluran Input/Output

• Saluran: Empat saluran input analog dc 20 mA dan empat saluran output analog dc 20 mA.

• Pengasingan: Setiap saluran terasing dan berdikari.

Julat Input/Output (Setiap Saluran)

• Julat: 0 hingga 20.4 mA dc (nominal).

Keperluan Penentukuran

• Penentukuran: Tiada penentukuran diperlukan untuk modul dan pemasangan penamatan.

Keperluan Kuasa

• Julat Voltan Input (Redundan): 24 V dc +5%, -10%.

• Penggunaan: 7 W.

• Penyerapan Haba: 3.5 W.

Pemasangan

• Modul: Dipasang pada plat asas, yang boleh dipasang pada rel DIN (secara mendatar atau menegak) atau secara mendatar pada rak 19 inci menggunakan kit pemasangan. Sebagai alternatif, FBM204 dipasang pada struktur pemasangan penukaran Siri 100.

• Pemasangan Penamatan: Dipasang pada rel DIN dan menampung pelbagai gaya rel DIN (32 mm dan 35 mm).

Berat

• Modul: 284 g (10 oz).

• Pemasangan Penamatan:

• Jenis Pemampatan: 159 g (0.35 lb).

• Jenis Ring Lug: 204 g (0.45 lb).

Dimensi - Modul

• Tinggi: 102 mm (4 in), 114 mm (4.5 in) termasuk lug pemasangan.

• Lebar: 45 mm (1.75 in).

• Dalam: 104 mm (4.11 in).

---
