H 4135A

Gambaran Keseluruhan

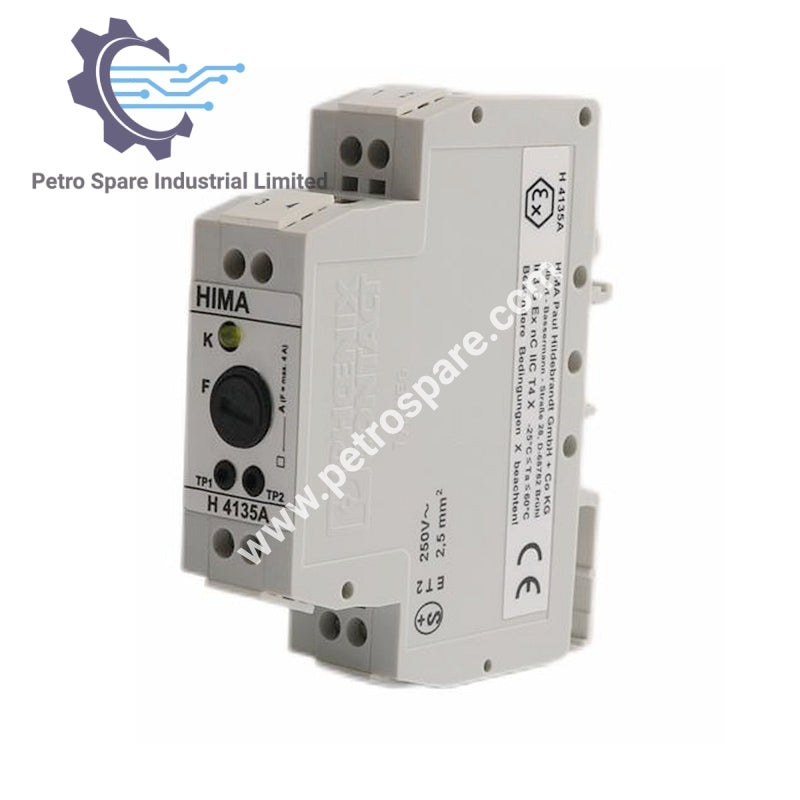

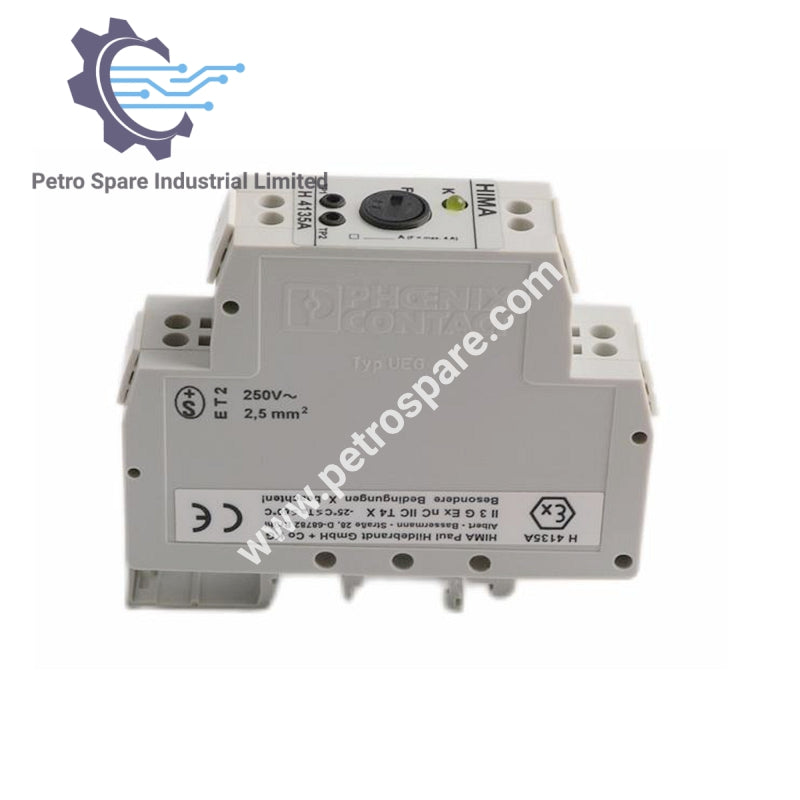

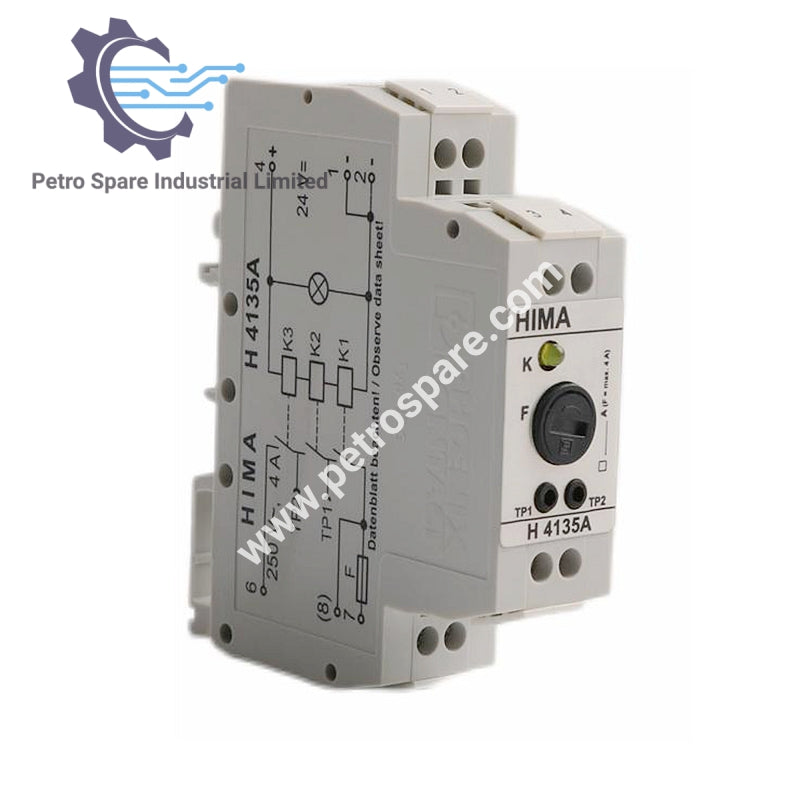

H 4135A dari HIMA adalah relay dengan perumahan elektronik, direka untuk suis dan kawalan tepat dalam pelbagai aplikasi industri.

Spesifikasi

• Voltan Masukan: 24 VDC, -15% hingga +20%, ≤ 40 mA
• Jenis Output: Kenalan NO terapung
• Masa Suis: Kira-kira 8 ms
• Masa Reset: Kira-kira 6 ms
• Julat Suhu Persekitaran: -25°C hingga +60°C
• Kelas Perlindungan: IP20 (EN 60529)

Data Relay

• Bahan Kenalan: AgNi, bersalut emas keras
• Voltan Suis:
  • ≥ 5 V
  • ≤ 250 VAC / ≤ 220 VDC
• Arus Suis:
  • ≥ 10 mA
  • ≤ 4 A
• Kapasiti Suis:
  • AC:
    • ≤ 500 VA, cos φ > 0.5
    • ≤ 830 VA, cos φ > 0.9
    • ≤ 1000 VA, cos φ = 1.0
  • DC (beban bukan induktif):
    • Sehingga 30 V: ≤ 120 W
    • Sehingga 70 V: ≤ 50 W
    • Sehingga 127 V: ≤ 25 W
    • Sehingga 220 V: ≤ 10 W
• Masa Pantulan: Kira-kira 1 ms
• Jangka Hayat Mekanikal: ≥ 30 x 10⁶ kitaran
• Jangka Hayat Elektrik: ≥ 2.5 x 10⁵ kitaran (dengan rintangan ohmik, ≤ 0.1 kitaran sesaat)

---
