H 4135

Gambaran Keseluruhan

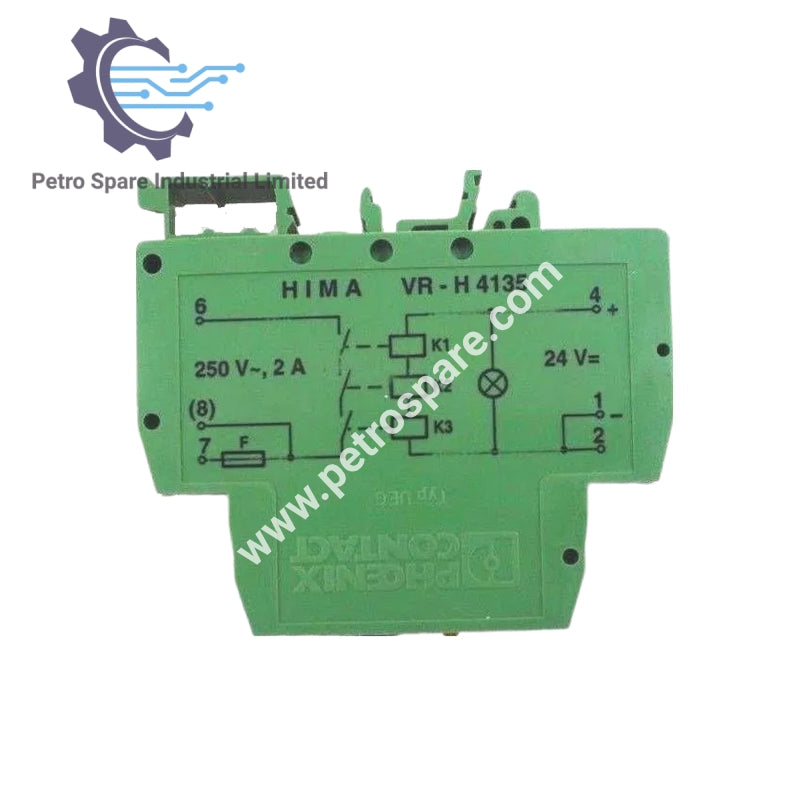

H 4135 relay dari HIMA adalah relay berkaitan keselamatan yang direka untuk litar sehingga SIL 3 mengikut IEC 61508, dengan perumahan elektronik untuk kebolehpercayaan dan prestasi yang dipertingkatkan.

Spesifikasi

• Voltan Input: 24 VDC, -15% hingga +20%, ≤ 40 mA
• Jenis Output: Kenalan NO terapung
• Masa Penukaran: Anggaran 8 ms
• Masa Reset: Anggaran 6 ms
• Suhu Persekitaran: -25°C hingga +60°C
• Kelas Perlindungan: IP20 (IEC/EN 60529)

Data Relay

• Bahan Kenalan: AgNi, bersalut emas keras
• Voltan Penukaran:
  • ≥ 5 V
  • ≤ 250 VAC / ≤ 127 VDC
• Arus Penukaran:
  • ≥ 10 mA
  • ≤ 4 A
• Kapasiti Penukaran:
  • AC:
    • ≤ 500 VA, cos φ > 0.5
    • ≤ 830 VA, cos φ > 0.9
  • DC:
    • Sehingga 30 V: ≤ 120 W
    • Sehingga 70 V: ≤ 50 W
    • Sehingga 127 V: ≤ 25 W
• Masa Pantulan: Anggaran 1 ms
• Jangka Hayat Mekanikal: ≥ 30 x 10⁶ kitaran
• Jangka Hayat Elektrik: ≥ 2.5 x 10⁵ kitaran (dengan beban tahan penuh dan ≤ 0.1 kitaran sesaat)

---
