745-W2-P5-G5-HI-A-L-R-E-H

Gambaran Keseluruhan

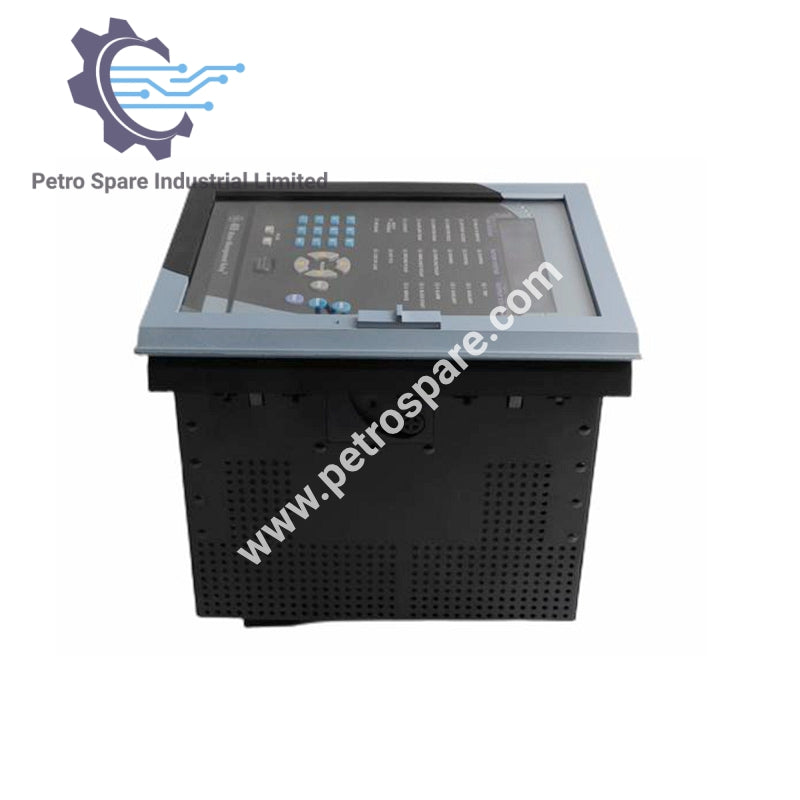

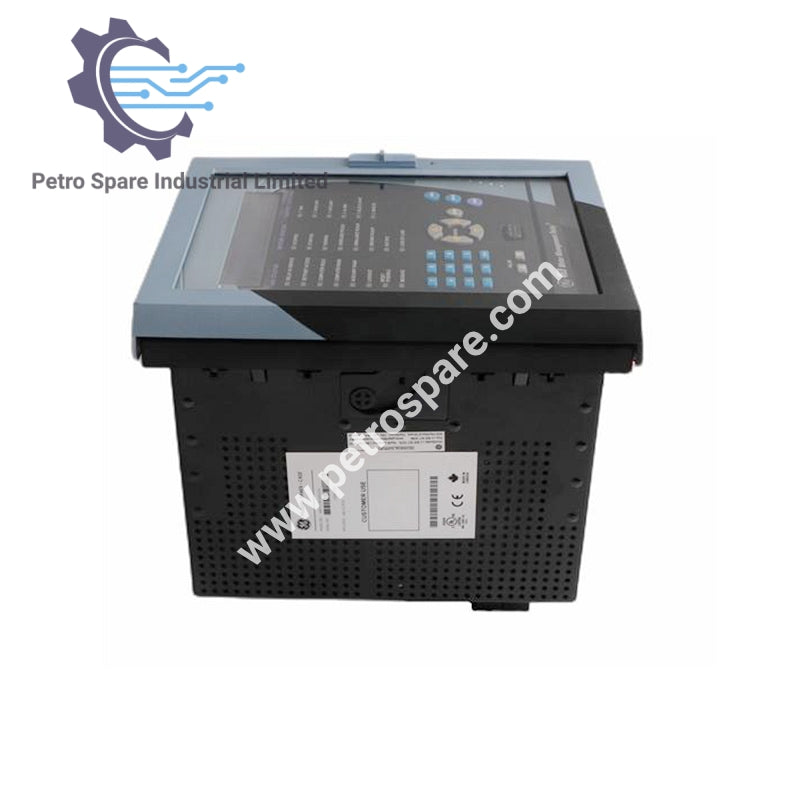

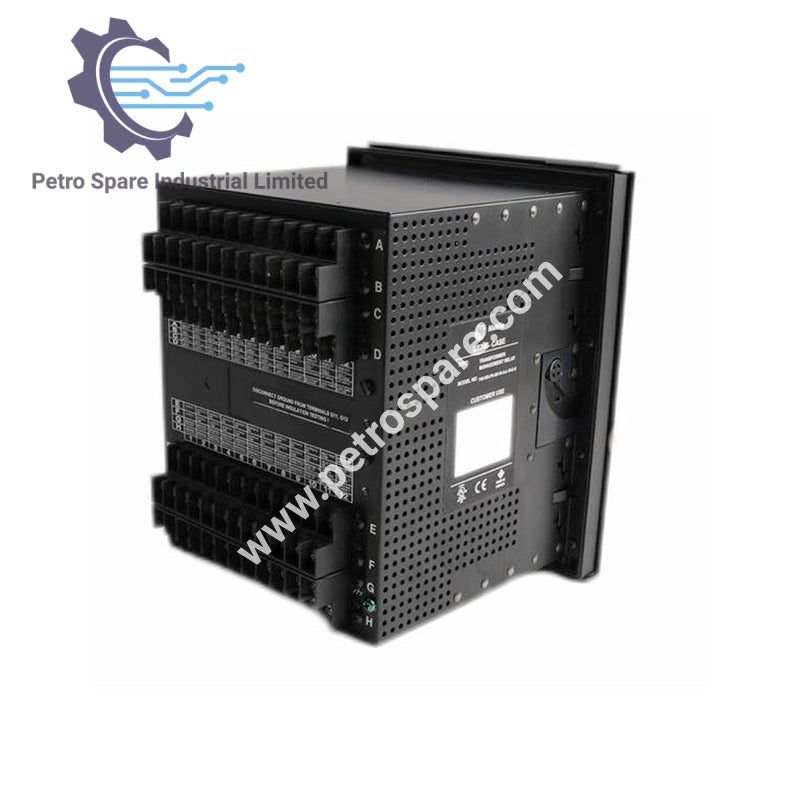

The 745-W2-P5-G5-HI-A-L-R-E-H adalah GE Multilin Transformer Management Relay yang direka untuk perlindungan dan kawalan transformer dua atau tiga lilitan.

Keserasian Frekuensi dan Transformer

• Transformer Disokong: Dua-lilitan atau tiga-lilitan

• Frekuensi: 50 atau 60 Hz nominal

• Penjejakan Frekuensi:

• 40 hingga 65 Hz untuk 0.05 × CT < arus ≤ 1 × CT

• 5 hingga 65 Hz untuk arus > 1 × CT

• 2 hingga 65 Hz untuk voltan > 50% VT (pengesanan voltan diaktifkan)

Tetapan Peratusan Diferensial

• Pengambilan Arus Operasi: 0.05 hingga 1.00 × CT (langkah 0.01)

• Tahap Penurunan: 97 hingga 98% daripada pengambilan

• Julat Cerun 1: 15% hingga 100% (langkah 1)

• Julat Cerun 2: 50% hingga 100% (langkah 1)

• Titik Lutut Cerun-1 (KP): 1.0 hingga 20.0 × CT (langkah 0.1)

• Had Harmonik: 0.1 hingga 65.0% (langkah 0.1)

Masa Output Relay (ms)

• Masa Operasi Output Negeri Pepejal:

• Pengambilan < 1 × CT: 42 hingga 52

• 1 × CT < Pengambilan < 1.1 × Titik Lutut: 34 hingga 44

• Pengambilan > 1.1 × Titik Lutut: 26 hingga 36

• Masa Operasi Output Relay 2 hingga 5:

• Pengambilan < 1 × CT: 46 hingga 56

• 1 × CT < Pengambilan < 1.1 × Titik Lutut: 38 hingga 48

• Pengambilan > 1.1 × Titik Lutut: 30 hingga 40

---
