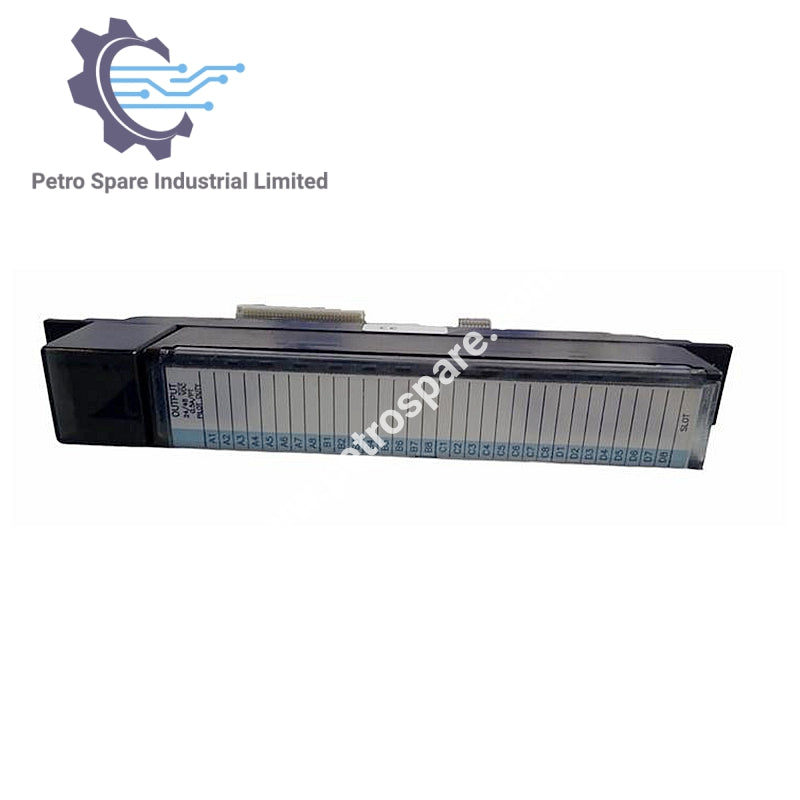

IC697MDL750

Gambaran Keseluruhan

• Model: IC697MDL750

• Jenis Produk: Modul Output Diskret

• Pengilang: GE Fanuc

• Voltan Berperingkat: 24 atau 48 volt DC

Spesifikasi

• Titik Output: 32, disusun dalam empat kumpulan terasing masing-masing 8 titik

• Arus Output: maksimum 0.5 amp setiap titik; maksimum 2 amp setiap kumpulan

• Julat Voltan Output: 20 hingga 60 volt DC

• Arus Inrush: maksimum 10 amp selama 20 ms

• Penurunan Voltan Output: maksimum 1 volt (2 ohm)

Prestasi

• Masa Respons:

  • Hidup: maksimum 1 ms

  • Mati: maksimum 1 ms

• Arus Kebocoran: maksimum 1 mA

Pengasingan dan Keperluan Kuasa

• Voltan Pengasingan:

  • 1500 volt (output ke backplane)

  • 500 volt (antara kumpulan)

• Penggunaan Kuasa Backplane: 0.25 amp dari bas DC 5V

---
