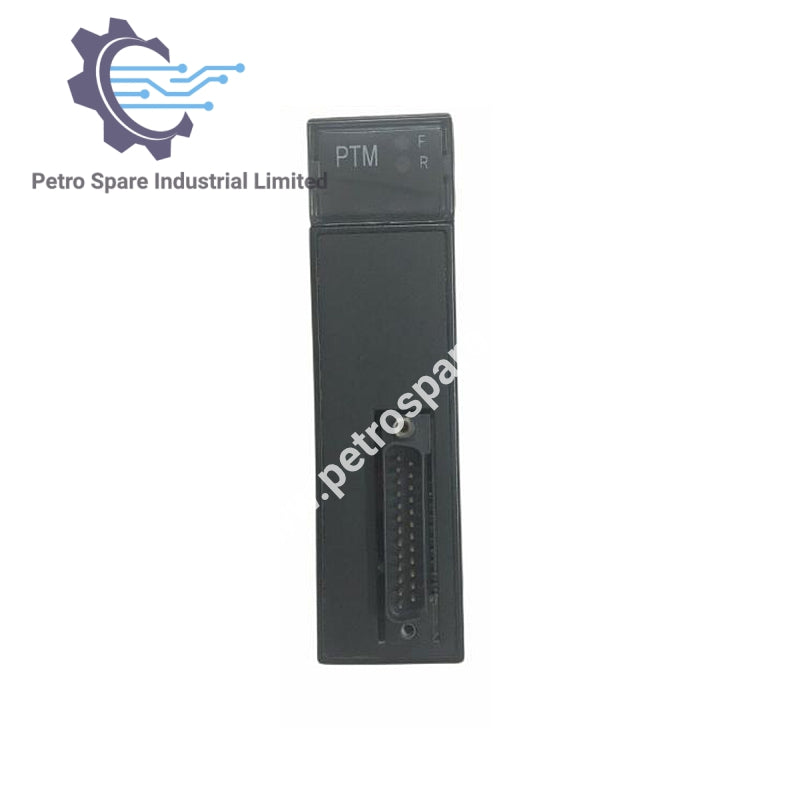

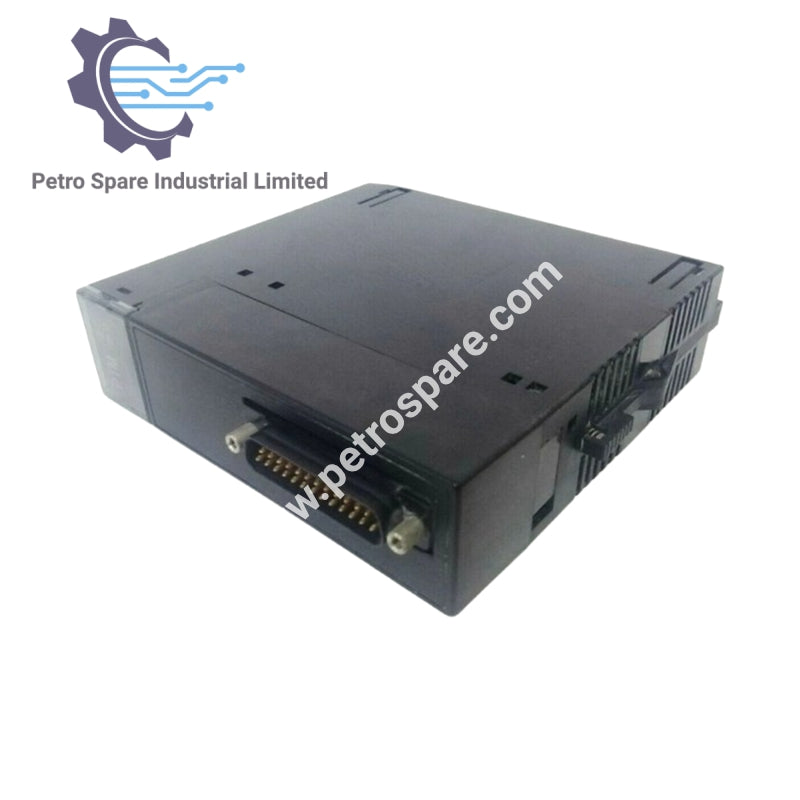

IC693PTM101

Gambaran Keseluruhan

IC693PTM101 adalah modul transduser kuasa untuk sistem PLC GE Fanuc Siri 90-30.

Maklumat Am

• Model: IC693PTM101

• Pengilang: GE Fanuc

• Komponen Termasuk: Modul pemprosesan, papan antara muka, kabel 1 meter

• Aplikasi: Laporan data, pemantauan kesalahan, kawalan beban, pengurangan caj permintaan

Spesifikasi Elektrik

• Julat Voltan Masukan: 10–120 VAC

• Julat Arus Masukan: 0–7.5 A RMS

• Julat Frekuensi: 35–70 Hz

• Penggunaan Kuasa Dalaman: 400 mA pada 5 VDC

Prestasi

• Kadar Pengiraan Data: 20 ms (50 Hz), 16.67 ms (60 Hz)

• Latensi Data: 15 ms (50 Hz), 16.67 ms (60 Hz)

• Analisis Tenaga & Kuasa: Kuasa aktif/reaktif setiap fasa, jumlah Watt, VAR, Watt-Saat, VAR-Saat, faktor kuasa (tingkap 15 minit, dikemas kini setiap saat)

Diagnostik & Penunjuk

• Kesihatan Modul: Penunjuk denyutan jantung

• Pemantauan Voltan/Arus: Pengukuran voltan fasa sah, polariti fasa, voltan, dan arus

---
