IC200MDL750E

Gambaran Keseluruhan

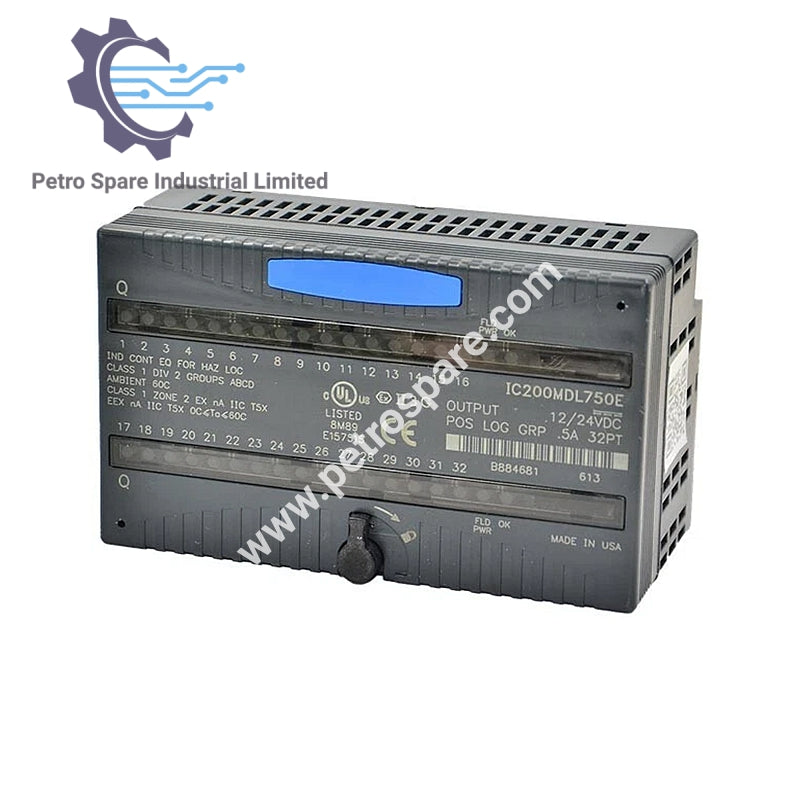

IC200MDL750E adalah modul output VersaMax oleh GE Fanuc dengan 32 titik output diskret yang dibahagikan kepada dua kumpulan 16. Ia menyokong output logik positif (penyumberan) untuk penukaran beban arus terus dan memerlukan bekalan kuasa luaran.

Ciri-ciri Elektrik

• Penggunaan Arus Backplane: Sehingga 90 mA pada 5 V

• Julat Voltan Operasi: 10.2 V DC hingga 30 V DC

• Voltan Nominal: 12 V atau 24 V DC (operasi 12 V memerlukan IC200MDL750B atau yang lebih baru)

• Jenis Output: Logik positif (penyumberan), isyarat on/off diskret

• Pengasingan: Pengasingan peringkat kumpulan (setiap kumpulan 16 titik diasingkan, tiada pengasingan titik)

Beban dan Pendawaian

• Penukaran Beban: Penukaran beban positif ke bekalan kuasa DC

• Terminal Pendawaian Medan: Setiap kumpulan 16 titik mempunyai terminal DC+ dan DC-

• Beban Induktif: Litar penindasan luaran disyorkan

---
