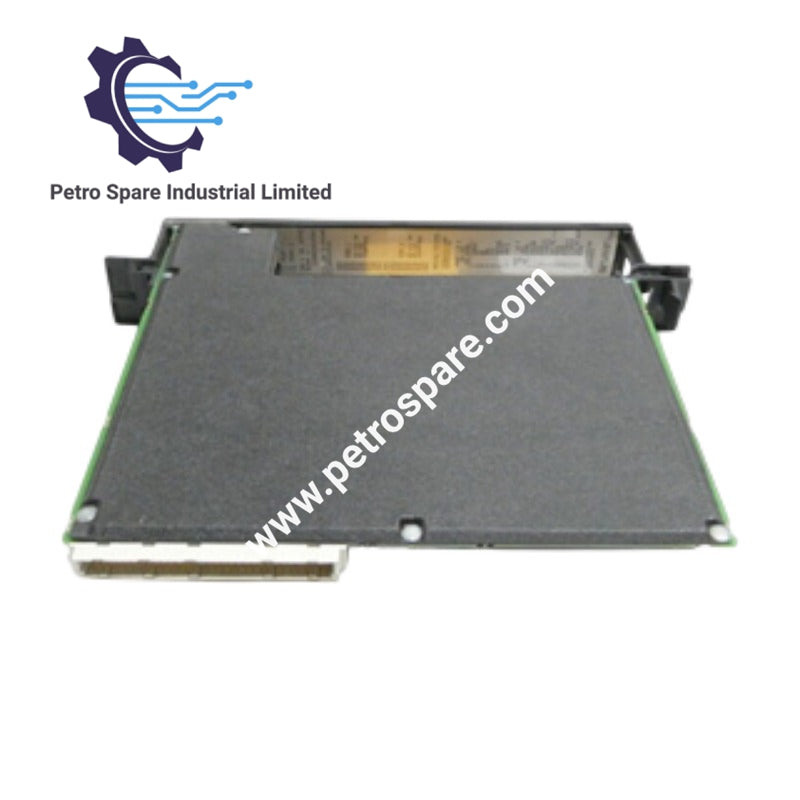

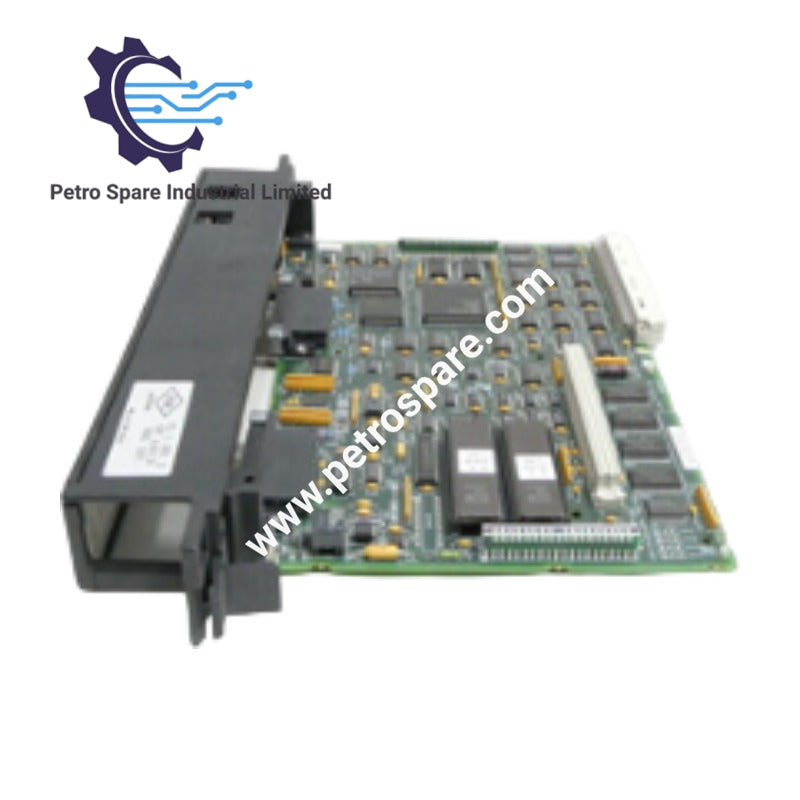

IC697ALG234

Gambaran Produk

IC697ALG234 adalah Modul Input Analog Voltan/Arus 4-Saluran untuk sistem PLC GE Fanuc Siri 90-70.

Spesifikasi Teknikal

• Saluran Input & Julat Isyarat: 4 saluran yang boleh dikonfigurasikan secara bebas menyokong input voltan ±10 V, ±5 V, 0–10 V, 0–5 V, 1–5 V, dan input arus ±20 mA, 0–20 mA, 4–20 mA

• Resolusi & Prestasi: Resolusi 14-bit (1/16,384), dengan masa penukaran kira-kira 1 ms setiap saluran dan masa kemas kini keseluruhan kira-kira 4 ms untuk semua saluran

• Ciri Elektrik: Impedans input voltan lebih besar daripada 1 MΩ; input arus biasanya menggunakan perintang ketepatan 250 Ω; penggunaan kuasa backplane kira-kira 1.2 A pada +5 V

• Pengasingan & Ketepatan: Pengasingan berterusan 1500 V RMS antara pendawaian lapangan dan sisi logik; ketepatan terkalibrasi lebih baik daripada 0.1% skala penuh pada 25°C; pekali suhu sekitar 20 ppm/°C

• Diagnostik & Antara Muka: Penunjuk panel hadapan untuk status modul, status kuasa lapangan, dan status konfigurasi; papan terminal boleh tanggal untuk memudahkan pendawaian dan penyelenggaraan

---
