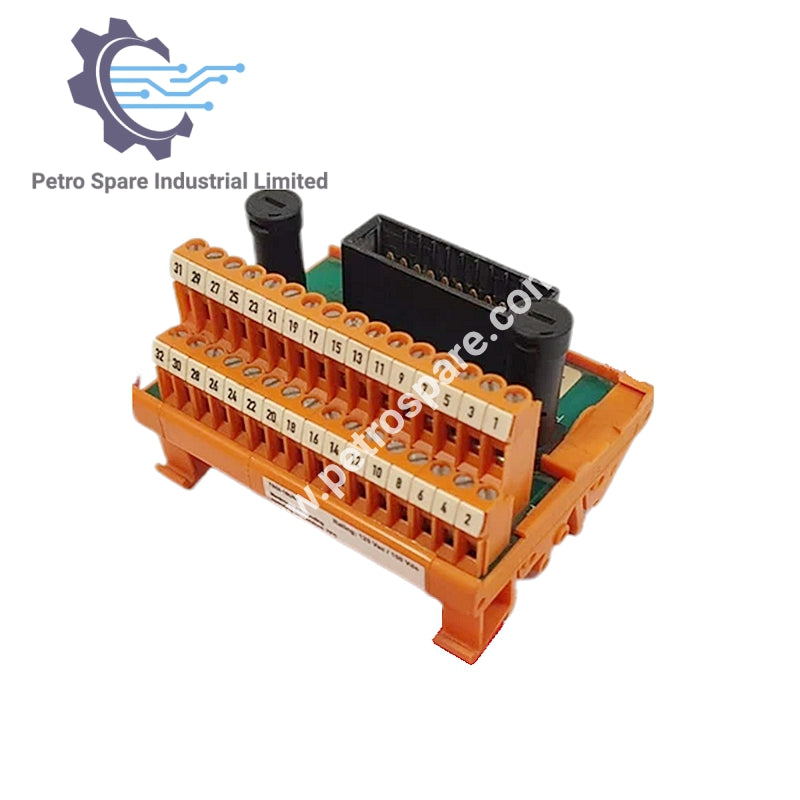

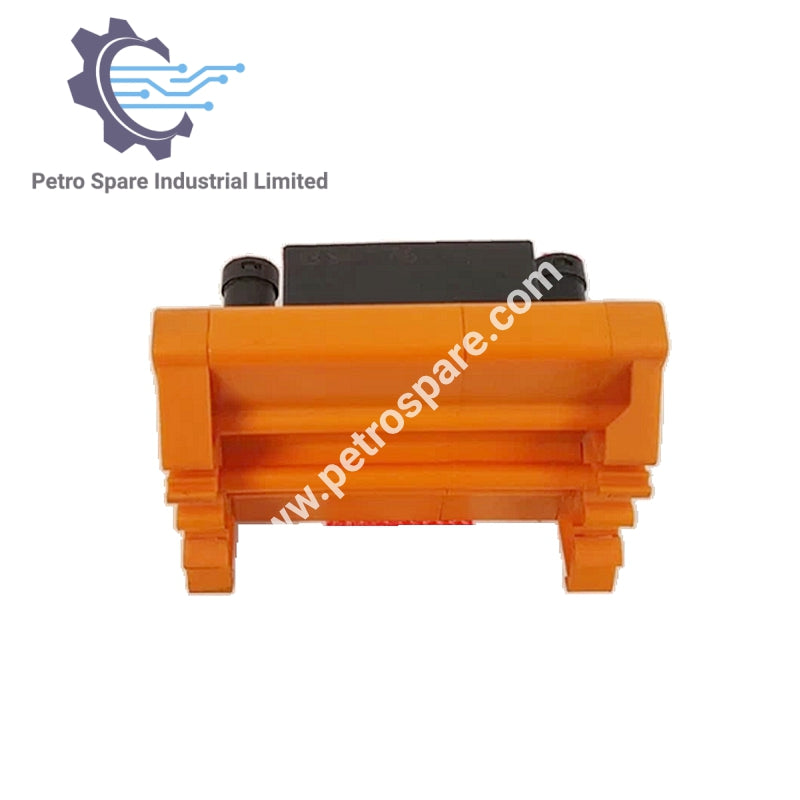

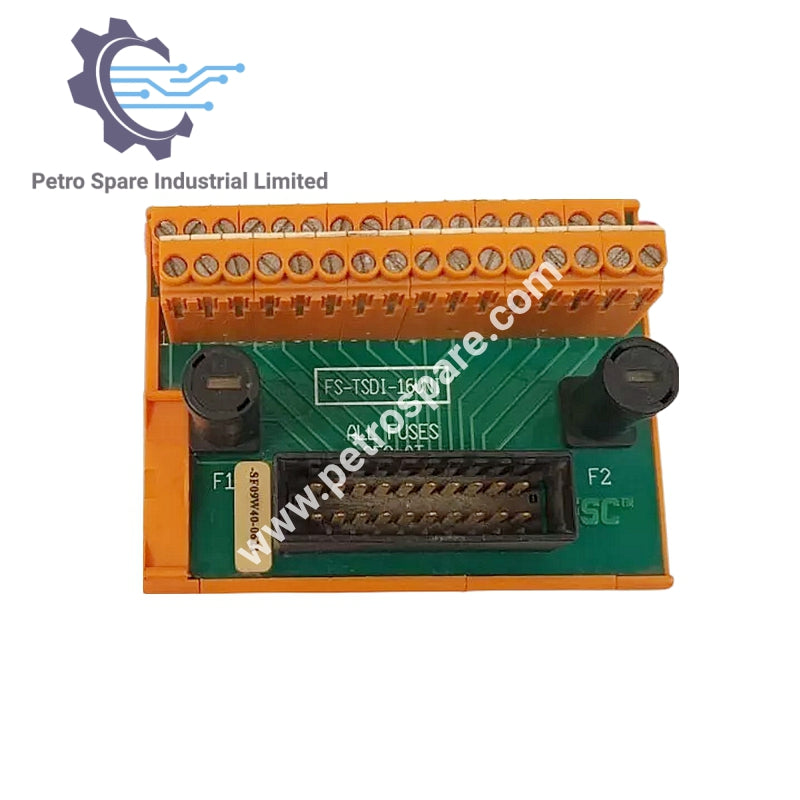

FS-TSDI-16UNI

Deskripsi

FS-TSDI-16UNI adalah Perhimpunan Terminal Medan (FTA) input digital selamat 16-saluran dari Honeywell, direka untuk input jenis NAMUR 24/48 V DC dalam sistem kawalan kritikal keselamatan.

Spesifikasi Input & Kuasa

• Bilangan Saluran: 16 (disusun dalam 2 kumpulan 8)

• Julat Voltan Input: 24/48 V DC

• Penarafan Voltan Maksimum:

  • 50 V DC (IEC 61010-1:1990, Kategori Lebih Voltan 3 – Jadual D.12)

  • 150 V DC (IEC 61010-1:1990, Kategori Lebih Voltan 2 – Jadual D.10)

• Voltan Maksimum Sebenar: Ditakrifkan oleh modul input yang disambungkan

Ciri Fizikal

• Dimensi Modul: 90 × 70 × 60 mm (P × L × T)

• Dimensi Modul (Imperial): 3.54 × 2.76 × 2.36 in

• Kesesuaian Rel DIN: TS32 / TS35 × 7.5

• Panjang Rel Digunakan: 91 mm (3.58 in)

Perlindungan & Penamatan

• Penarafan Fius: 250 mAT (bertindak perlahan)

• Dimensi Fius: 5 × 20 mm (0.2 × 0.79 in)

• Spesifikasi Terminal Skru:

  • Diameter Wayar Maks.: 2.5 mm² (AWG 14)

  • Panjang Penanggalan: 7 mm (0.28 in)

  • Tork Pengencangan: 0.5 Nm (0.37 ft-lb)

---
