FPNO-21

Gambaran Keseluruhan

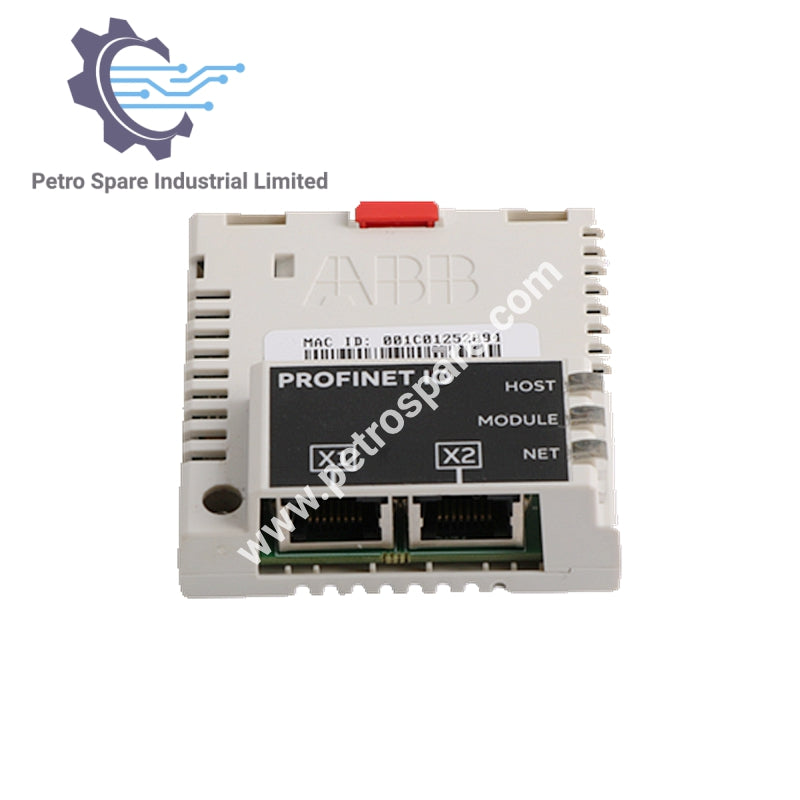

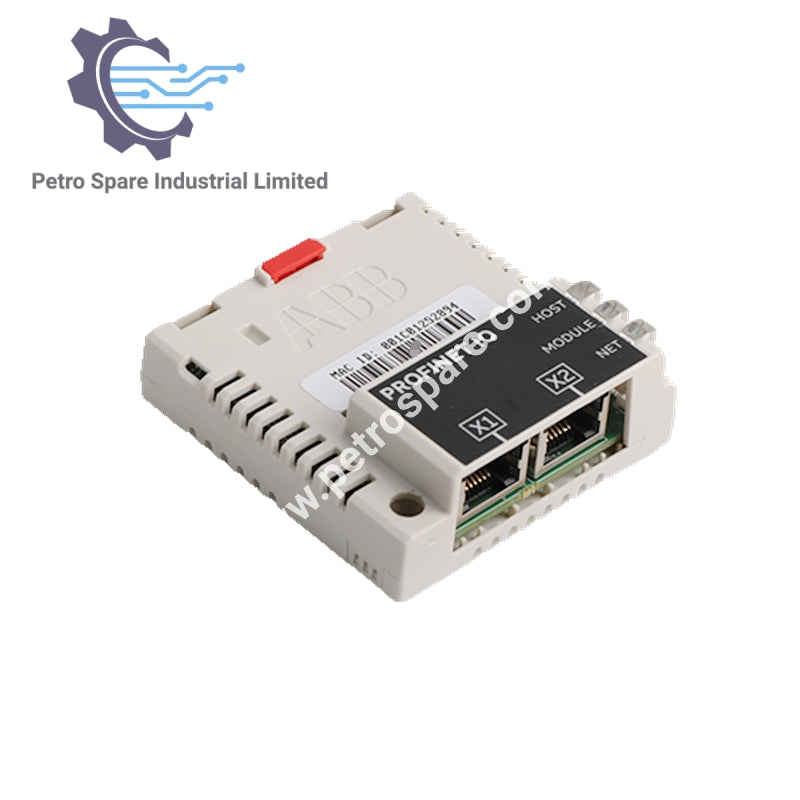

FPNO-21 adalah modul penyesuai fieldbus PROFINET oleh ABB, direka untuk integrasi ke dalam unit kawalan pemacu.

Pemasangan & Perlindungan

• Pemasangan: Slot pilihan pada unit kawalan pemacu

• Darjah Perlindungan: IP20

• Penunjuk: 3 LED dwawarna (HOST, MODULE, NETWORK/NET)

Sambungan

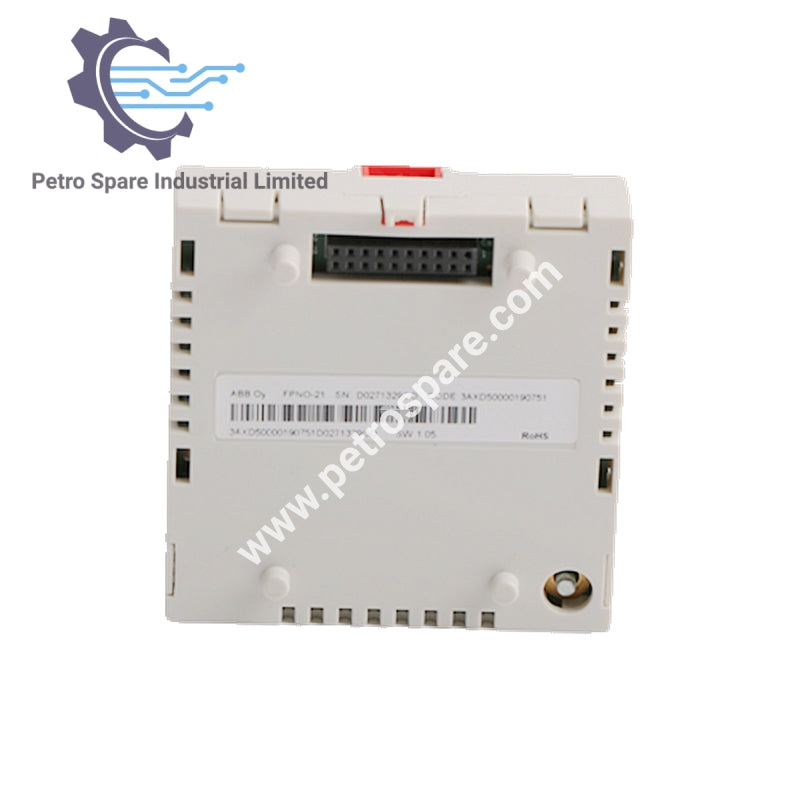

• Penyambung: 20-pin ke pemacu, RJ-45 untuk Ethernet (X1), RJ-45 untuk rantai modul (X2)

• Bekalan Kuasa: +3.3 V ±5%, maks 400 mA (dari pemacu)

Keserasian Ethernet

• Standard: IEEE 802.3 / 802.3u

• Kelajuan: 10/100 Mbps, Rundingan automatik dan Auto-MDIX

• Medium: CAT5e/6 S/FTP, S/STP, SF/FTP

• Panjang Segmen Maksimum: 100 m

Komunikasi

• Protokol: PROFINET IO

• Sambungan: 3

• Jenis Siri: Separuh-dupleks atau penuh-dupleks

---
