FBM237 P0914XS

Gambaran Keseluruhan

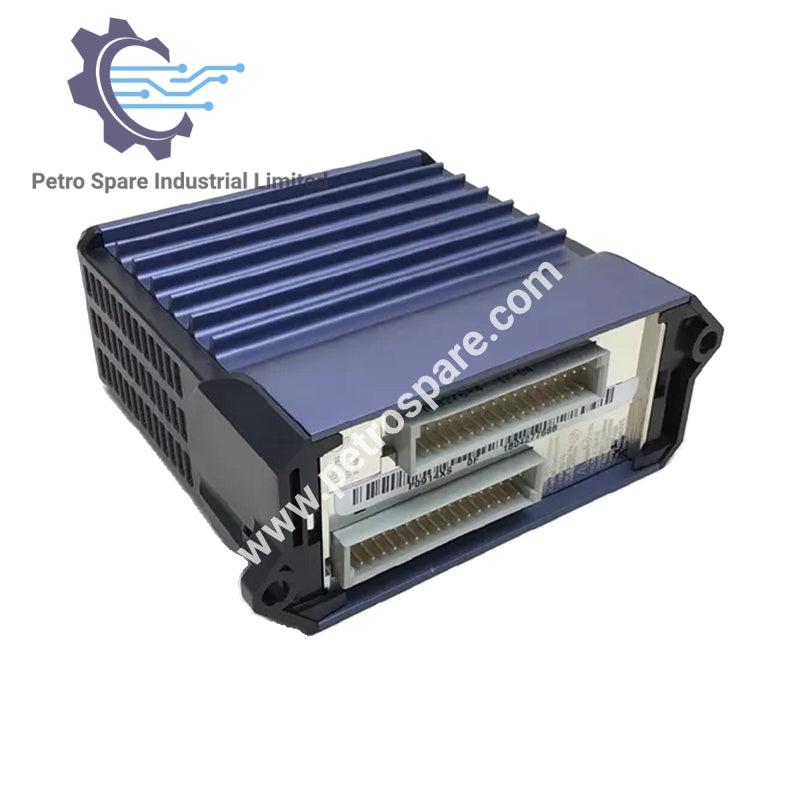

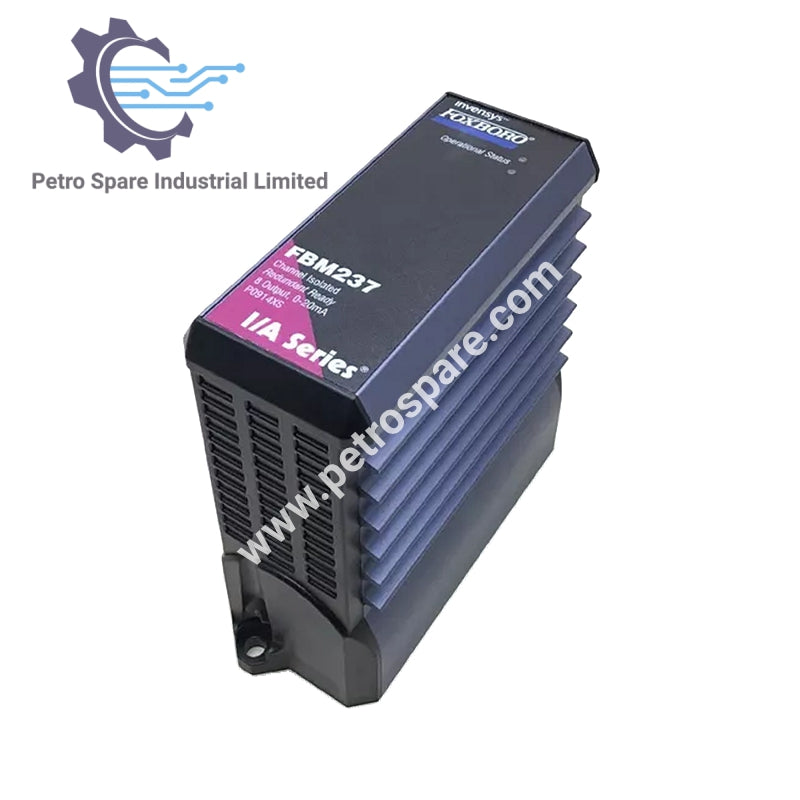

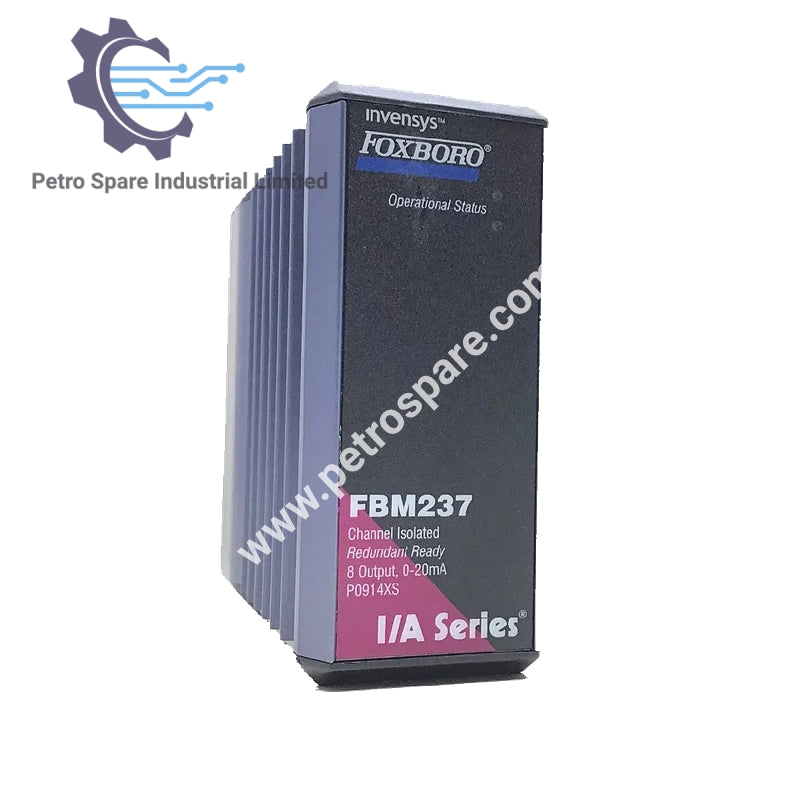

Foxboro FBM237 P0914XS adalah modul output analog 0 hingga 20 mA yang menampilkan 8 saluran output terasing untuk kawalan proses yang boleh dipercayai.

Nombor Bahagian

• MODUL FBM237：P0914XS

Output

• Saluran: 8 terasing, 20 mA DC
• Ketepatan: ±0.05% Julat (antara 0.1 mA dan 20 mA)
  • Koefisien Suhu: ±50 ppm/°C
• Beban Output: 750 Ω (maksimum)
• Lewat Pemprosesan Output: 30 ms (maksimum)
• Julat Output: 0 hingga 20.4 mA DC
• Resolusi: 13 bit

Keperluan Kuasa

• Voltan Masukan: 24 V DC (+5%, -10%)
• Penggunaan Kuasa: 7 W (maksimum pada 24 V DC)
• Penyerapan Haba: 5 W (maksimum pada 24 V DC)

Keadaan Operasi

• Suhu (Modul): -20 hingga +70°C (-4 hingga +158°F)
• Suhu (Pemasangan Penamatan):
  • PVC: -20 hingga +50°C (-4 hingga +122°F)
  • PA: -20 hingga +70°C (-4 hingga +158°F)
• Kelembapan Relatif: 5 hingga 95% (tidak mengembun)
• Ketinggian: -300 hingga +3,000 m (-1,000 hingga +10,000 kaki)

Berat

• Modul: 284 g (lebih kurang 10 oz)
• Pemasangan Penamatan:
  • Pemampatan: 181 g (lebih kurang 0.40 lb)
  • Ring Lug: 249 g (lebih kurang 0.55 lb)

Dimensi

• Tinggi: 102 mm (4 in), 114 mm (4.5 in dengan lug pemasangan)
• Lebar: 45 mm (1.75 in)
• Dalam: 104 mm (4.11 in)

---
