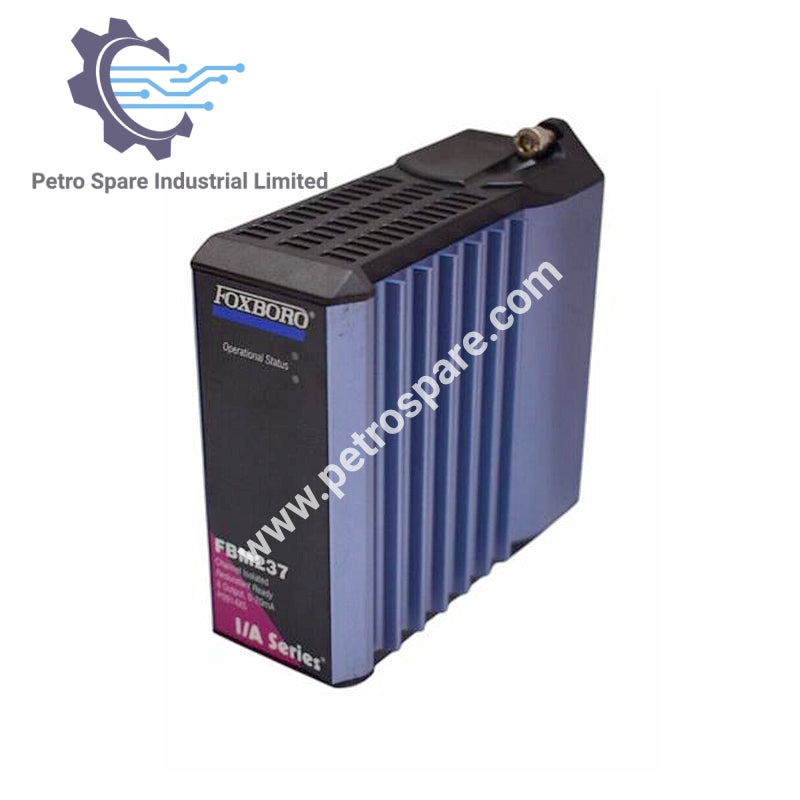

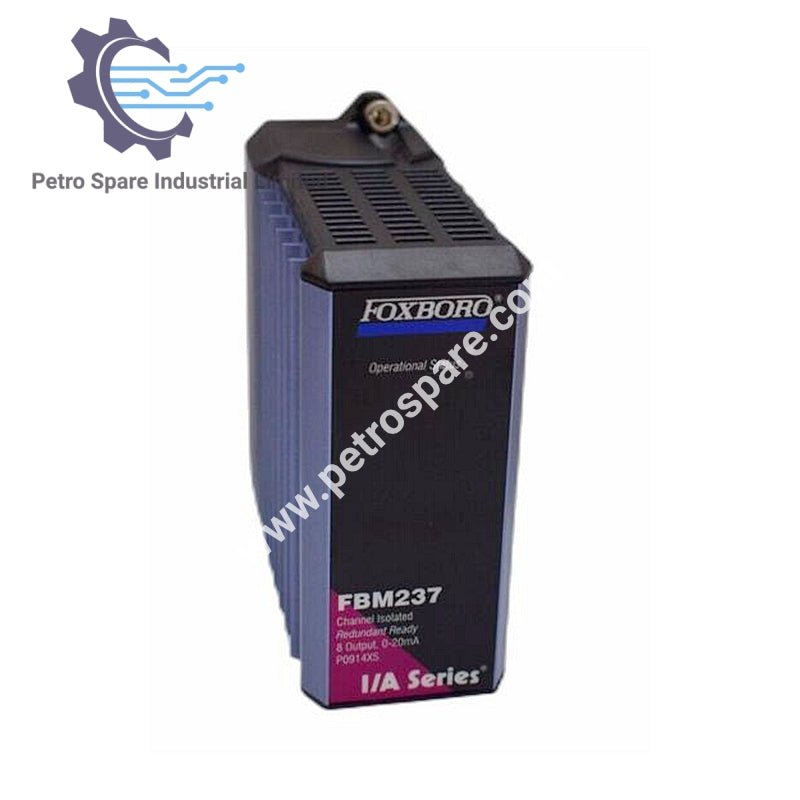

FBM237 RH914XS

Gambaran Keseluruhan

FBM237 RH914XS adalah modul output 0 hingga 20 mA Foxboro (Berlebihan) yang direka untuk kawalan output analog yang tepat dan bebas dalam sistem automasi industri.

Saluran Output

• Bilangan saluran: Lapan saluran output analog 20 mA DC, diasingkan dan bebas

• Pasangan berlebihan: Disambungkan melalui penyambung I/O lapangan biasa; tidak diasingkan antara satu sama lain

• Ketepatan: ±0.05% daripada julat (0.1–20 mA)

• Koefisien suhu: ±50 ppm/°C

• Beban output: maksimum 750 Ω

• Lewat pemprosesan output: maksimum 30 ms

• Julat output: 0 hingga 20.4 mA DC

• Resolusi: 13 bit

Keserasian Protokol HART

• Menyokong HART: Saluran memenuhi keperluan impedans untuk peranti HART impedans tinggi; boleh digunakan dalam gelung HART tanpa mengganggu komunikasi peranti lapangan

Spesifikasi Mekanikal

• Berat modul: 185 g

• Tinggi: 102 mm (114 mm dengan lug pemasangan)

• Lebar: 45 mm

• Kedalaman: 104 mm

Nombor Bahagian

• Modul FBM237: RH914XS

---
