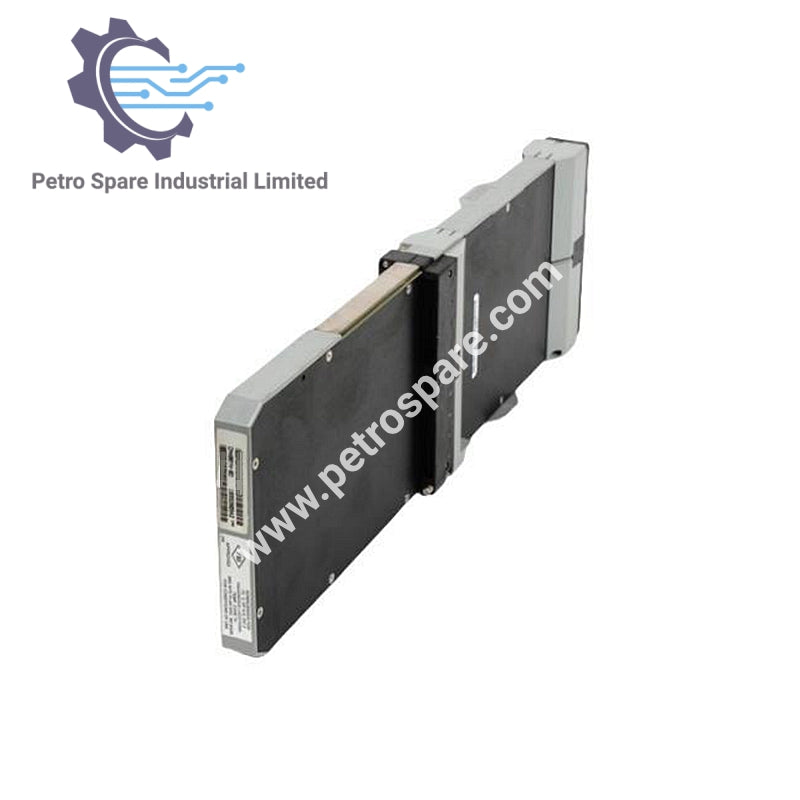

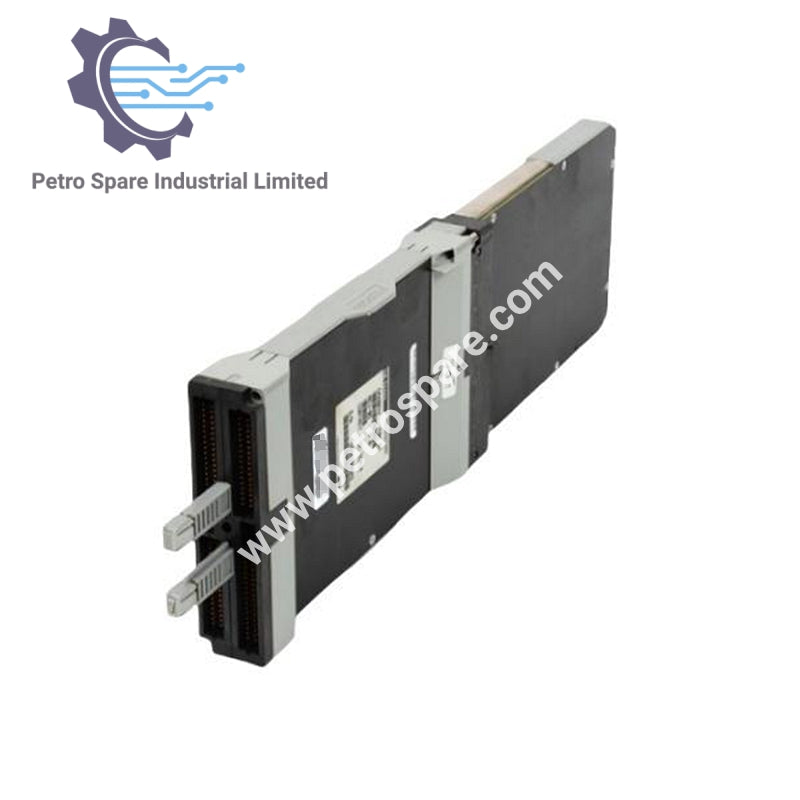

CM400YH FBM07

Gambaran Keseluruhan

• Nombor Model: CM400YH FBM07

• Jenis: Modul Antara Muka Input Sentuhan/DC

• Saluran Input: 16 saluran bebas

Kuasa & Haba

• Julat Voltan Masukan (Redundan): 26 hingga 42 V DC

• Penggunaan Maksimum (Modul Utama Sahaja): 7 W

• Penggunaan Maksimum (Modul Utama + Pengembangan): 12 W

• Disipasi Haba Maksimum (Modul Utama Sahaja): 12 W

• Disipasi Haba Maksimum (Modul Utama + Pengembangan): 22 W

Pengecam & Sambungan

• Pengecam Status Operasi: 2 LED (1 merah, 1 hijau)

• Status Saluran Input: 16 LED (1 setiap saluran)

• Sambungan Penamatan Lapangan:

• Blok Wayar Diskret: 32 terminal skru-kepit (2 blok dengan 16 terminal setiap blok)

• Blok Penyambung Palam: Penyambung 34-pin (serasi dengan Burndy MSD 34 PM 118, PM 124, PM 824)

• Blok Sambungan Terus: 32 terminal skru-kepit

Pengasingan & Penapis

• Pengasingan: 1250 V AC dikenakan selama 1 minit antara mana-mana saluran dan bumi (ground)

• Masa Penapis: Boleh dikonfigurasikan (4, 8, 16, atau 32 ms)

Komunikasi

• Melalui: Redundant Fieldbus (Modul utama sahaja)

---
