1794-TBN

Gambaran Keseluruhan

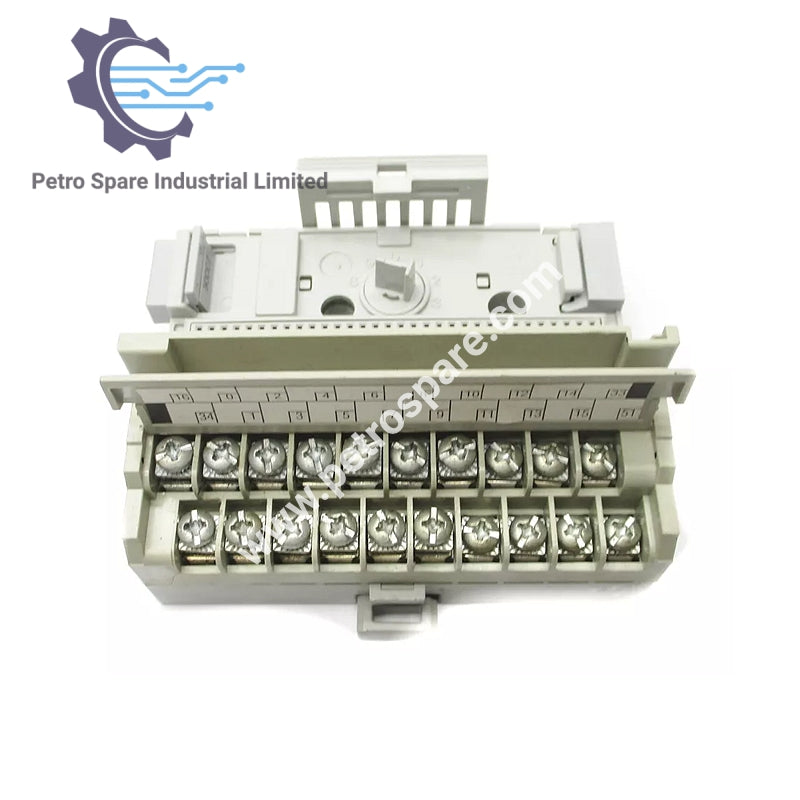

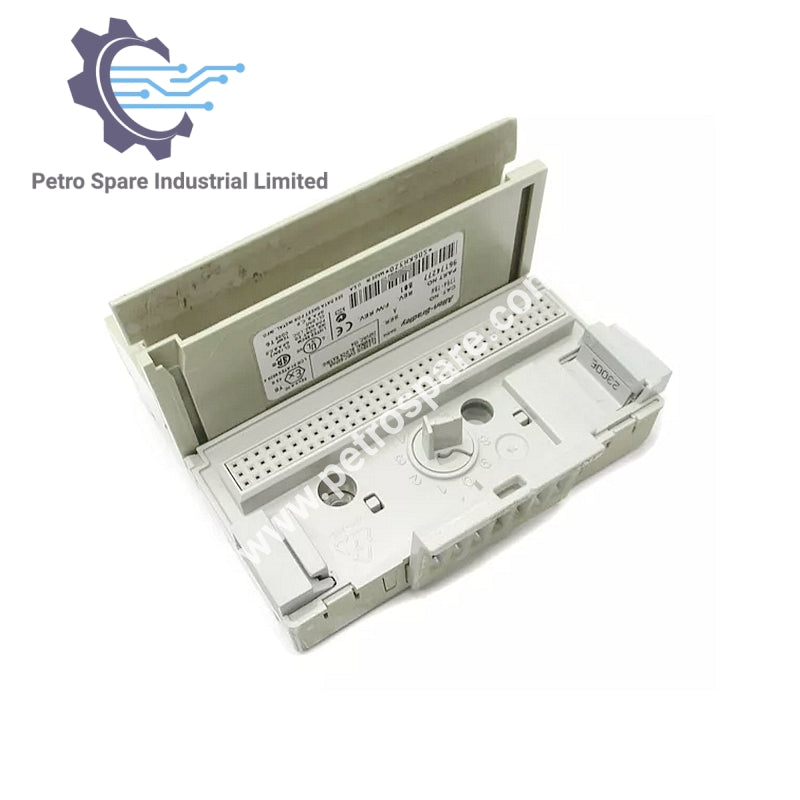

Allen-Bradley 1794-TBN adalah Unit Asas Terminal Flex I/O yang direka untuk integrasi I/O yang cekap dengan penarafan elektrik 250V AC/DC, menawarkan pengendalian arus yang boleh dipercayai untuk aplikasi industri.

Spesifikasi Elektrik & Mekanikal

• Penarafan Voltan: 24V DC/AC, 120V DC/AC, 230V DC/AC

• Julat Voltan Bekalan (Maks.): 250V DC/AC, 50/60Hz, 10A

• Voltan Pengasingan: 250V Maksimum berterusan.

• Tork Skru Terminal: 1.4 Nm

• Saiz Wayar: 0.34-3.3 mm² (22-12 AWG)

• Penarafan FLEXBUS: 5V DC, 640 mA

• Penarafan Terminal V/COM: 250V DC/AC pada 50-60 Hz, arus 10A

Keadaan Persekitaran

• Penarafan Suhu: -20 hingga 70°C (-4 hingga 158°F)

• Suhu Penyimpanan: -40 hingga 85°C (-40 hingga 185°F)

• Kelembapan: 5-95% kelembapan relatif tanpa kondensasi

• Sijil: CE, CSA, C-TICK, CUL, GOST, KC, MARINE, disahkan UL

Dimensi

• Dimensi: 94 x 94 x 69 mm (3.7 x 3.7 x 2.7 in)

Maklumat Tambahan

• Terminal Biasa: 2

• Terminal +Voltan: 2

• Gaya Penamatan Wayar: Pengapit skru gaya NEMA dengan penutup untuk 10 pendawaian I/O

• Kod Suhu: T4A (Amerika Utara), IEC T4

---
