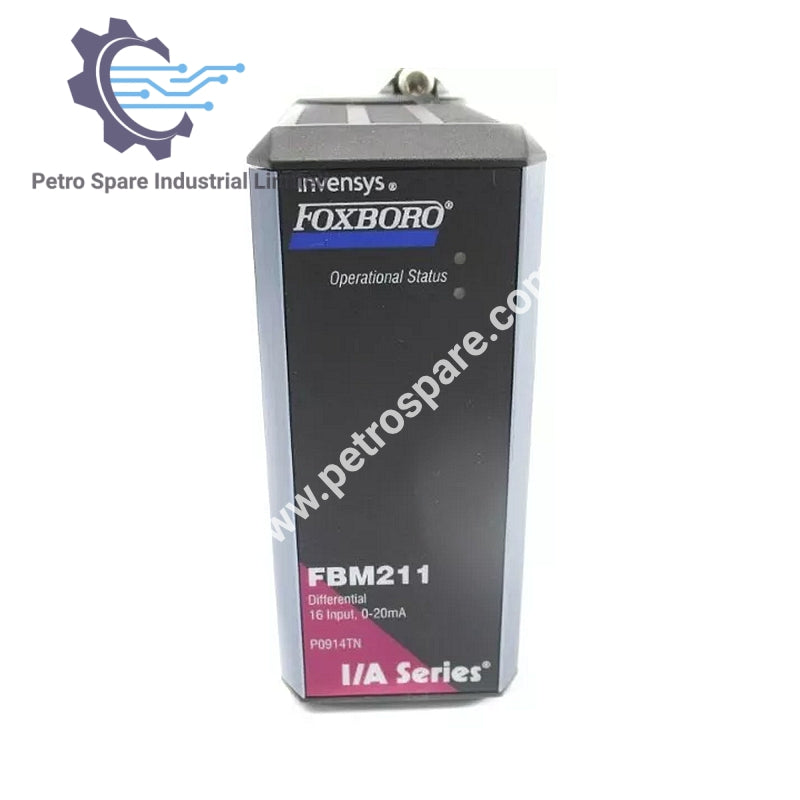

FBM211

Gambaran Keseluruhan

FBM211: Modul Input 0 hingga 20 mA dengan 16 kumpulan saluran yang terasing dan bebas.

Spesifikasi Masukan

• Saluran: 16 saluran input yang terasing dan bebas.

• Julat Input (setiap saluran): 0 hingga 20.4 mA dc (arus dihadkan kepada 33 mA).

• Ketepatan: ±0.03% julat.

• Koefisien Ketepatan Suhu: ±50 ppm/°C.

• Penukaran Isyarat: Penukaran isyarat A/D menggunakan penukar Sigma-Delta berbilang saluran bagi setiap saluran.

• Tempoh Integrasi: Boleh dikonfigurasi melalui perisian.

• Penolakan Mod Umum: >100 dB pada 50 atau 60 Hz.

• Penolakan Mod Normal: >35 dB pada 50 atau 60 Hz.

• Impedans Input: 61.9 Ω nominal.

Pemasangan Kabel Peranti Lapangan

• Jarak: Jarak maksimum bergantung pada voltan pematuhan, gauge wayar, dan penurunan voltan pada peranti lapangan.

Perlindungan Bekalan Kuasa

• Perlindungan Bekalan Kuasa Gelung: Setiap saluran mempunyai had arus dan voltan terkawal apabila digunakan dengan TA RH916BT atau P0916BU, mengehadkan arus litar pintas kepada 35 mA. Jika litar had arus gagal, arus dihadkan kepada kira-kira 385 mA.

Keadaan Persekitaran

• Suhu Operasi

• Modul: -20 hingga +70°C (-4 hingga +158°F)

• Perhimpunan Penamatan - PVC: -20 hingga +50°C (-4 hingga +122°F)

• Pemasangan Penamatan - PA: -20 hingga +70°C (-4 hingga +158°F)

• Suhu Penyimpanan

• Perhimpunan Penamatan - PA: -40 hingga +70°C (-40 hingga +158°F)

• Kelembapan: 5 hingga 95% (tidak mengembun)

Berat dan Dimensi

• Berat Modul: 284 g (10 oz) anggaran.

• Berat Perhimpunan Penamatan: Pemampatan: 272 g (0.60 lb) anggaran.

• Dimensi Modul:

• Tinggi: 102 mm (4 in), 114 mm (4.5 in) termasuk lug pemasangan

• Lebar: 45 mm (1.75 in)

• Kedalaman: 104 mm (4.09 in)

---
