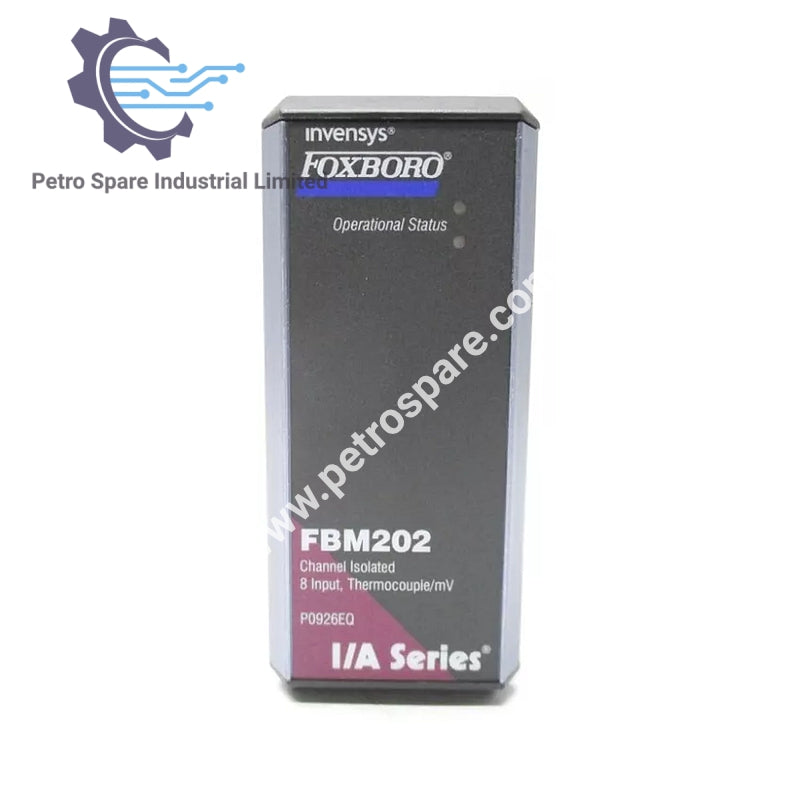

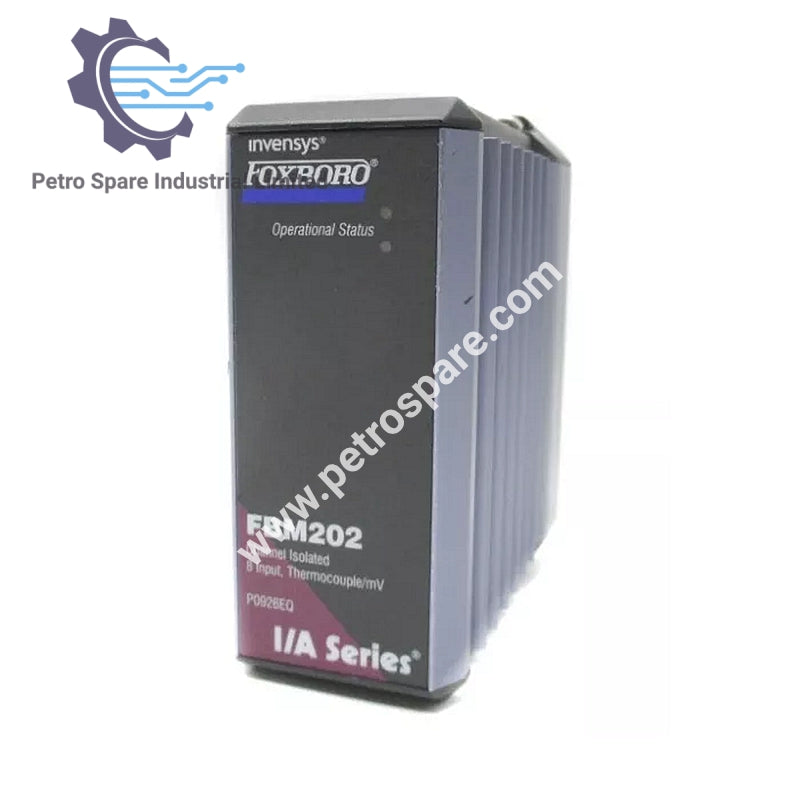

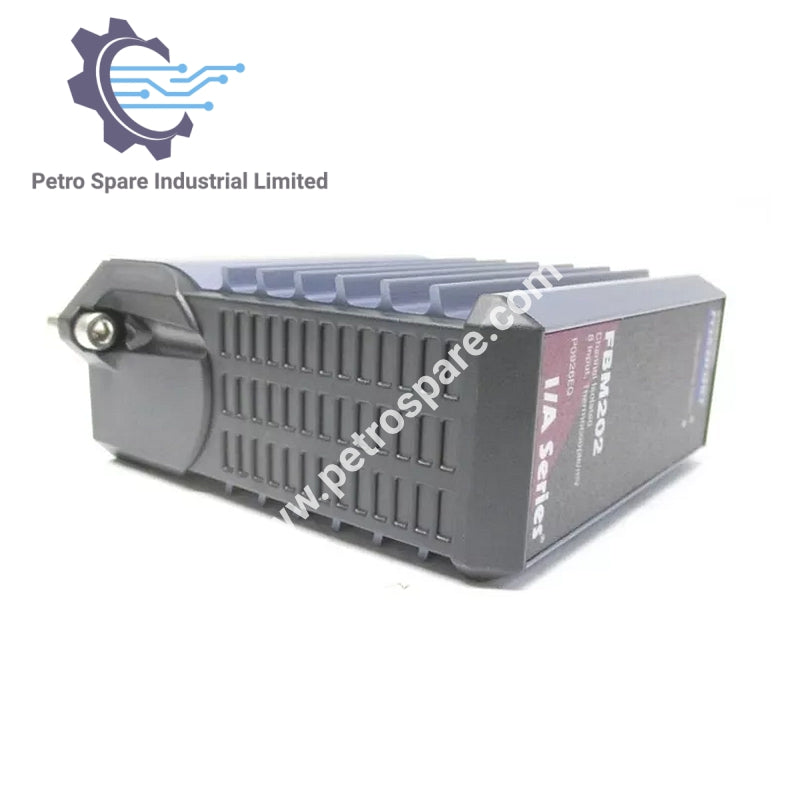

FBM202

Gambaran Keseluruhan

FBM202: Modul Input Termokopel/mV direka untuk pengukuran suhu dan input millivolt yang tepat.

Ketepatan

• Input Millivolt: ±0.03% julat (±27 µV) pada 25°C.

• Saluran RTD: ±0.03% julat.

• Keserasian Sambungan Rujukan RTD: ±0.25°C.

• Keserasian Termokopel: ±0.25°C.

• Koefisien Suhu Ketepatan: ±50 ppm/°C.

• Ketepatan Pengukuran Sambungan Rujukan RTD: ±0.50°C (dengan pemasangan penamatan yang dibekalkan Foxboro).

• Impedans Input Diferensial: 10 MΩ.

• Voltan Mod Umum: Sehingga 30 V ac atau 60 V dc.

Keperluan Kuasa

• Julat Voltan Input (Redundan): 24 V dc, +5%, -10%.

• Penggunaan: 3 W (maksimum).

• Penyerapan Haba: 3 W (maksimum).

Berat dan Dimensi

• Berat Modul: 284 g (10 oz) lebih kurang.

• Berat Pemasangan Penamatan:

• Pemampatan (Untuk TA Dipasang Rel DIN): 159 g (0.35 lb)

• Pemampatan (Untuk TA Dipasang Plat Asas): 245 g (0.57 lb)

• Cincin Lug: 204 g (0.45 lb).

• Dimensi Modul:

• Tinggi: 102 mm (4 in), 114 mm (4.5 in) termasuk lug pemasangan

• Lebar: 45 mm (1.75 in)

• Kedalaman: 104 mm (4.11 in)

---
