DS200PTCTG1BAA

Gambaran Keseluruhan Produk

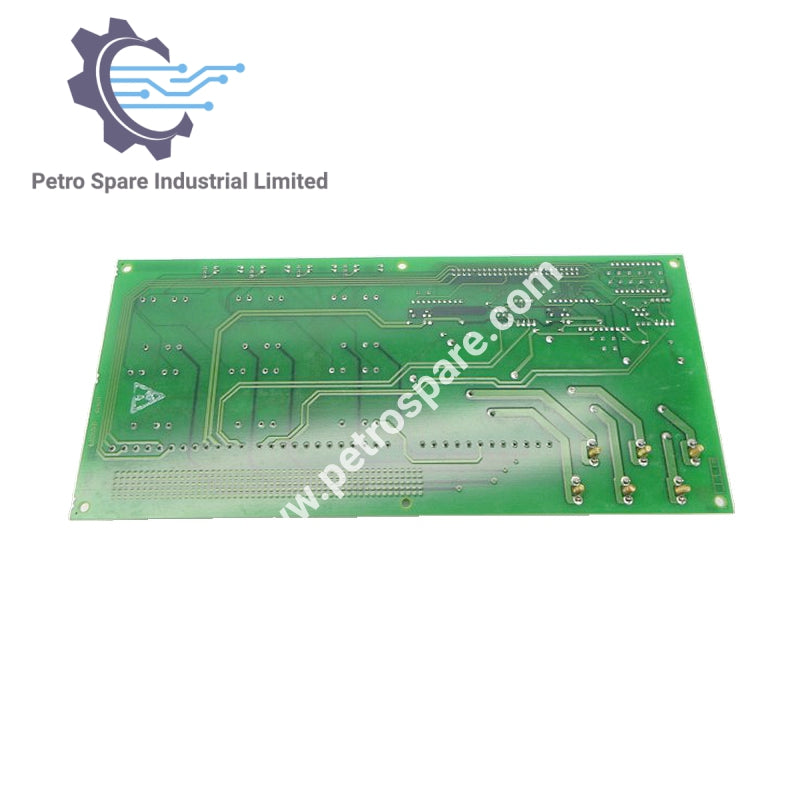

The GE DS200PTCTG1BAA adalah kad penyegar isyarat yang direka untuk Siri Mark V. Ia berfungsi sebagai antara muka transformer potensi/transformer arus, menimbang dan mengasingkan isyarat PT dan CT sambil menyokong input dan output voltan rendah tambahan untuk sistem pemanduan.

Penerangan Fungsi

• Keserasian Siri: Mark V

• Fungsi: Menimbang dan mengasingkan isyarat PT dan CT; menyediakan I/O tambahan untuk isyarat pemanduan voltan rendah

• Komponen Berkaitan: Papan TCCB menerima transformer pengasingan sekunder melalui penyambung JKK

• Komponen Had Voltan: Termasuk penyearah, kapasitor, diod, dan litar bersepadu

Ciri-ciri Perkakasan

• Blok Terminal: 1 blok dengan terminal untuk 72 wayar isyarat

• Penyambung: 1 × penyambung 50-pin

• Jenis Papan: PCB dua sisi dengan komponen di kedua-dua permukaan

• Ciri Pemasangan: Tepi berbentuk dengan tab/potongan untuk pemasangan

• Elemen Tambahan:

  • Lubang yang dibor kilang dengan cincin konduktif

  • Rintangan berwayar lilit

  • Penunjuk LED hijau tunggal

  • Kapasitor voltan tinggi

  • Kod pengecaman bercetak

---
