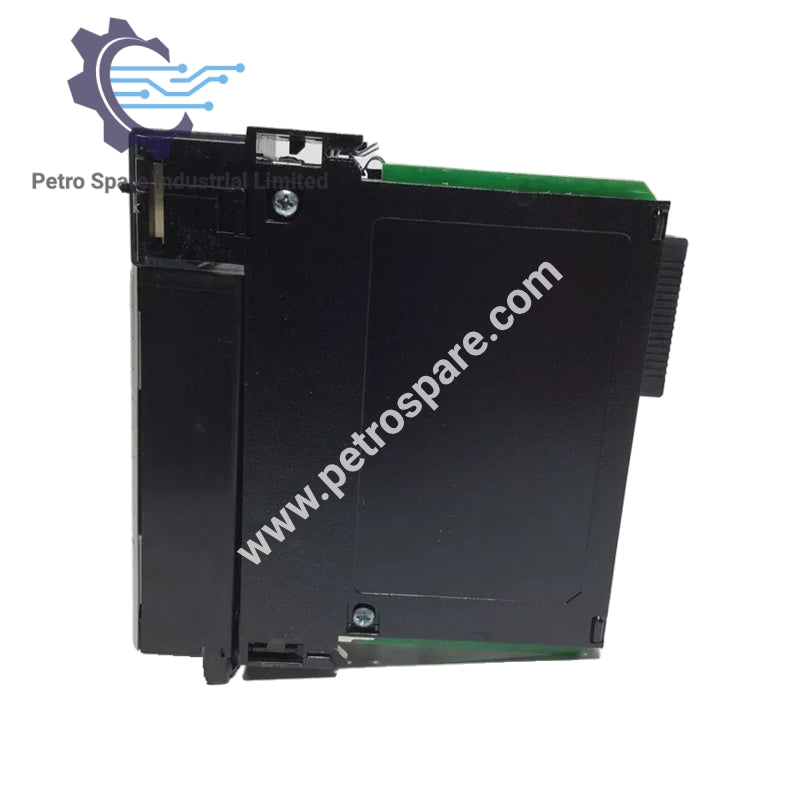

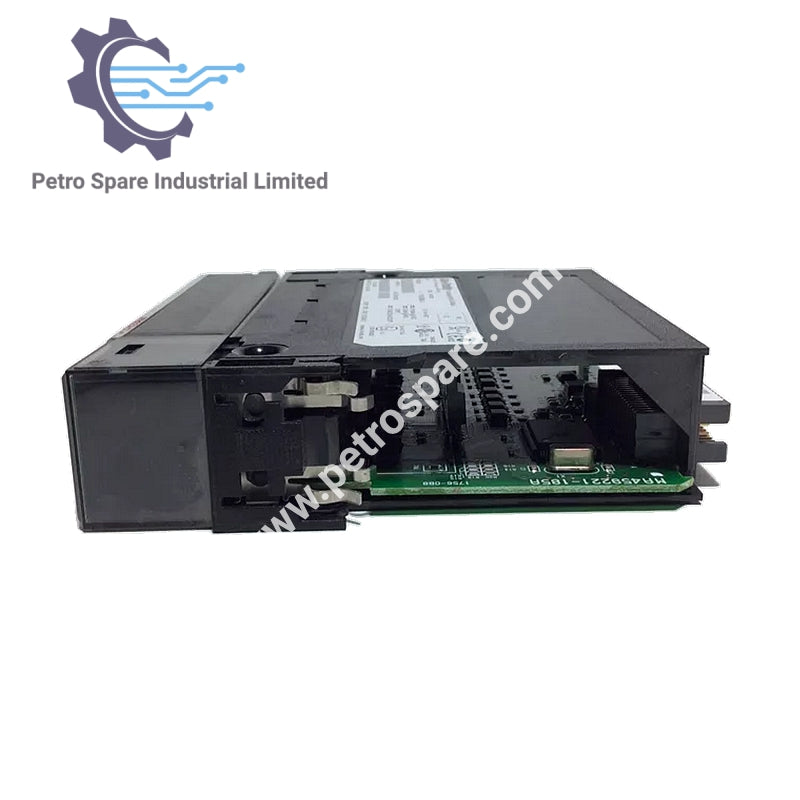

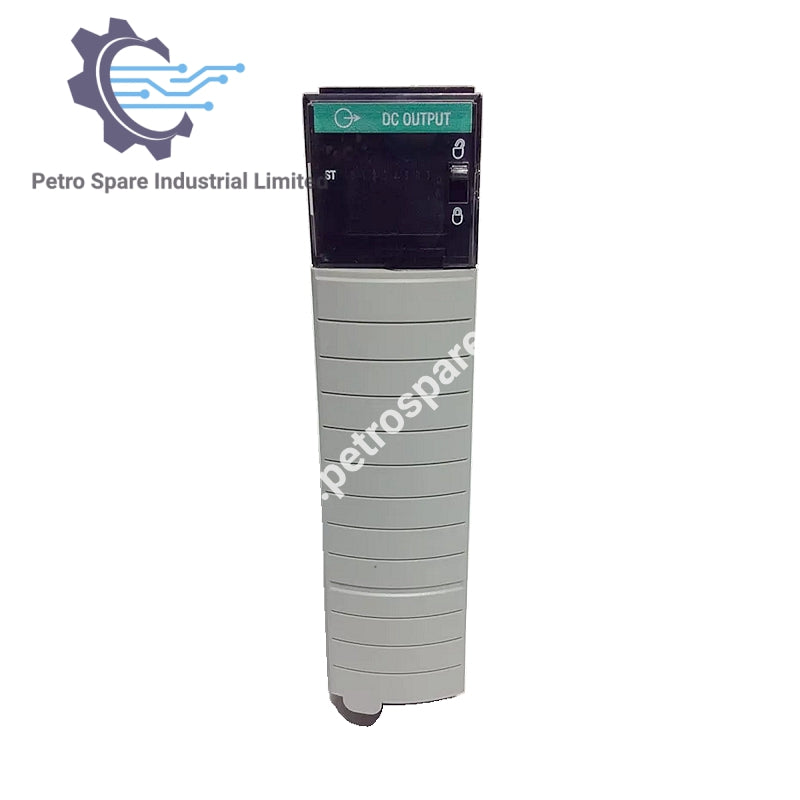

1756-OB8

Deskripsi

1756-OB8 adalah modul output DC digital dari siri ControlLogix, menawarkan 8 output dengan julat voltan 10-30 VDC. Ia direka untuk digunakan dalam aplikasi automasi industri, menyediakan kawalan output yang boleh dipercayai.

Maklumat Am

• Jenis Modul: modul output DC digital

• Siri: ControlLogix

• Bilangan Output: 8

Spesifikasi Elektrik

• Voltan Output: 24 VDC

• Julat Voltan Output: 10-30 VDC

• Arus setiap Titik: 2 A pada 60°C (140°F)

• Arus Maksimum setiap Modul: 8 A pada 60°C (140°F)

Spesifikasi Isyarat

• Lewat Isyarat (peralihan ON): 1 ms maks

• Lewat Isyarat (peralihan OFF): 2 ms maks

Penggunaan Kuasa

• Arus Backplane (5.1VDC): 165 mA

• Arus Backplane (24VDC): 2 mA

• Jumlah Kuasa Backplane: 0.89 W

• Penyerapan Kuasa (Maks): 2.5 W pada 60°C

Ciri-ciri Tambahan

• Blok Terminal Boleh Tanggal (RTB): 1756-TBNH, 1756-TBSH

• Voltan Pengasingan: 50 VDC berterusan

Konfigurasi Output

• Bilangan Kumpulan Output: 2

• Bilangan Saluran setiap Kumpulan: 4

---
