3664

Gambaran Keseluruhan

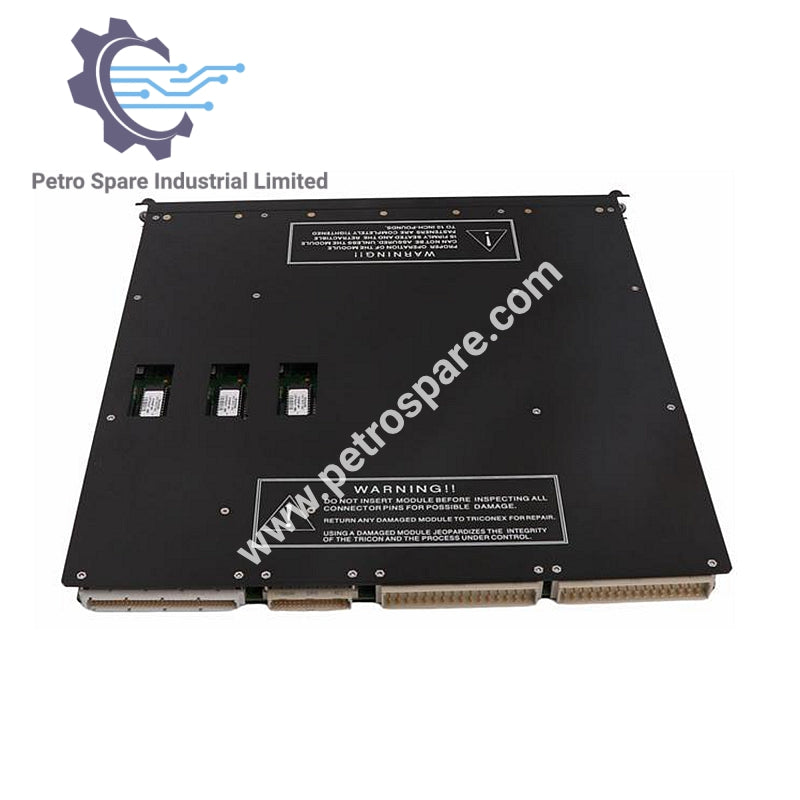

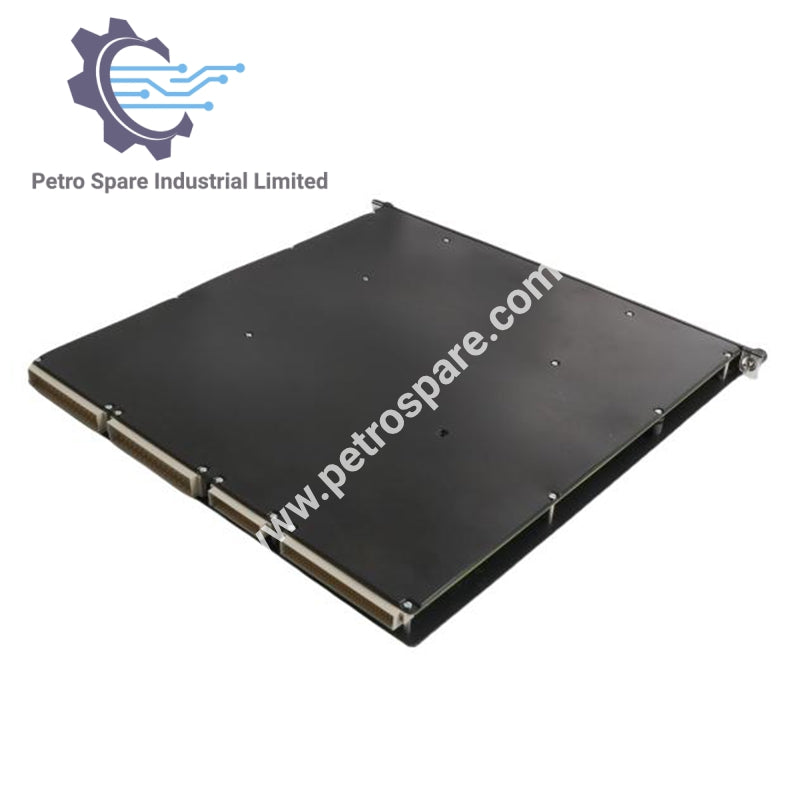

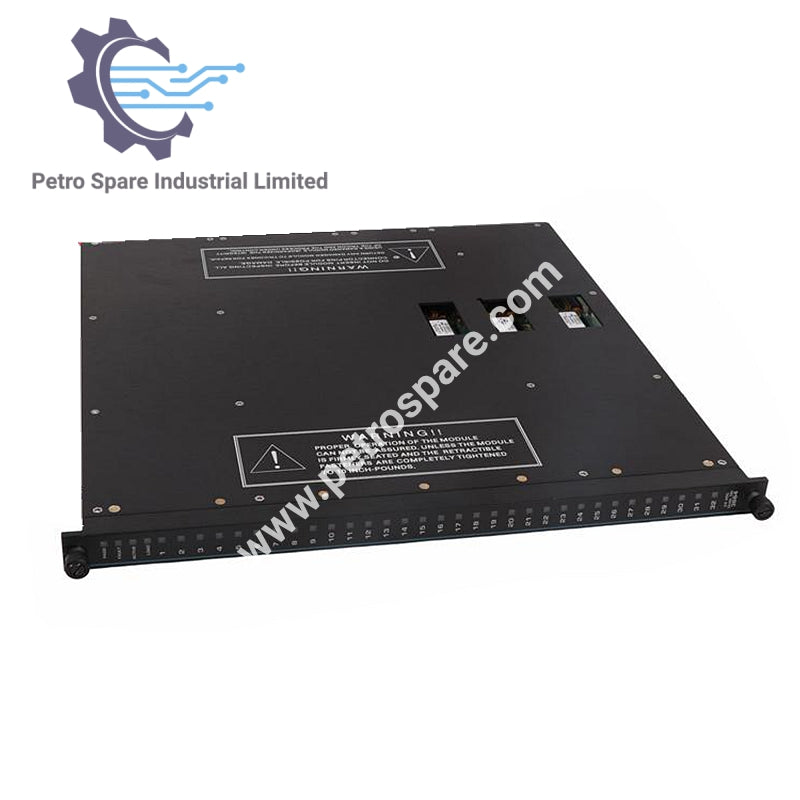

The 3664 adalah Modul Output Digital Triconex yang direka untuk output opto-terasing, berkongsi dengan 32 isyarat, sesuai untuk program kawalan de-energize-to-trip.

Ciri-ciri Output

• Voltan Nominal: 24 VDC

• Julat Voltan: 16-30 VDC

• Voltan Maksimum: 36 VDC

• Jatuh Voltan: < 1.5 VDC, tipikal

• Penarafan Arus, Maksimum: 2A setiap titik, 10A lonjakan setiap 10 ms

• Kebocoran Beban: 2 mA maksimum

Kuasa & Perlindungan

• Beban Modul Kuasa: < 10 watt

• Pengasingan Titik: 1,500 VDC minimum

• Fius (pada Penamatan Medan): tidak berkenaan—melindungi diri sendiri

Diagnostik & Penunjuk

• Penunjuk Diagnostik:

• Keadaan Hidup atau Mati: 1 setiap titik

• Status Modul: LULUS, RALAT, AKTIF

• Amaran Medan: BEBAN/PECAHAN

Maklumat Tambahan

• Arus Semasa: 10A lonjakan setiap 10 ms

---
