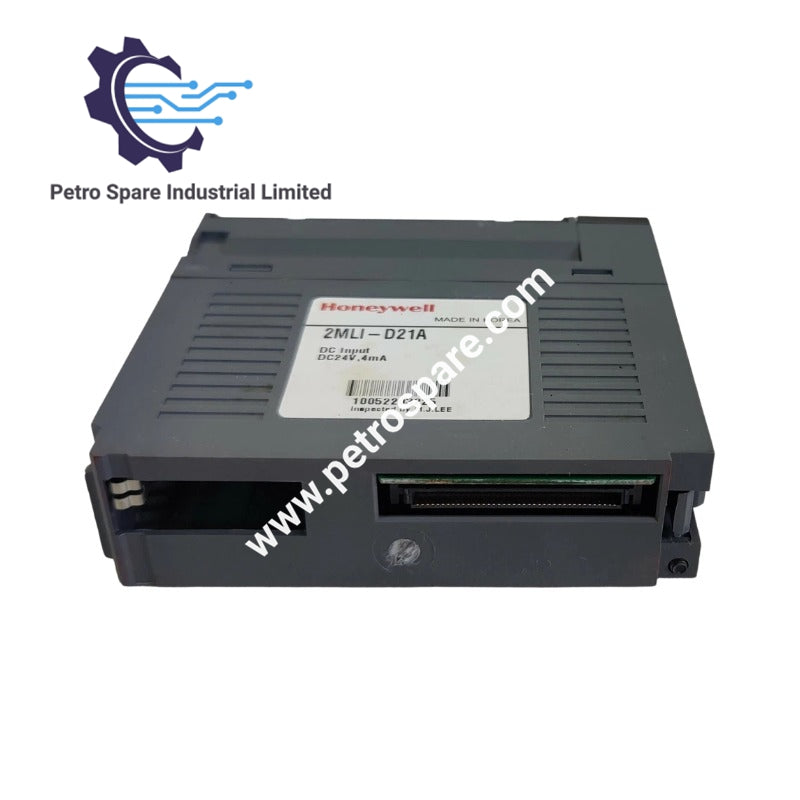

2MLI-D21A

Gambaran Produk

2MLI-D21A adalah modul input digital DC24V 8-titik dengan isolasi foto-kopler yang direka untuk pemerolehan isyarat yang boleh dipercayai dalam konfigurasi input sumber/sink.

Spesifikasi Teknikal

Titik input: 8 titik
Kaedah isolasi: Isolasi foto-kopler
Voltan input berperingkat: DC24V
Arus input berperingkat: Kira-kira 4 mA
Julat voltan operasi: DC20.4–28.8V (kadar riak < 5%)
Pengurangan input: Tiada

Voltan/arus hidup: DC19V atau lebih tinggi / 3 mA atau lebih tinggi
Voltan/arus mati: DC11V atau lebih rendah / 1.7 mA atau lebih rendah
Rintangan input: Kira-kira 5.6 kΩ

Masa tindak balas (Mati → Hidup): 1 / 3 / 5 / 10 / 20 / 70 / 100 ms (ditetapkan oleh parameter CPU, lalai 3 ms)
Masa tindak balas (Hidup → Mati): 1 / 3 / 5 / 10 / 20 / 70 / 100 ms (ditetapkan oleh parameter CPU, lalai 3 ms)

Voltan isolasi: AC560V rms / 3 kitaran (ketinggian 2000 m)
Rintangan isolasi: 10 MΩ atau lebih (ujian megger)
Kaedah umum: 8 titik / COM

Saiz kabel sesuai: Pasangan berpintal 0.3–0.75 mm² (diameter luar ≤ 2.8 mm)
Jenis terminal sesuai: R1.25-3 (terminal mampat bersalut lengan tidak dibenarkan)
Penggunaan arus: 20 mA

Penunjuk operasi: Penunjuk LED input HIDUP
Kaedah sambungan luaran: Penyambung blok terminal 9-titik (skru M3 × 6)
Berat: 0.1 kg

---
