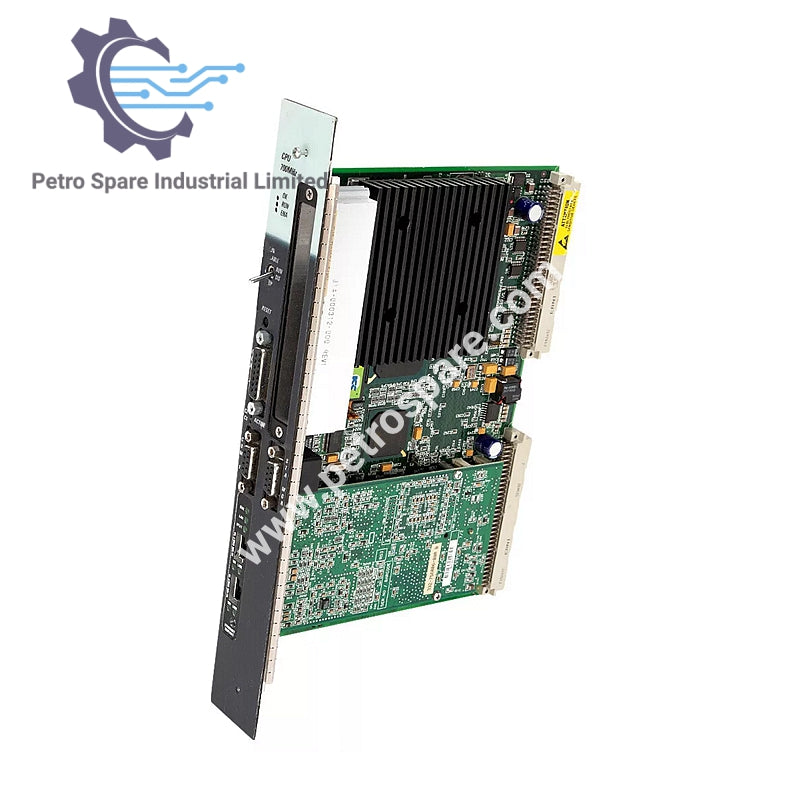

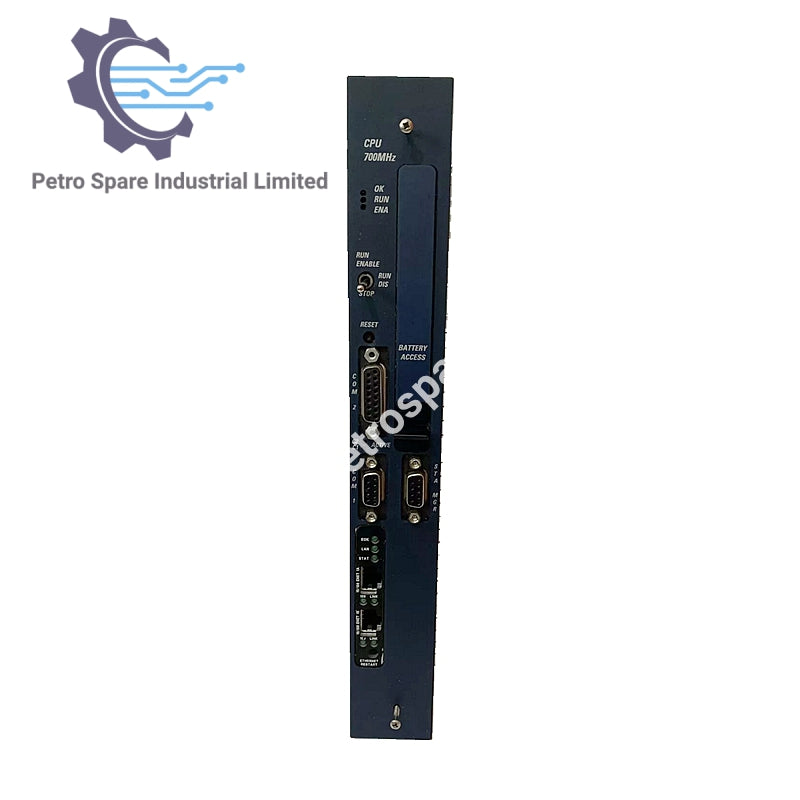

IC698CPE020

Gambaran Keseluruhan

IC698CPE020 adalah Unit Pemprosesan Pusat (CPU) Automasi GE yang direka untuk kawalan yang cekap dan boleh dipercayai dalam sistem automasi.

Spesifikasi

• Kekuatan Pemprosesan: Pemproses mikro Pentium III 700 MHz dengan keupayaan titik terapung

• Memori:

• 10 MB RAM (mudah luput, disokong oleh bateri CMOS)

• 10 MB NVRAM (tidak mudah luput, untuk penyimpanan firmware dan data)

• Prestasi: Melaksanakan 1000 sentuhan Boolean dalam 0.14 ms

Sambungan

• Port:

• 3 port serial (RS-232 dan RS-485, dengan satu sebagai port pengurus stesen)

• 2 port Ethernet untuk rangkaian TCP/IP (memerlukan kabel RJ-45 Kategori 5)

• Protokol Disokong: Modbus RTU Slave, SNP, Serial I/O

Pengaturcaraan dan Kawalan

• Operasi: Dikawal melalui komputer yang disambungkan atau suis tiga kedudukan di papan

• Ciri-ciri Pengaturcaraan:

• Menyokong sehingga 512 blok program

• Rajah tangga dan pengaturcaraan C

• Sokongan pembolehubah simbolik

• Mod ujian pengubahsuaian

• Pemantauan data sistem rangkaian

Garis Panduan Pemasangan

• Penempatan Rak: Slot 1 dalam rak

• Langkah Persediaan:

• Rekod alamat MAC peranti

• Matikan rak sebelum pemasangan

• Pasang unit dengan selamat dan sambungkan port Ethernet dan serial

• Pulihkan kuasa dan sambungkan bateri CMOS

---
