6ES7314-6CH04-0AB0

Gambaran Produk

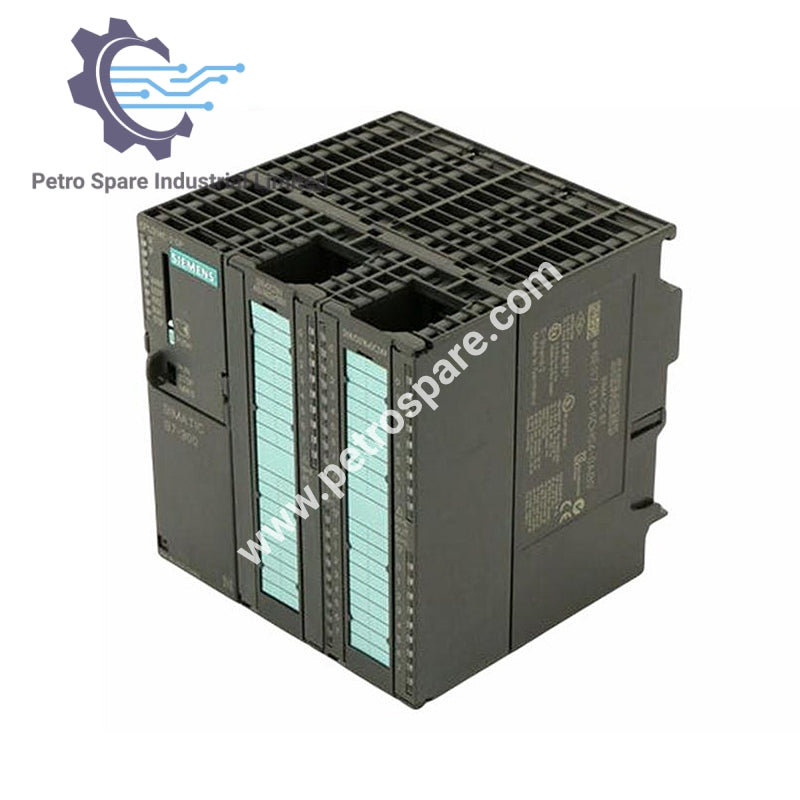

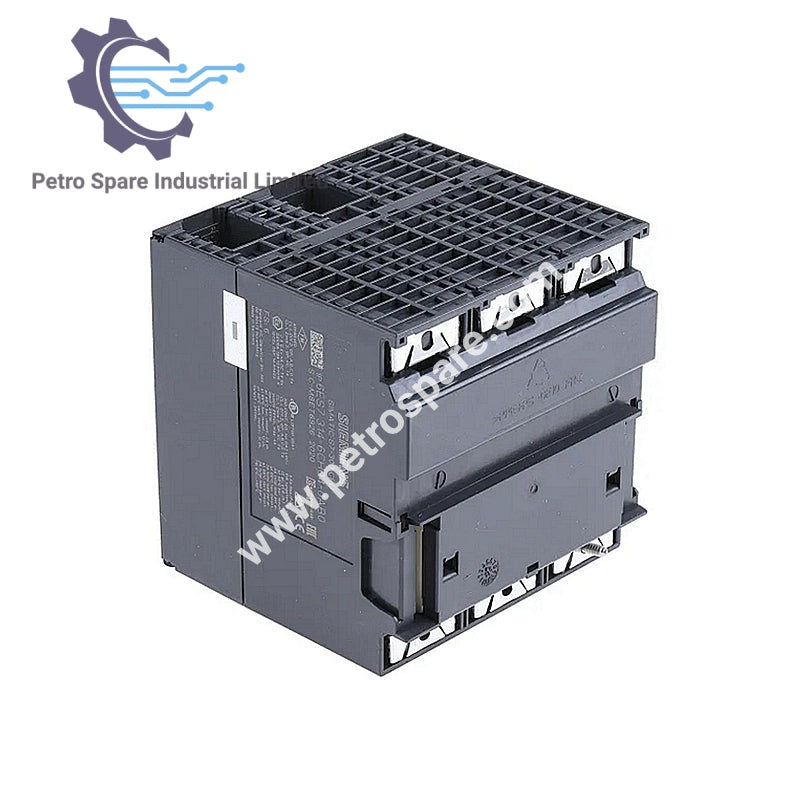

Siemens 6ES7314-6CH04-0AB0 adalah pemproses kompak SIMATIC S7-300 CPU 314C-2 DP dengan antara muka MPI dan DP terintegrasi, menyediakan 24 input digital, 16 output digital, 4 input analog, 2 output analog, 1 input Pt100, dan 4 kaunter kelajuan tinggi (60 kHz).

Maklumat Am

• Jenis CPU: 314C-2 DP CPU Kompak

• Antara muka terintegrasi: MPI dan PROFIBUS DP

• Input/output digital: 24 DI / 16 DO

• Input/output analog: 4 AI / 2 AO

• Input suhu: 1 Pt100

• Kaunter kelajuan tinggi: 4 (60 kHz)

• Bekalan kuasa terintegrasi: 24 V DC

• Memori kerja: 192 KB terintegrasi

• Penyambung hadapan: 2 × 40 kutub

• Kad Memori Mikro: Diperlukan

Spesifikasi Elektrik

• Voltan bekalan berperingkat (DC): 24 V

• Julat voltan dibenarkan: 19.2 – 28.8 V

• Perlindungan luaran yang disyorkan: Pemutus litar mini jenis C (min. 2 A) atau jenis B (min. 4 A)

• Hilang kuasa (tipikal): 13 W

• Masa tenaga disimpan semasa kegagalan bekalan: 5 ms

• Kadar ulangan minimum: 1 s

Spesifikasi Memori

• Memori kerja terintegrasi: 192 KB

• Boleh dikembangkan: Tidak

• Memori muatan (MMC): Ya, sehingga 8 MB

• Penahanan data pada MMC: Minimum 10 tahun

Prestasi CPU

• Operasi bit (tipikal): 0.06 µs

• Operasi perkataan (tipikal): 0.12 µs

• Aritmetik titik tetap (tipikal): 0.16 µs

• Aritmetik titik terapung (tipikal): 0.59 µs

Dimensi Fizikal

• Lebar: 120 mm

• Tinggi: 125 mm

• Dalam: 130 mm

Berat

• Berat anggaran: 680 g

---
