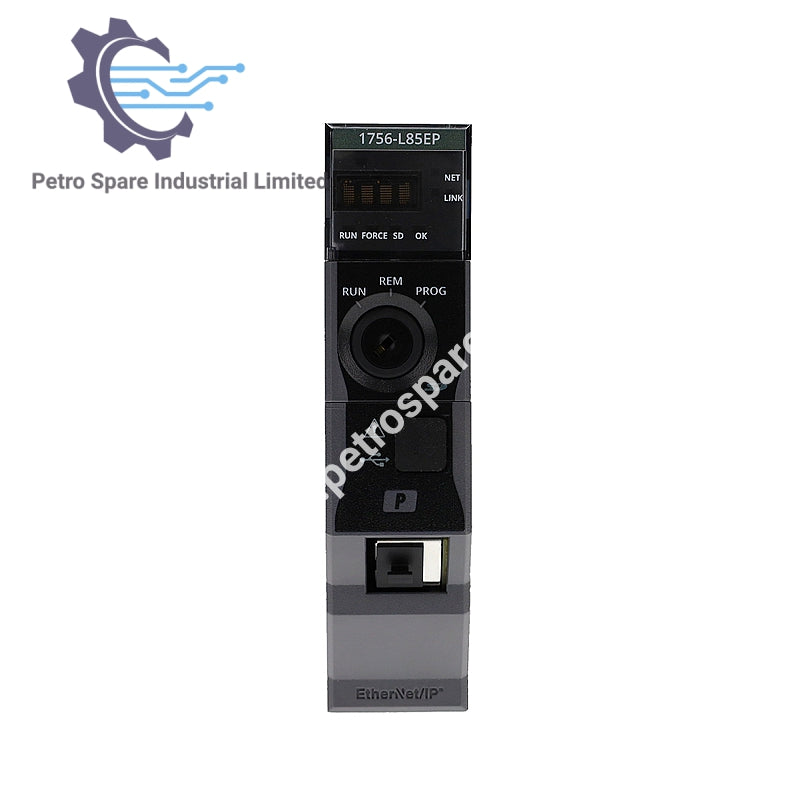

1756-L85EP

Gambaran Keseluruhan

1756-L85EP adalah pengawal proses ControlLogix 5580 yang direka untuk aplikasi yang mencabar, menawarkan komunikasi berkelajuan tinggi, kapasiti I/O yang besar, dan pilihan keselamatan lanjutan.

Prestasi Pengawal

• Tugasan pengawal: 32 tugasan (1 tugasan berterusan, berkala, dan acara)

• Program setiap tugasan: 1000

Port Komunikasi

• Port terbina dalam: 1 USB, 1 Ethernet terbina dalam

• Jenis port USB: USB 2.0, kelajuan penuh (12 Mbps)

• Penggunaan USB: Pengaturcaraan tempatan sementara, konfigurasi, kemas kini firmware, dan suntingan dalam talian sahaja (bukan untuk sambungan kekal, bukan untuk lokasi berbahaya)

• Prestasi Ethernet: 10/100/1000 Mbps

Kapasiti I/O

• Paket sesaat (Kelas 0/1):

• 128,000 tanpa Keselamatan CIP

• 40,000 dengan integriti

• 20,000 dengan integriti dan kerahsiaan

Kapasiti Pemesejan

• Mesej HMI/MSG (Kelas 3) sesaat:

• 2000 tanpa Keselamatan CIP

• 1500 dengan integriti

• 900 dengan integriti dan kerahsiaan

Keserasian Rangkaian

• Pilihan komunikasi yang disokong: EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O, SERCOS, rangkaian pihak ketiga

• Nod EtherNet/IP (maks): 300

---
