6ES7313-5BG04-0AB0

Gambaran Produk

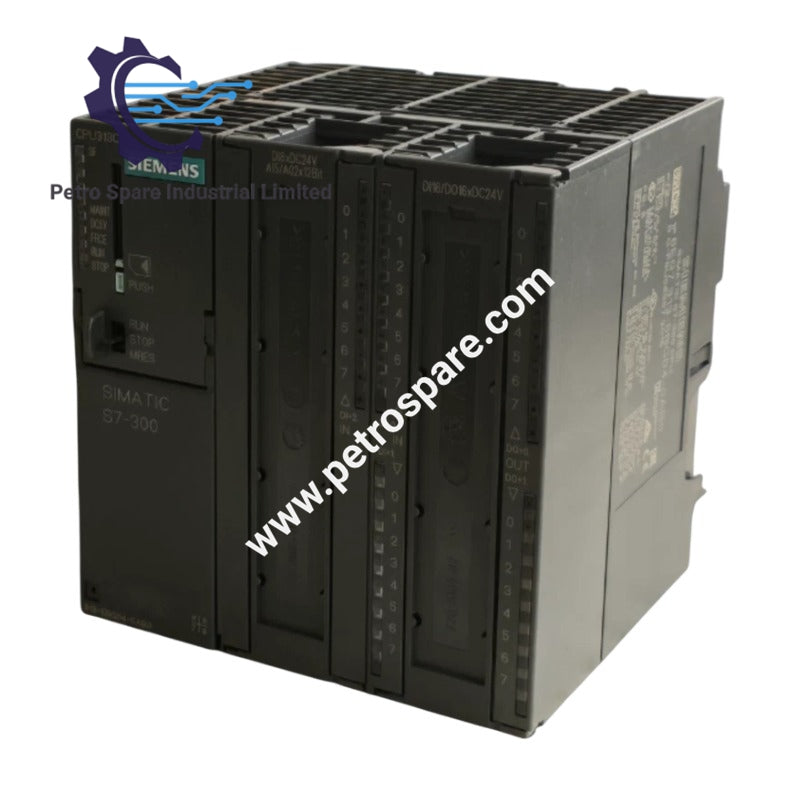

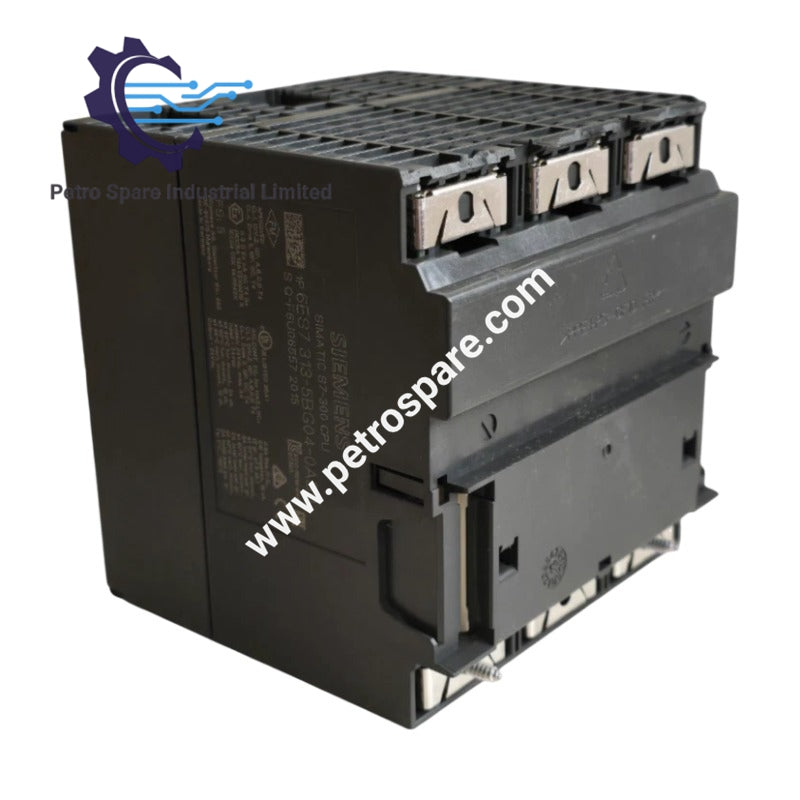

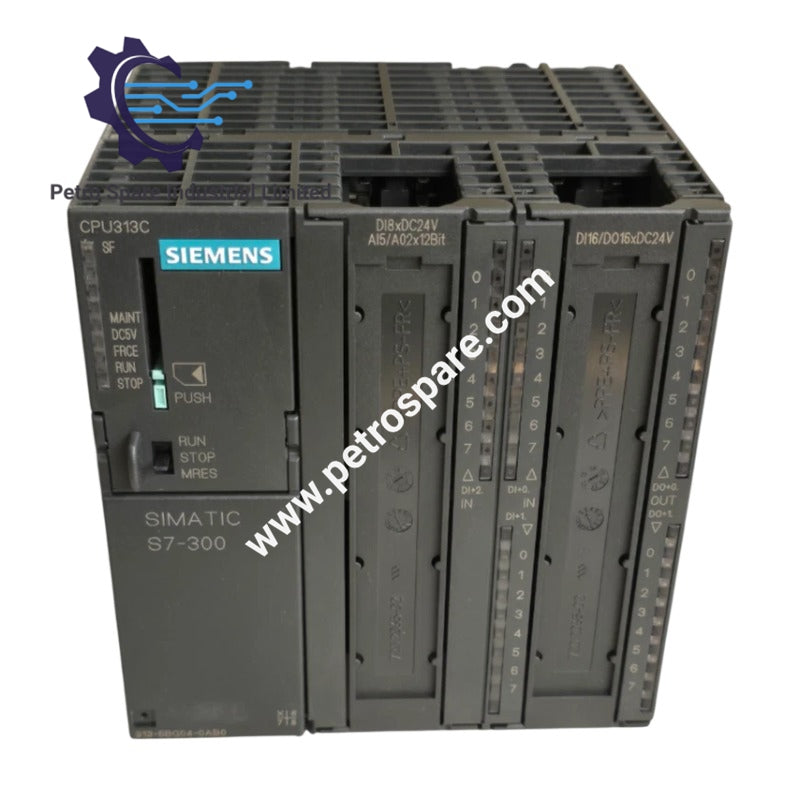

6ES7313-5BG04-0AB0 adalah CPU SIMATIC S7-300 CPU 313C, CPU Kompak dengan MPI, 24 DI/16 DO, 4 AI, 2 AO, 1 Pt100, dan 3 kaunter kelajuan tinggi (30 kHz).

Spesifikasi Teknikal

Status Fungsi Perkakasan: 01
Versi Firmware: V3.3
Kejuruteraan Dengan: Pakej pengaturcaraan STEP 7 V5.5 + SP1 atau lebih tinggi, atau STEP 7 V5.3 + SP2 atau lebih tinggi dengan HSP 203

Voltan Bekalan:

• Nilai Dinilai: 24 V DC
• Julat Dibenarkan, Had Bawah: 19.2 V DC
• Julat Dibenarkan, Had Atas: 28.8 V DC
• Perlindungan Luaran untuk Garis Bekalan Kuasa: Pemutus litar mini jenis C, min. 2 A; jenis B, min. 4 A

Penampan Kuasa Utama:

• Masa Tenaga Disimpan Semasa Kegagalan Kuasa/Voltan: 5 ms
• Kadar Ulangan, Min.: 1 s

Voltan Beban L+:

Input Digital:

• Nilai Dinilai: 24 V DC
• Perlindungan Polarity Terbalik: Ya
• Arus Input dari Voltan Beban L+ (tanpa beban), Maks.: 80 mA

Output Digital:

• Nilai Dinilai: 24 V DC
• Perlindungan Polarity Terbalik: Tidak
• Arus dari Voltan Beban L+, Maks.: 50 mA

Penggunaan Arus:

• Nilai Dinilai: 650 mA
• Operasi Tanpa Beban, Tipikal: 150 mA
• Arus Permulaan, Tipikal: 5 A
• I²t: 0.7 A²·s

Kerugian Kuasa:

• Tipikal: 12 W

Mudah Alih:

• Mudah Alih Kerja: Terpadu 128 kB, Tidak Boleh Dikembangkan
• Mudah Alih Beban: MMC boleh pasang, Maks. 8 MB

---
