CNT204/H

Gambaran Keseluruhan

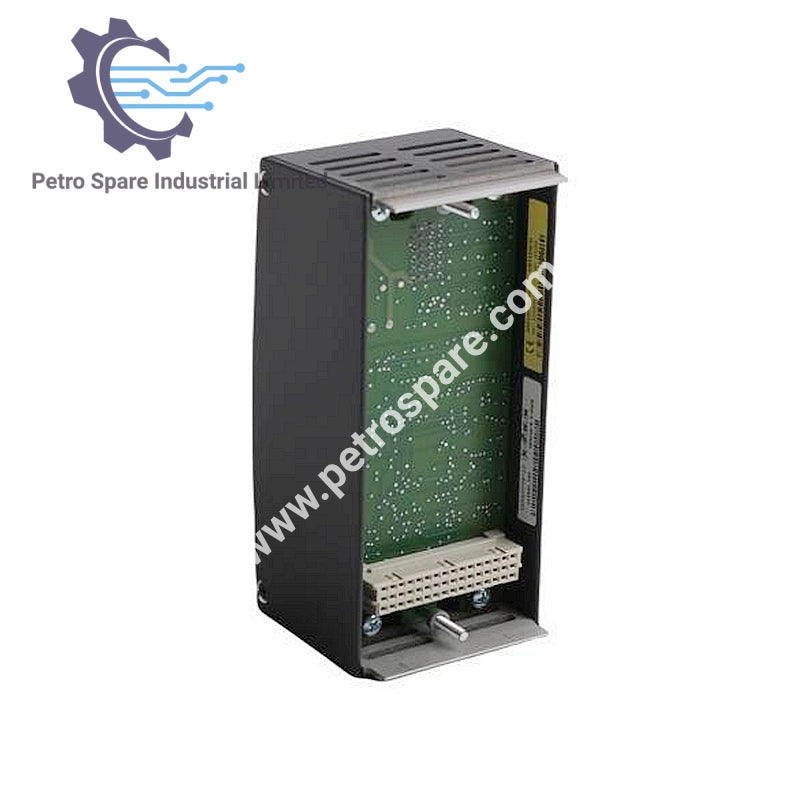

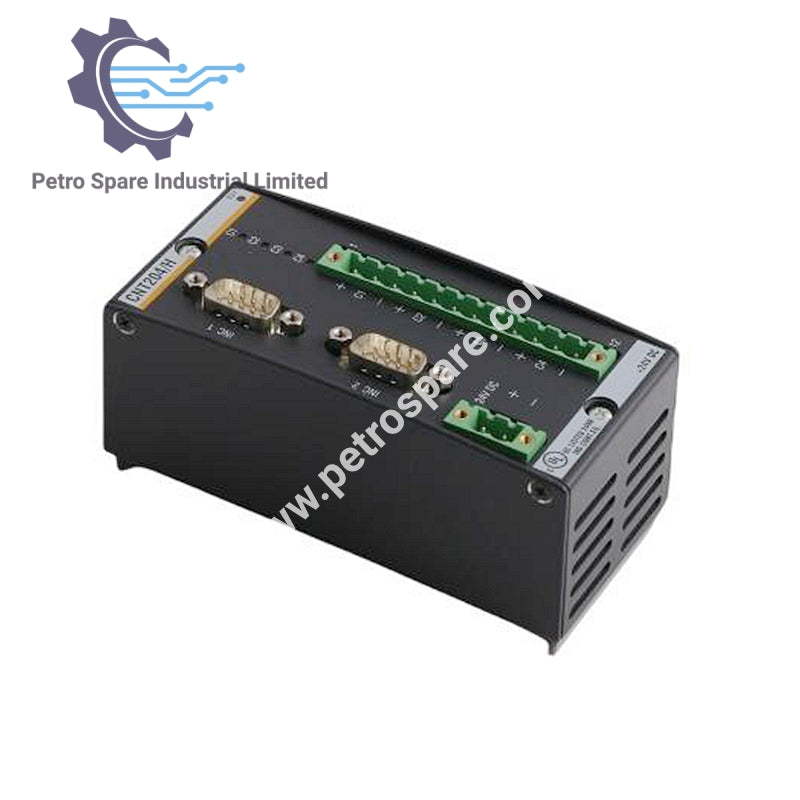

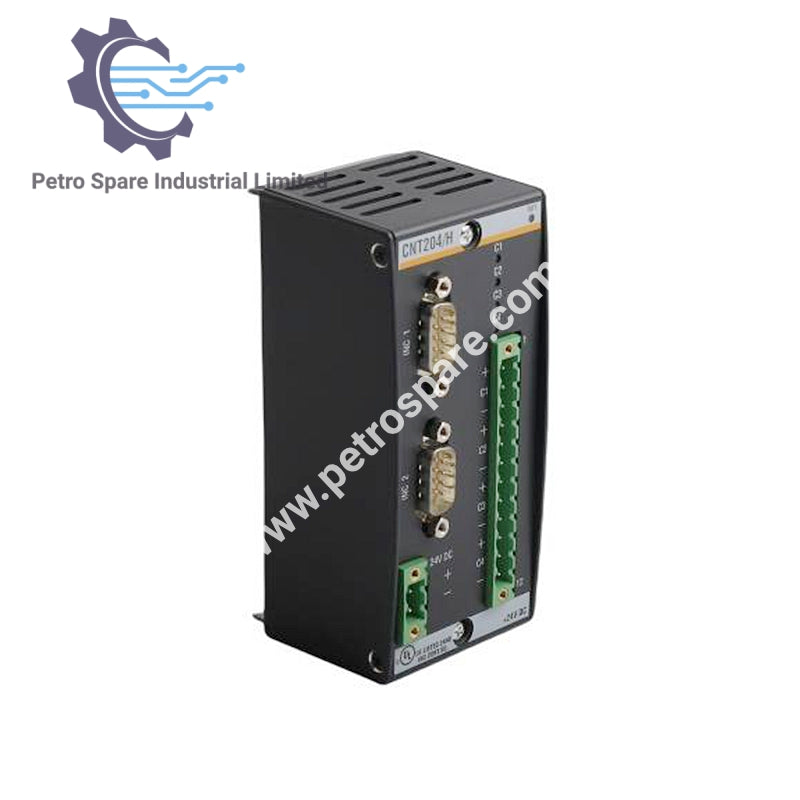

The Bachmann CNT204/H adalah modul kaunter terasing yang direka untuk pengiraan berkelajuan tinggi dan aplikasi pengekod inkremental, menyokong isyarat HTL serta fungsi posisi dan masa yang maju.

Konfigurasi Kaunter

• Pilihan Saluran:

  • 2 × INC HTL (sehingga 300 kHz) + 2 × kaunter HTL (sehingga 20 kHz), atau

  • 4 × kaunter HTL (sehingga 20 kHz)

• Jenis Isyarat: HTL (24 V)

• Resolusi: 32-bit

• Mod Pengekod yang Disokong:

  • Incremental A, A/B, A/B/N

  • Posisi

  • Perbezaan fasa

  • Tempoh

  • Pencetus

Spesifikasi Elektrik

• Bekalan Kuasa Luaran: 18 hingga 34 V DC

• Penggunaan Arus Dalaman: 40 mA pada 24 V + 1.2 × arus pengekod

• Perlindungan Polarity Terbalik: Ya

Pengasingan

• Pengasingan: Input yang sepenuhnya terasing untuk meningkatkan integriti isyarat dan perlindungan

---
