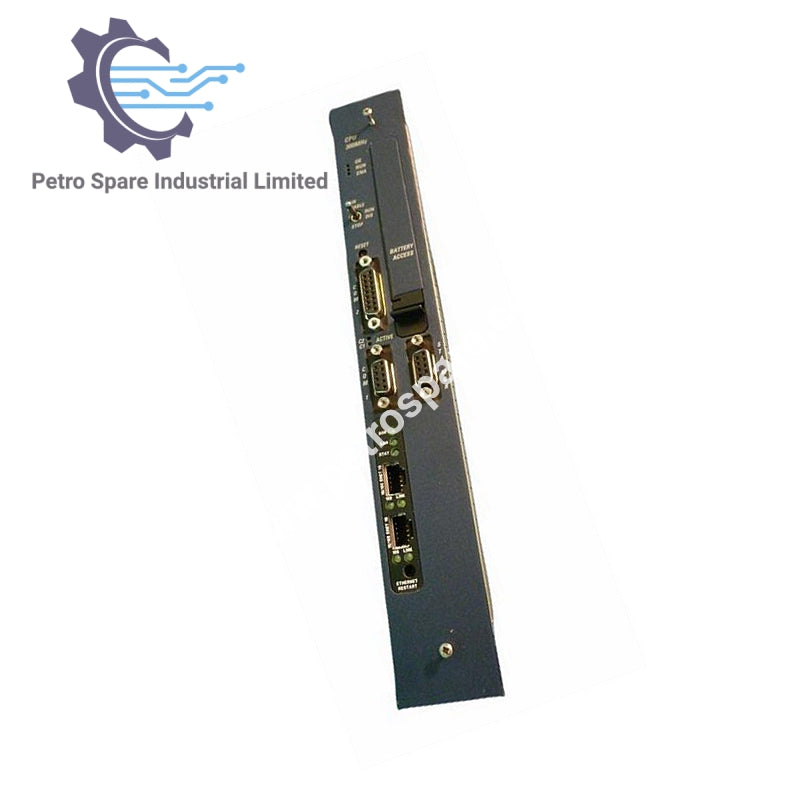

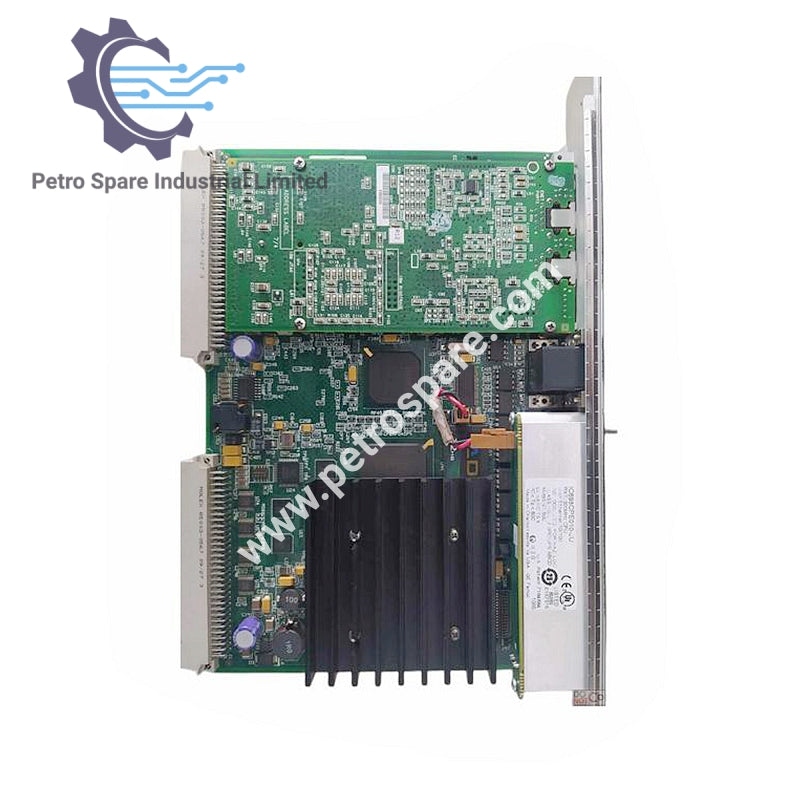

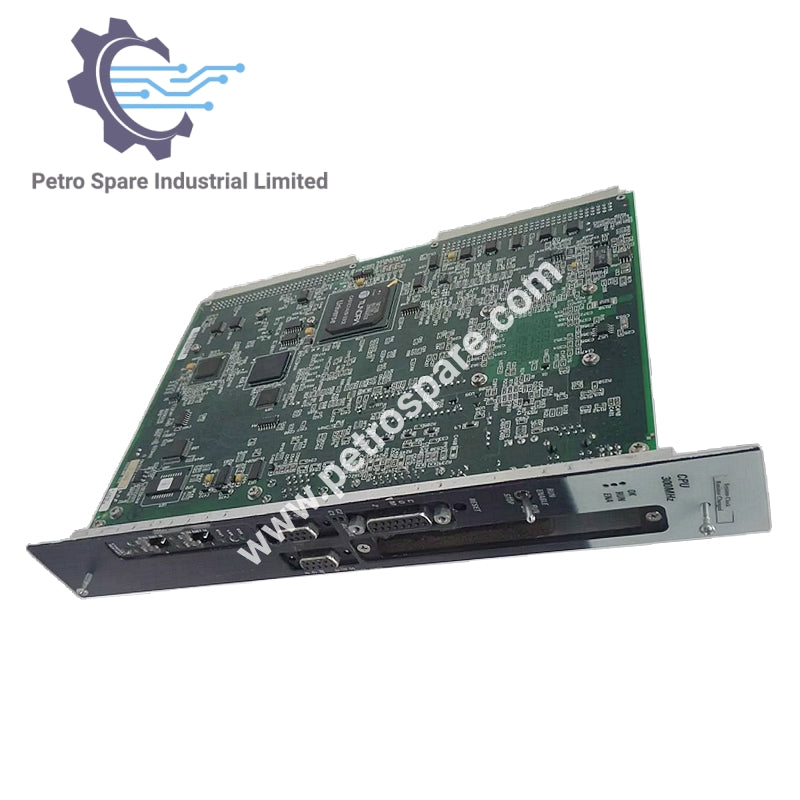

IC698CPE010-CC

Gambaran Keseluruhan

• Pengilang : GE Fanuc

• Nombor Bahagian : IC698CPE010-CC

• Jenis Produk : Unit Pemprosesan Pusat (CPU)

Utama Ciri-ciri

• Kekuatan Pemprosesan : Mikroprosesor Celeron 300 MHz yang mampu melakukan pengiraan titik terapung

• Memori :

  • RAM 10 MB disokong oleh bateri CMOS

  • Memori flash bukan mudah lupa 10 MB untuk penyimpanan data dan firmware

• Prestasi : Fungsi Boolean dijalankan pada 0.33 ms setiap gegelung

Komunikasi dan Sambungan

• Port :

  • 3 port serial terbina dalam (RS-232, RS-485)

  • 2 port Ethernet untuk pemantauan data dan aplikasi berasaskan web

• Protokol Serial : Modbus RTU Slave, SNP, Serial I/O

• Ethernet : Memerlukan penetapan alamat IP dan kabel Cat5

Konfigurasi dan Pengaturcaraan

• Perisian : Perisian Proficy Machine Edition PLC-Logic Developer untuk persediaan dan pengaturcaraan

• Pilihan Operasi :

  • Suis larian/henti tiga posisi

  • Sambungan melalui port serial atau Ethernet

• Keselamatan : Data konfigurasi dilindungi dengan kata laluan

Pemasangan Nota

• Penempatan Rak : Slot 1 (slot CPU yang ditetapkan)

• Persediaan :

  • Matikan kuasa rak sebelum pemasangan

  • Dokumentasikan alamat MAC

  • Pastikan pemasangan, pembumian, dan sambungan kuasa yang betul

  • Sambungkan bateri CMOS selepas mengaktifkan semula kuasa

---
