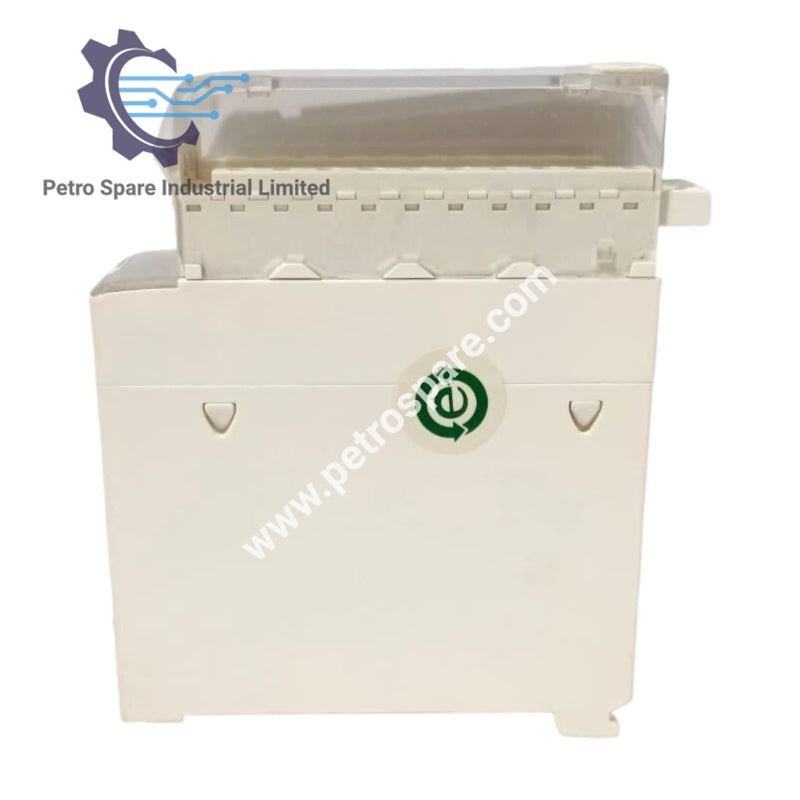

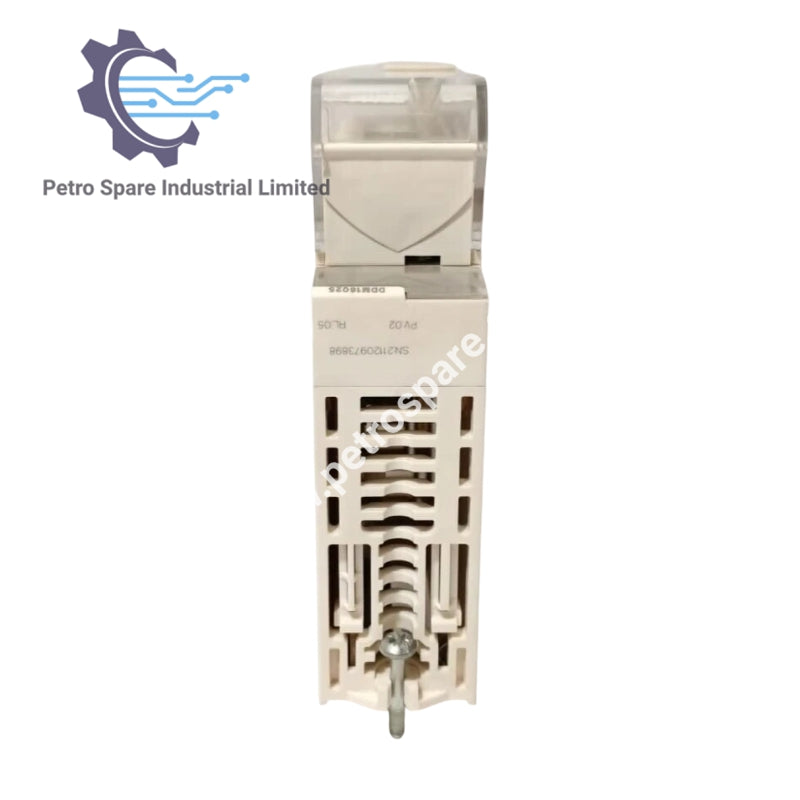

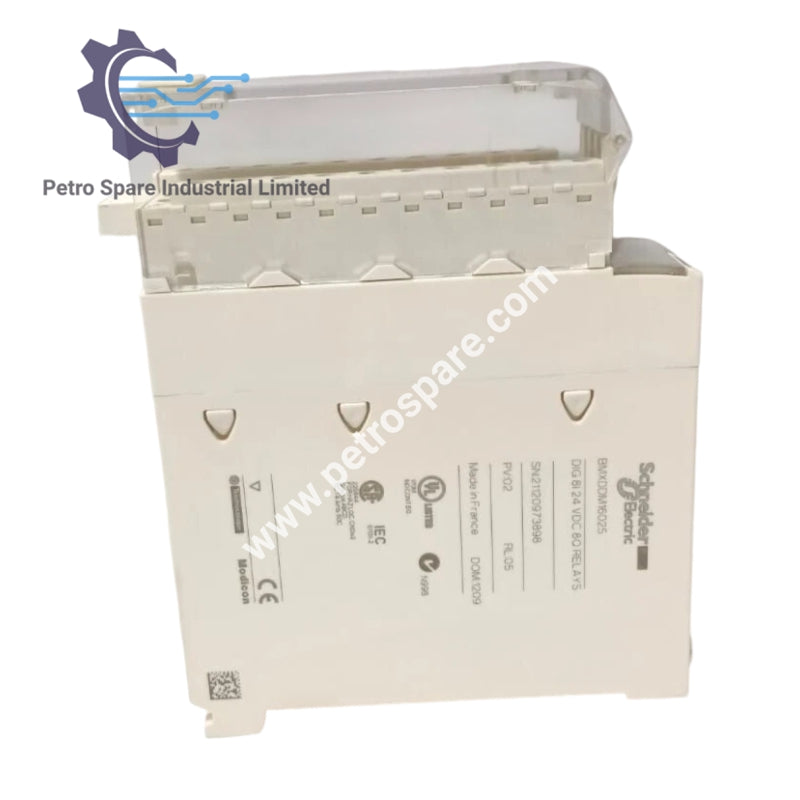

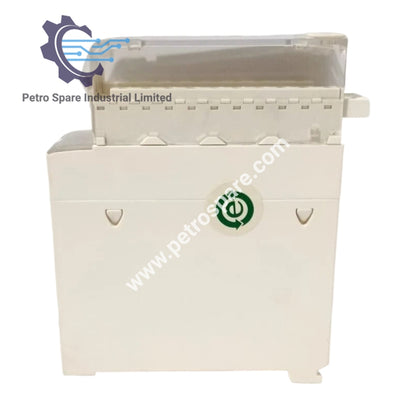

BMXDDM16025H

Gambaran Produk

Modul I/O diskret BMXDDM16025H direka untuk persekitaran yang teruk dan menyediakan 8 input serta 8 output relay untuk siri Modicon M340.

Spesifikasi Teknikal

Input

• Bilangan input diskret: 8

• Jenis input: Arus sink (logik positif)

• Voltan input: 24 V DC

• Arus input: 3.5 mA

• Keserasian input: Sensor proximity 2-wayar/3-wayar mengikut IEC 60947-5-2

• Impedans input: 6800 Ω

• Ambang pengesanan voltan: < 14 V DC kerosakan sensor, > 18 V DC sensor OK

• Perlindungan polariti songsang: Ya

Output

• Bilangan output diskret: 8

• Jenis output: Relay

• Voltan output: 24–30 V DC, 24–264 V AC

• Arus output: 2000 mA

• Arus suis minimum: 1 mA pada 5 V DC

• Voltan suis maksimum: 125 V DC, 264 V AC

• Masa tindak balas: ≤ 12 ms pengaktifan, ≤ 10 ms penyahaktifan

• Ketahanan mekanikal: 20,000,000 kitaran

• Ketahanan elektrik: Sehingga 100,000 kitaran bergantung pada beban AC/DC

Kuasa dan Penapisan

• Bekalan kuasa sensor: 19–30 V pada 60 °C, 19–26.4 V pada 70 °C

• Penggunaan arus tipikal: 100 mA pada 3.3 V DC

• Penyerapan kuasa: ≤ 3.1 W

• Masa penapisan DC: Tipikal 4 ms, Maksimum 7 ms

Penunjuk dan Kawalan

• LED:

  Merah – ralat modul (ERR)

  Hijau – modul beroperasi (RUN)

  Hijau setiap saluran – diagnostik saluran

  Merah – I/O modul

Mekanikal dan Persekitaran

• Berat: 0.135 kg

• Darjah perlindungan IP: IP20

• Suhu persekitaran untuk operasi: -25 hingga 70 °C

• Suhu persekitaran untuk penyimpanan: -40 hingga 85 °C

• Kelembapan relatif: 5–95% tanpa kondensasi pada 55 °C

• Ketinggian operasi: 0–2000 m, 2000–5000 m dengan pengurangan

• Ketahanan getaran: 3 gn

• Ketahanan hentakan: 30 gn

• Rawatan pelindung: Salutan konformal Humiseal 1A33 TC

• Ciri-ciri persekitaran: Tahan kakisan, tahan habuk

Standard dan Pematuhan

• Sijil: ATEX, CE, CSA, UL, RCM, IEC-Ex, Merchant Navy, EAC

• Standard: EN 61000-6-2, EN 61000-6-4, EN 61131-2, EN 61010-2-201

• Kekuatan dielektrik: 1500 V AC primer/sekonder, 2830 V AC output relay, 500 V DC antara kumpulan I/O

• Arahan: WEEE 2012/19/EU, EMC 2014/30/EU, Voltan Rendah 2014/35/EU

Kelestarian dan Jaminan

• Produk Premium Hijau

• Mematuhi RoHS

• Mematuhi REACh, tiada SVHC melebihi ambang

• Profil alam sekitar produk tersedia

• Arahan tamat hayat tersedia

• Tempoh jaminan: 18 bulan

---
