BMXCPS4002S

Gambaran Keseluruhan

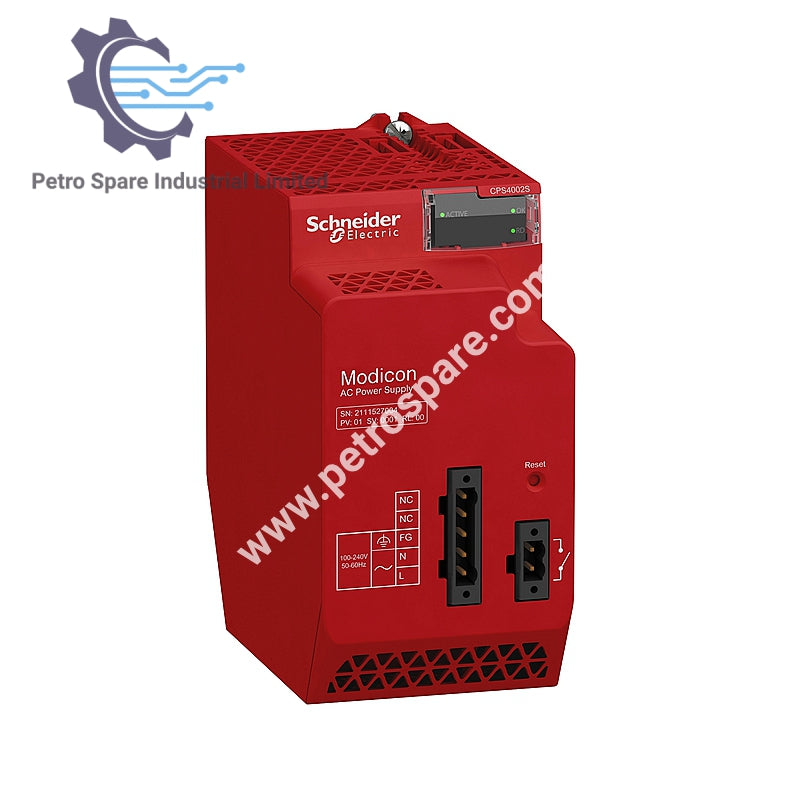

The BMXCPS4002S adalah modul bekalan kuasa AC berlebihan yang direka untuk platform Modicon X80.

Maklumat Am

• Jenis produk: Modul bekalan kuasa

• Rangkaian: Modicon X80

• Redundansi: Disokong dengan ujian redundansi

• Diagnostik: Suhu, masa operasi, jangka hayat, status melalui rangkaian

• Keserasian backplane: Semua backplane

Spesifikasi

• Voltan primer: 100–240 V AC

• Had voltan: 85–264 V AC

• Output sekunder:

• 15 W @ 3.3 V DC (kuasa logik)

• 40 W @ 24 V DC (kuasa I/O dan pemproses apabila 3.3 V tidak dibebankan)

• Arus input: 1.1 A @ 115 V, 0.55 A @ 230 V

• Kuasa nyata: 0.13 kVA

• Arus masuk: 30 A @ 115 V, 60 A @ 230 V

• Penyerapan kuasa: 8.5 W maks

• MTBF: 792,000 jam

Perlindungan

• Litar primer: Fius dalaman (tidak boleh diakses)

• Litar sekunder: Perlindungan beban lebih, voltan lebih, dan litar pintas

• Rintangan penebat: ≥ 100 MΩ (primer/bumi, primer/sekonder)

• Kekuatan dielektrik:

• 1500 V (primer/sekonder & primer/bumi)

• 2300 V (bekalan sensor)

• 500 V (keluaran sensor 24 V/bumi)

Penunjuk & Kawalan

• LED:

• Kehadiran kuasa (hijau)

• Redundansi OK (hijau)

• Status bekalan kuasa (hijau)

• Kawalan: Butang tekan RESET untuk mulakan semula sejuk

• Penyambung:

• 1 untuk relay amaran (2 pin)

• 1 untuk kuasa dan bumi pelindung (5 pin)

Keadaan Persekitaran

• Suhu operasi: -13 hingga 140 °F (-25 hingga 60 °C)

• Suhu penyimpanan: -40 hingga 185 °F (-40 hingga 85 °C)

• Kelembapan: 5–95% (tidak mengembun @ 131 °F)

• Ketahanan getaran: 3 gn

• Ketahanan hentakan: 15 gn

• Ketinggian:

• Sehingga 2000 m tanpa pengurangan

• 2000–5000 m dengan pengurangan

• Imuniti mikrorehat: 10 ms

• Perlindungan: IP20, salutan konformal

Fizikal

• Berat: 0.51 kg (1.12 lb)

---
