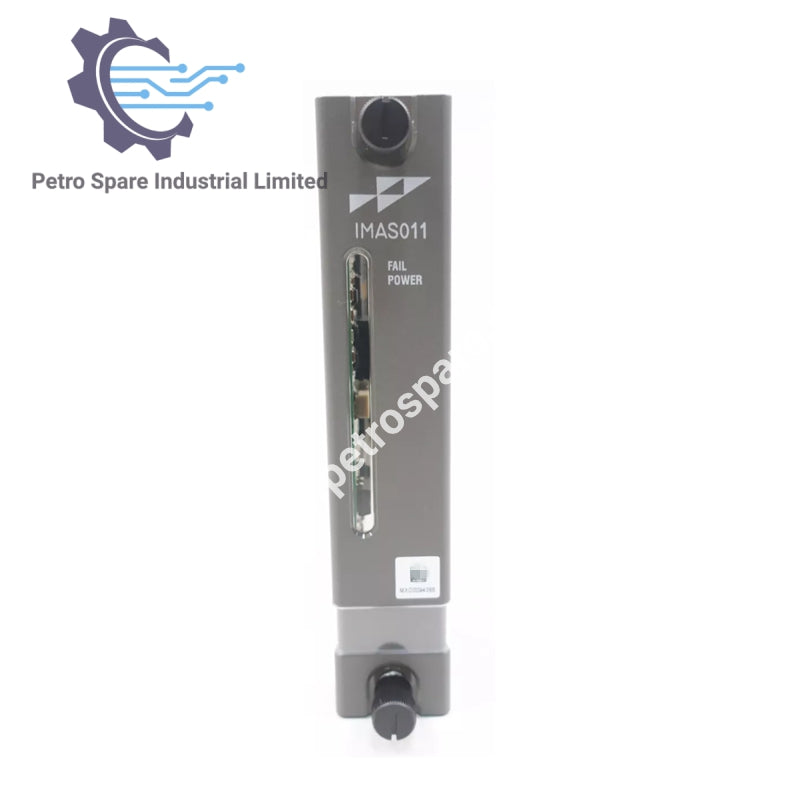

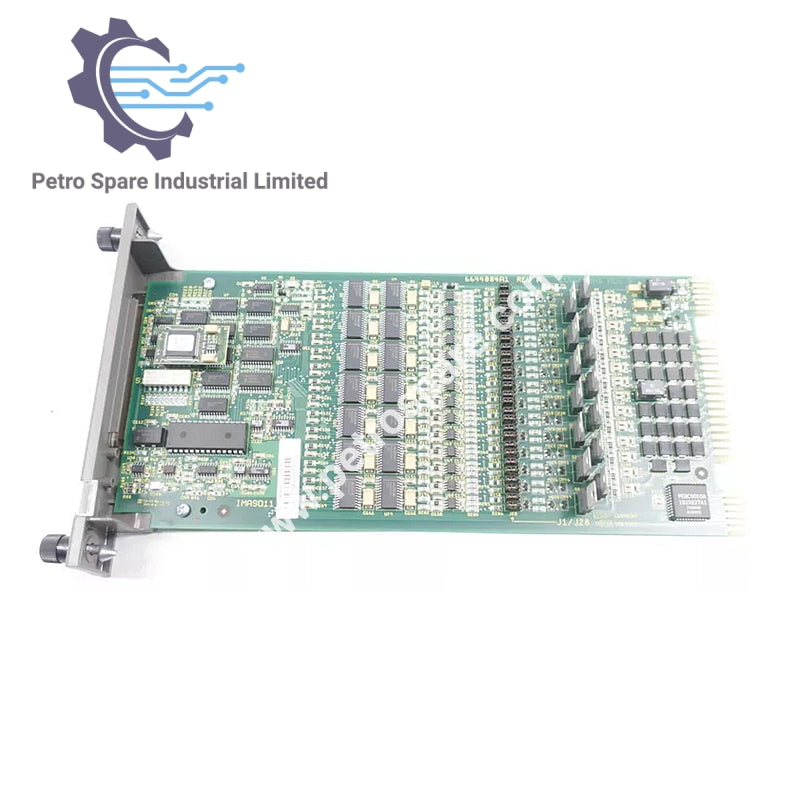

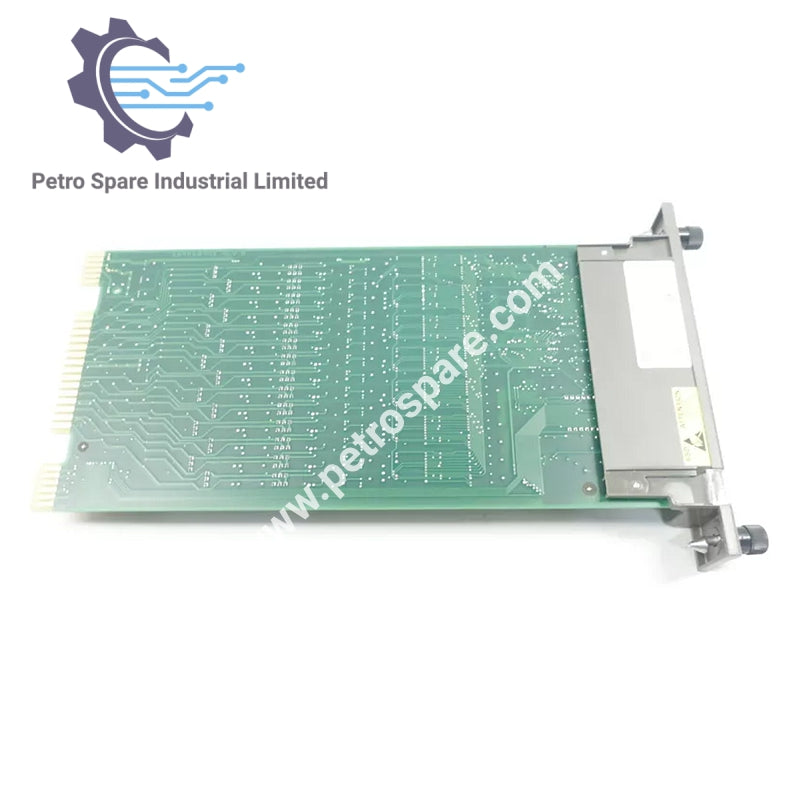

IMASO11

Gambaran Keseluruhan

IMASO11 adalah modul output analog yang direka untuk kawalan isyarat voltan dan arus yang tepat dalam sistem ABB.

Output Analog

• Saluran: 14, menyokong 1-5 VDC dan 4-20 mA
• Resolusi D/A: 10-bit
• Ketepatan: ≤0.15% (mod voltan), ≤0.25% (mod arus)
• Beban: 750 Ω maks (mod arus), 22 kΩ min (mod voltan)
• Perlindungan: had arus nominal 50 mA, perlindungan litar pintas

Keperluan Kuasa

• Voltan: +5 VDC, +15 VDC, -15 VDC, +24 VDC
• Penggunaan Arus: 250 mA (+5 VDC), 100 mA (+15 VDC), 90 mA (-15 VDC), 310 mA (+24 VDC)
• Penyerapan Kuasa: 1.5 W (+5 VDC), 2 W (+15 VDC), 1.75 W (-15 VDC), 8 W (+24 VDC)

Keadaan Persekitaran

• Suhu: 0°C hingga 70°C (32°F hingga 158°F)
• Kelembapan: 0% hingga 95% sehingga 55°C (131°F) (tidak mengembun), 0% hingga 45% pada 70°C (158°F) (tidak mengembun)
• Ketinggian: Paras laut hingga 3 km (1.86 mi)
• Kualiti Udara: Tidak menghakis, Darjah Pencemaran I (tiada kondensasi)

---
