AIO216

Gambaran Keseluruhan

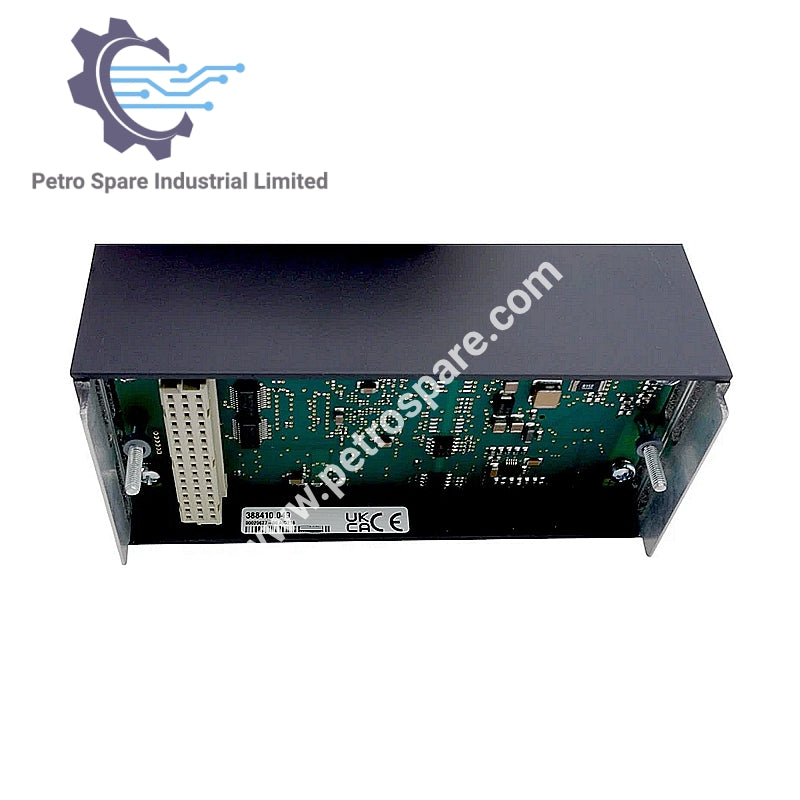

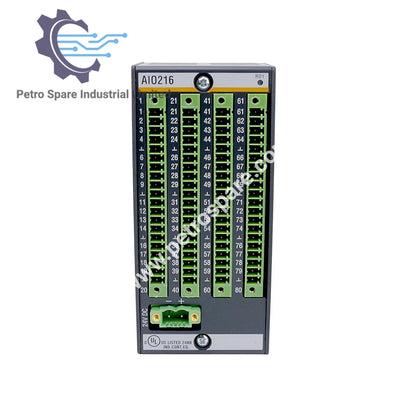

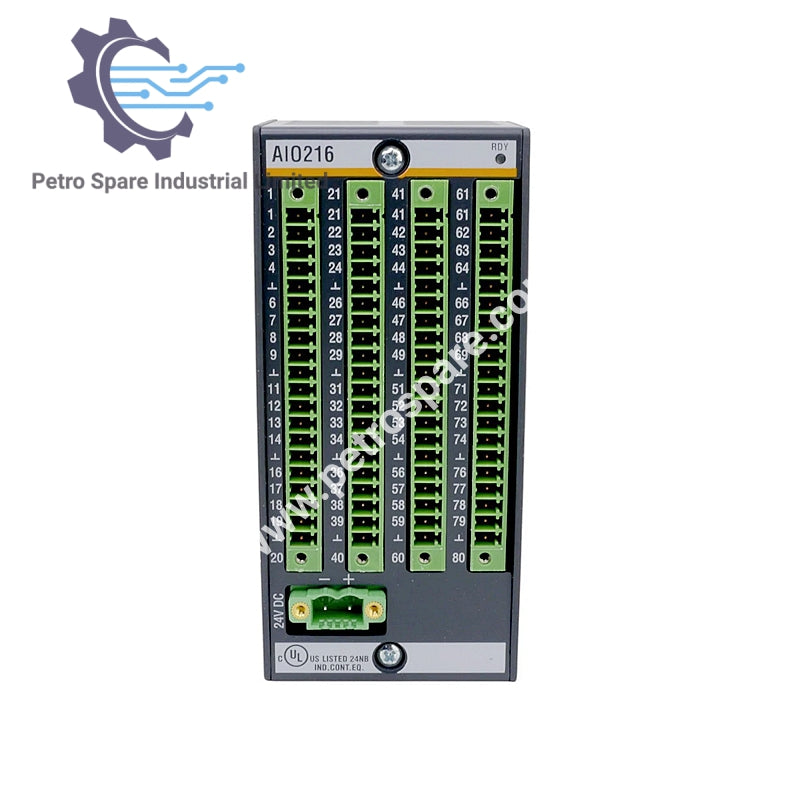

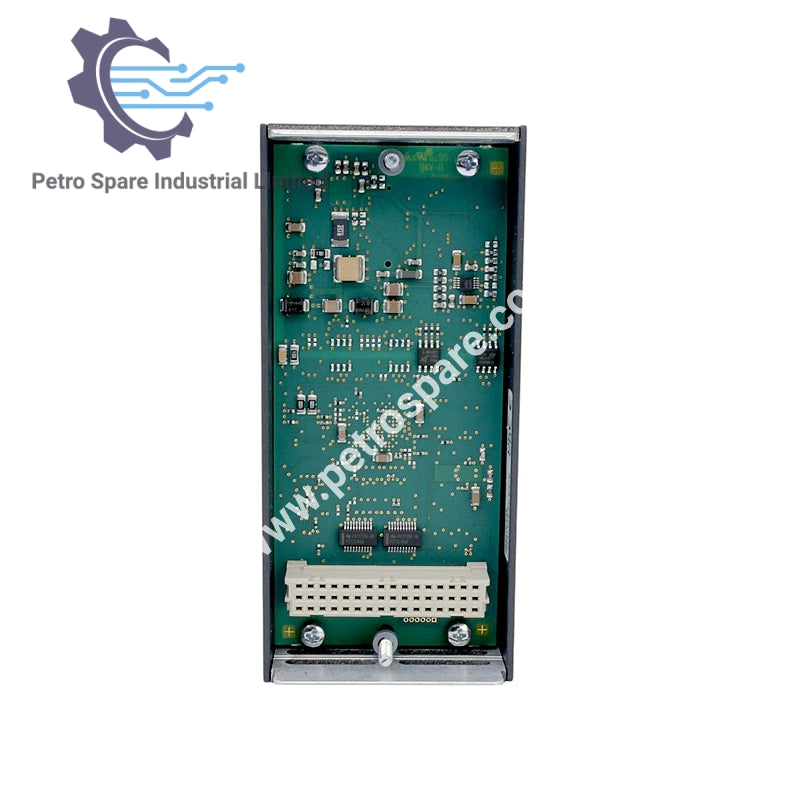

AIO216 adalah modul input/output analog Bachmann dengan 16 saluran, menyokong input analog, pengukuran suhu, dan fungsi output analog.

Input/Output

• Kuantiti: 16 saluran

• Mod setiap saluran: Input analog, pengukuran suhu (elemen Pt, termokopel), output analog

• Isyarat SYNC: Masuk (input analog, pengukuran suhu), Keluar (output analog)

Input Analog (Umum)

• Resolusi digital: 16-bit

• Julat pengukuran: ±105 % daripada julat nominal

• Pemantauan: Had bawah/atas dengan mesej ralat sebagai status

• Voltan mod biasa (maks.): ±1 V

• Masa kitaran segar semula: 100 µs

• Frekuensi potong (3 dB): 4 kHz hingga 0.5 Hz, boleh laras setiap saluran

• Kecerunan penapisan: > 80 dB/dekad

Input Voltan

• Julat voltan input: ±10 V, ±1 V, ±100 mV, ±10 mV

• Ketepatan asas pada 25 °C: Maks. ±0.05 % daripada julat voltan input

Input Arus

• Julat arus input: ±20 mA, 0–20 mA, 4–20 mA

• Ketepatan asas pada 25 °C: Maks. ±0.2 % daripada julat voltan input

• Impedans input: Maks. 300 Ω

• Bukti litar pintas shunt: Sehingga +24 V

• Kekuatan voltan gangguan: +24 V

---
