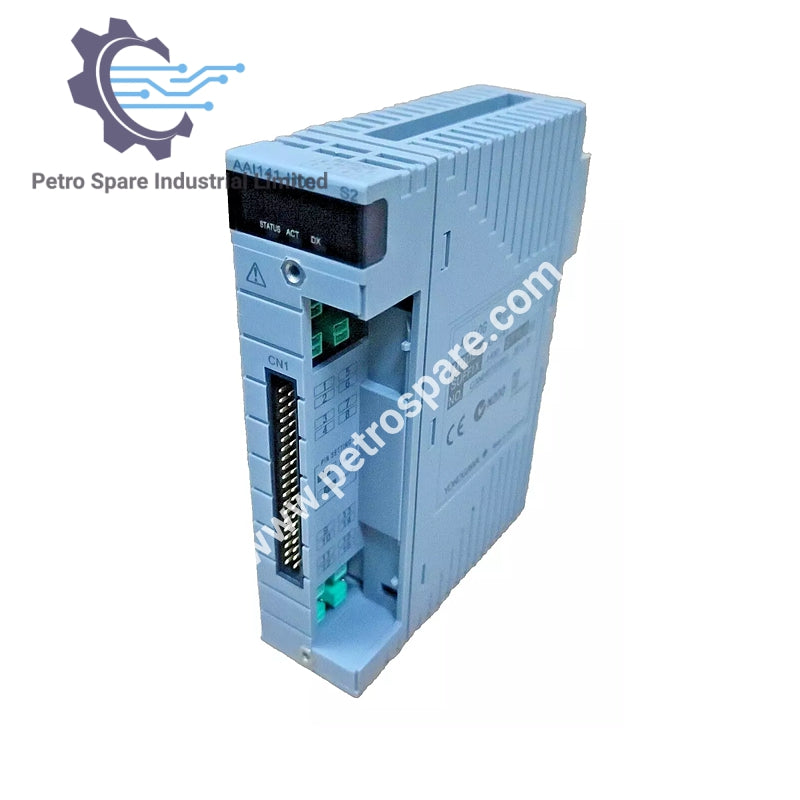

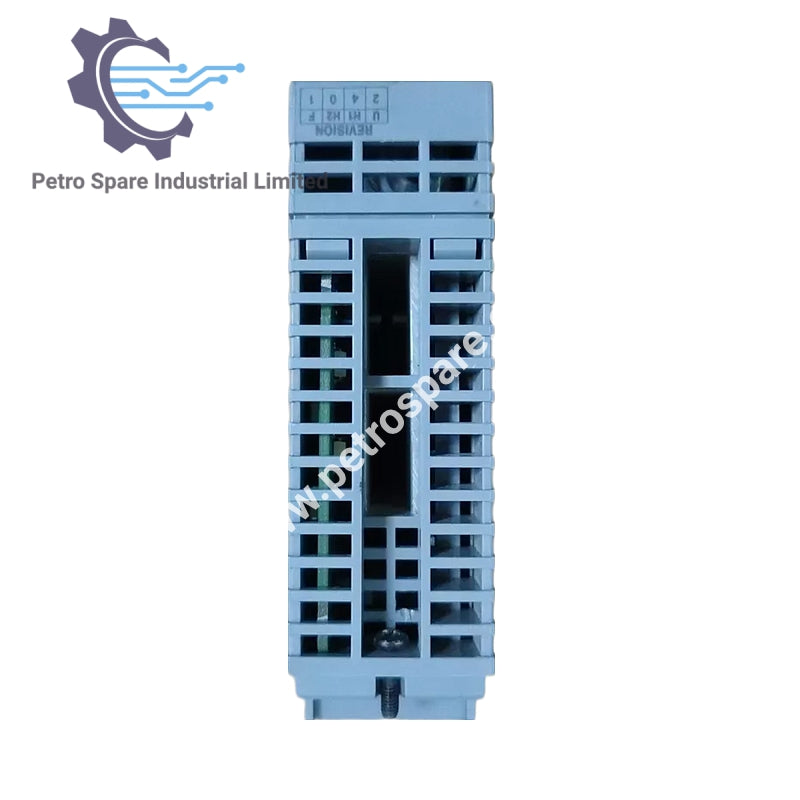

AAI141-H00/K4A00

Maklumat Am

• Model: AAI141-H00/K4A00
• Jenis: Modul Input Analog
• Pengilang: Yokogawa

Kod Model dan Akhiran

• Model: AAI141 – Modul Input Analog (4 hingga 20 mA, 16-saluran, Tidak Terasing)
• Kod Akhiran:
  • -H: Dengan komunikasi digital (protokol HART)
  • 0: Sentiasa 0
  • 0: Jenis asas

Kod Pilihan

• /K4A00: Dengan Penyesuai Antara Muka Kabel KS [Model: ATK4A-00]

Spesifikasi

• Bilangan Saluran Input: 16, tidak terasing
• Isyarat Input: 4 hingga 20 mA DC
• Arus/Voltan Input Dibenarkan: 27 mA ±7.5 V
• Voltan Tahan: —
• Rintangan Input (Kuasa HIDUP): 400 Ω (pada 20 mA) hingga 1000 Ω (pada 4 mA)
• Rintangan Input (Kuasa MATI): 500 kΩ atau lebih besar
• Ketepatan: ±16 µA
• Tempoh Kemas Kini Data: 10 ms
• Masa Respons Langkah: 100 ms
• Bekalan Kuasa Pemancar: 14.8 V atau lebih tinggi (pada 20 mA)
• Penetapan Pemancar 2-wayar atau 4-wayar: Untuk setiap saluran dengan menetapkan pin
• Perubahan akibat Suhu Persekitaran: ±16 µA/10 °C
• Penggunaan Arus Maksimum: 310 mA (5 V DC), 450 mA (24 V DC)

Berat

• Berat: 0.2 kg

Sambungan Luaran

• Terminal pengapit tekanan, kabel KS, kabel penyambung MIL

Komunikasi HART

• Tersedia

---
