1756-IF8

Gambaran Keseluruhan

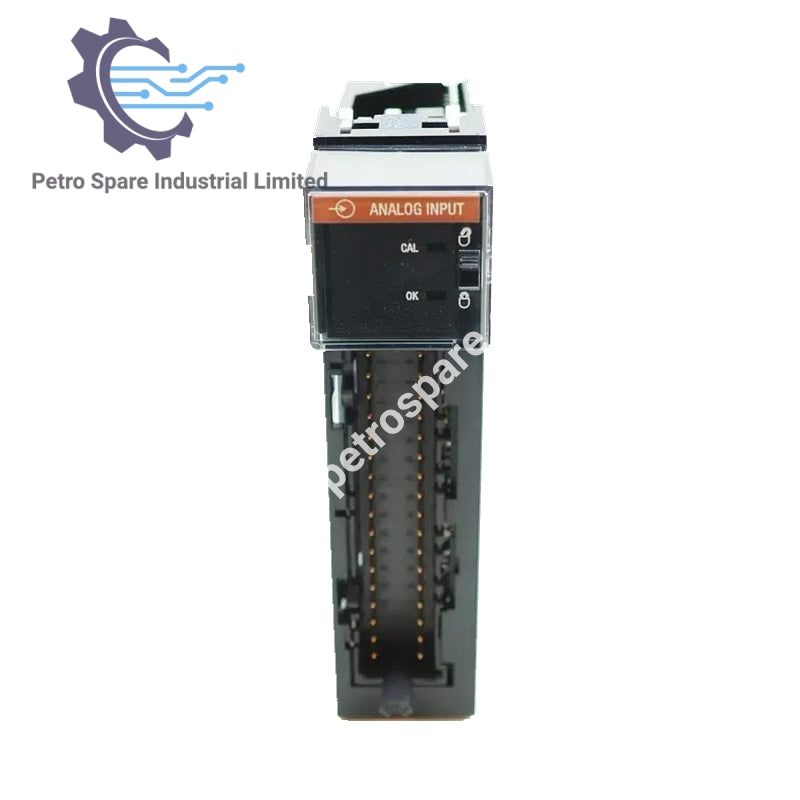

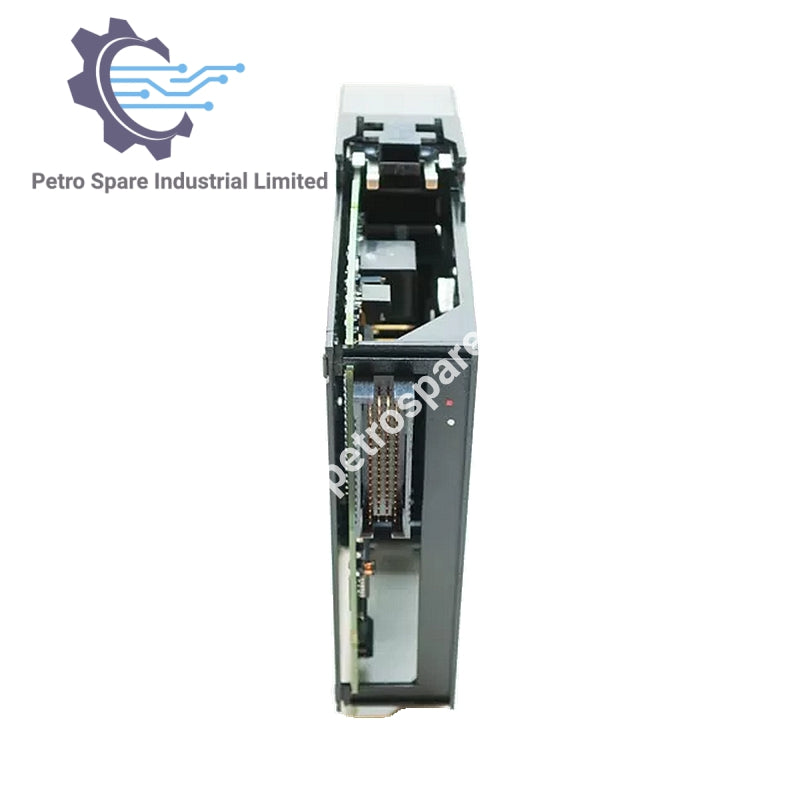

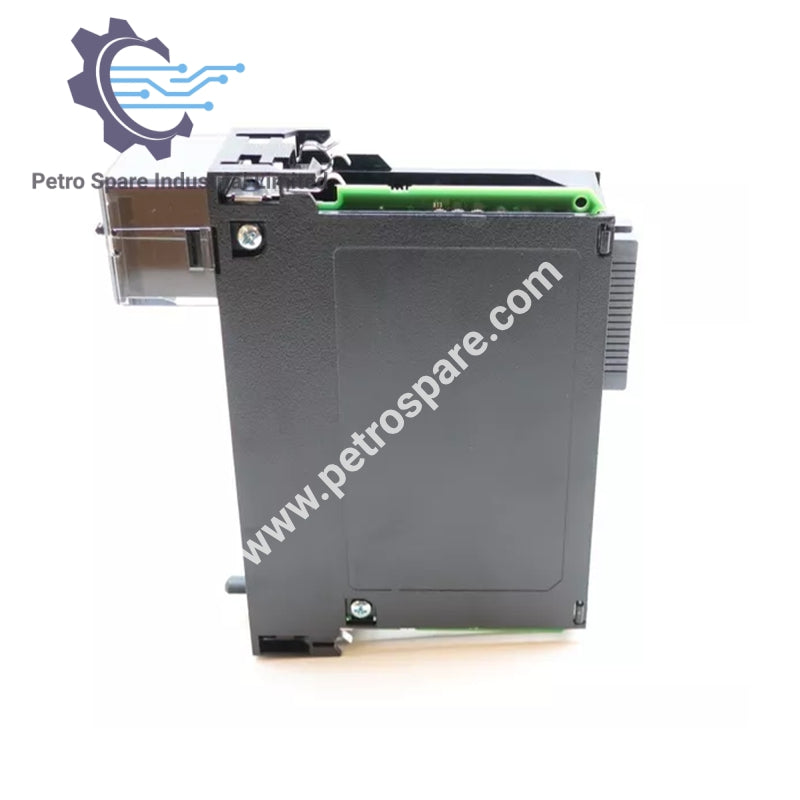

Modul  1756-IF8 dari Allen-Bradley adalah modul input analog yang menawarkan pelbagai konfigurasi input untuk isyarat voltan dan arus dengan ketepatan tinggi.

Spesifikasi

• Saluran Input: 8 saluran (2 diferensial berkelajuan tinggi, 4 diferensial, 8 satu hujung)

• Julat Isyarat Input: -10…10V, 0…10V, 0…5V, 0…20 mA

• Resolusi Input: 15 bit untuk ±10.25V, 16 bit untuk jenis isyarat lain

• Penggunaan Kuasa: 1.73 W (mod voltan), 2.33 W (mod arus)

• Kaedah Penukaran: Sigma-Delta

• Format Data: Integer (justifikasi kiri, komplemen 2), titik terapung IEEE 32-bit

• Blok Terminal Boleh Tanggal: 1756-TBCH, 1756-TBS6H

Maklumat Tambahan

• Arus Backplane: 40 mA (24V), 150 mA (5V)

• Penyerapan Kuasa: Mod voltan: 1.73 W, mod arus: 2.33 W

---
